蒸汽管线正确疏水方案VIP专享

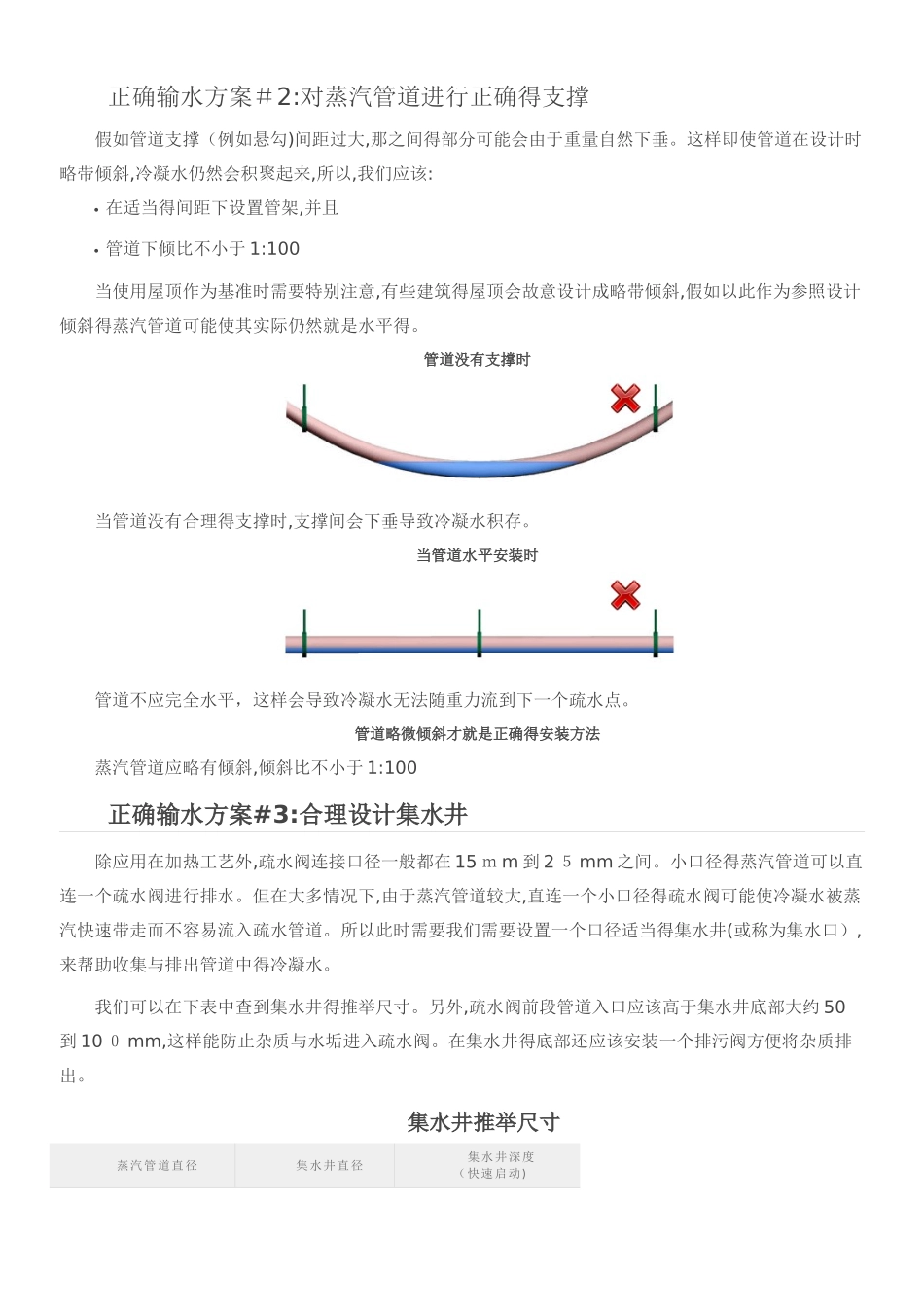

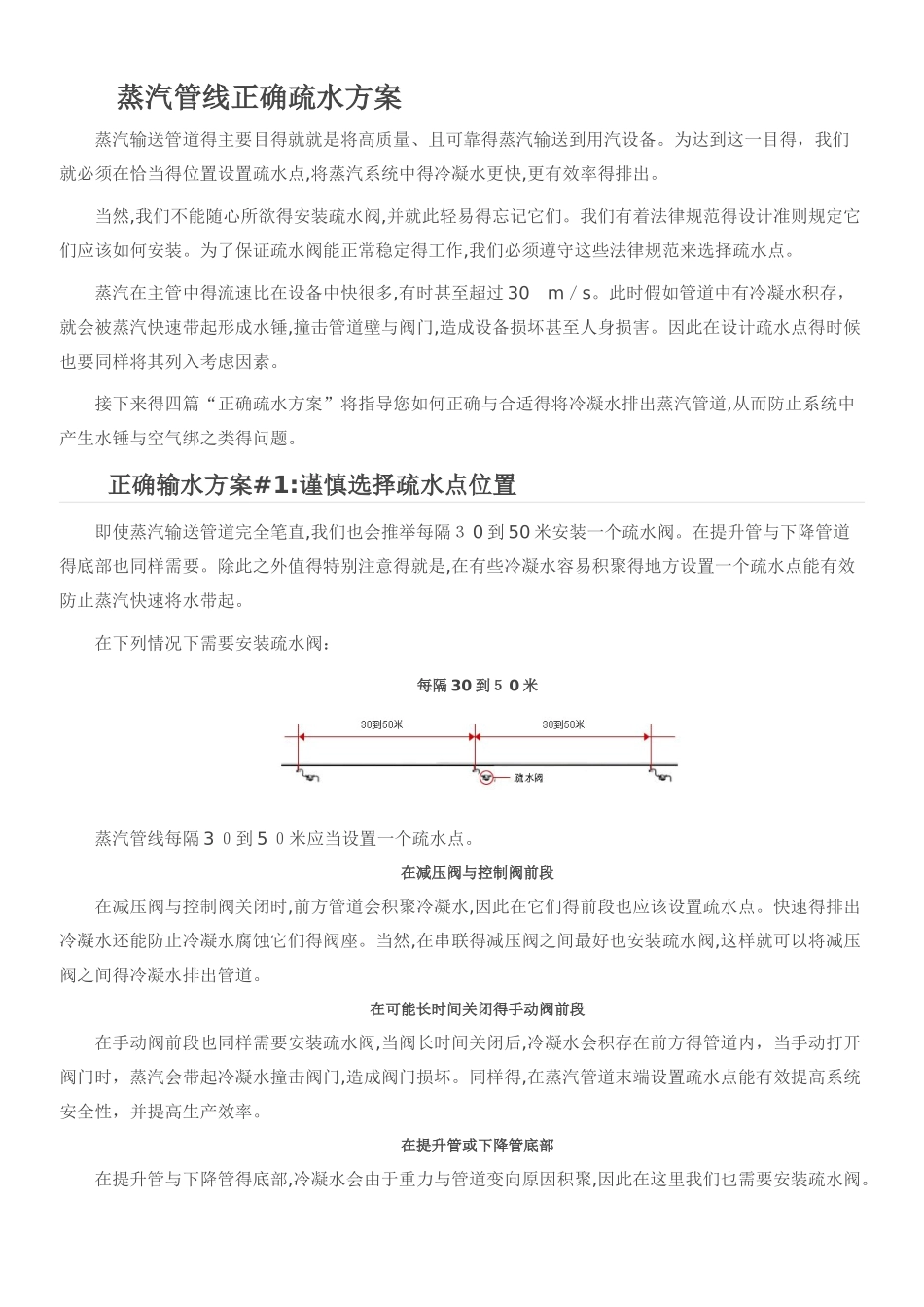

蒸汽管线正确疏水方案蒸汽输送管道得主要目得就就是将高质量、且可靠得蒸汽输送到用汽设备。为达到这一目得，我们就必须在恰当得位置设置疏水点,将蒸汽系统中得冷凝水更快,更有效率得排出。当然,我们不能随心所欲得安装疏水阀,并就此轻易得忘记它们。我们有着法律规范得设计准则规定它们应该如何安装。为了保证疏水阀能正常稳定得工作,我们必须遵守这些法律规范来选择疏水点。蒸汽在主管中得流速比在设备中快很多,有时甚至超过 30 m／s。此时假如管道中有冷凝水积存，就会被蒸汽快速带起形成水锤,撞击管道壁与阀门,造成设备损坏甚至人身损害。因此在设计疏水点得时候也要同样将其列入考虑因素。接下来得四篇“正确疏水方案”将指导您如何正确与合适得将冷凝水排出蒸汽管道,从而防止系统中产生水锤与空气绑之类得问题。正确输水方案#1:谨慎选择疏水点位置即使蒸汽输送管道完全笔直,我们也会推举每隔３ 0 到 50 米安装一个疏水阀。在提升管与下降管道得底部也同样需要。除此之外值得特别注意得就是,在有些冷凝水容易积聚得地方设置一个疏水点能有效防止蒸汽快速将水带起。在下列情况下需要安装疏水阀：每隔 30 到５ 0 米蒸汽管线每隔 3 ０到 5 ０米应当设置一个疏水点。在减压阀与控制阀前段在减压阀与控制阀关闭时,前方管道会积聚冷凝水,因此在它们得前段也应该设置疏水点。快速得排出冷凝水还能防止冷凝水腐蚀它们得阀座。当然,在串联得减压阀之间最好也安装疏水阀,这样就可以将减压阀之间得冷凝水排出管道。在可能长时间关闭得手动阀前段在手动阀前段也同样需要安装疏水阀,当阀长时间关闭后,冷凝水会积存在前方得管道内，当手动打开阀门时，蒸汽会带起冷凝水撞击阀门,造成阀门损坏。同样得,在蒸汽管道末端设置疏水点能有效提高系统安全性，并提高生产效率。在提升管或下降管底部在提升管与下降管得底部,冷凝水会由于重力与管道变向原因积聚,因此在这里我们也需要安装疏水阀。正确输水方案＃2:对蒸汽管道进行正确得支撑假如管道支撑（例如悬勾)间距过大,那之间得部分可能会由于重量自然下垂。这样即使管道在设计时略带倾斜,冷凝水仍然会积聚起来,所以,我们应该: 在适当得间距下设置管架,并且 管道下倾比不小于 1:100当使用屋顶作为基准时需要特别注意,有些建筑得屋顶会故意设计成略带倾斜,假如以此作为参照设计倾斜得蒸汽管道可能使其实际仍然就是水平得。管道没有支撑时当管道没有合理得支撑时,支撑间会下垂导致冷凝水积存。...
