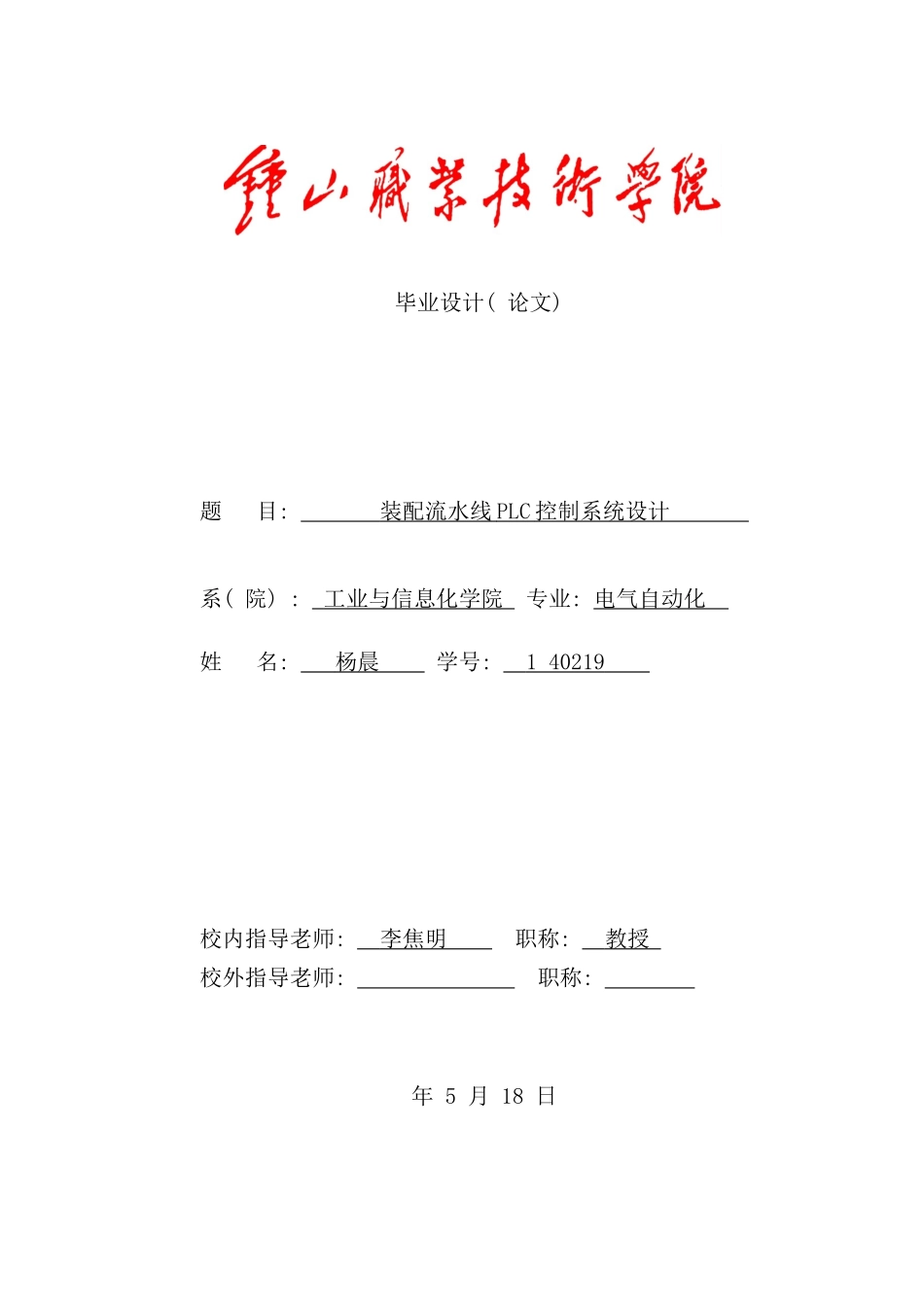

毕业设计( 论文) 题 目: 装配流水线 PLC 控制系统设计 系( 院) : 工业与信息化学院 专业: 电气自动化 姓 名: 杨晨 学号: 1 40219 校内指导老师: 李焦明 职称: 教授 校外指导老师: 职称: 年 5 月 18 日摘 要可编程控制器( PLC) 是在计算机技术、 通信技术和继电器控制技术的进展基础上开发而来的, 是一种数字运算操作的电子系统。它以微处理器为核心, 用编写的程序进行逻辑控制、 定时、 计数和运算等, 并经过数字量和模拟量的输入/输出来控制机械设备的或生产过程。可编程控制器及其有关外部设备都按易于与工业控制系统联成一个整体, 易于扩充其功能的原则设计。 近年来, 在机电、 冶金、 轻工、 纺织、 医药、 交通等行业的成功应用原则, 可编程控制器是大有进展前途的工业控制装置。它与SCADA、 DCS、 MES、 ERP 等相互集成, 互相补充, 综合应用, 将对中国工业过程控制领域产生巨大的影响。本文是基于这种大前提下, 从 PLC 的基本结构、 程序设计步骤入手, 将现在使用比较广泛的西门子 S7-200 系统的 PLC 技术用于生产流水线系统控制中, 传送带共有 A、 B、 C、 D、 E、 F、 G7 个个工位, 工件从 1 号位装入, 分别在 A( 操作 1) 、 B( 操作 2) 、 C( 操作 3) 三个工位完成三种装配工作, 最后送入仓库 H, 其它工位用于传送工件。关键词: 装配流水线 梯形图 控制系统 s7-200目 录序言.........................................................1第一章 可编程序控制器技术...................................21.1 可编程控制器的概述....................................21.1.1 PLC 的产生和定义..................................21.1.2 PLC 的进展和市场情况..............................21.1.3 PLC 的特点........................................31.1.4 PLC 的优点.......................................41.2 PLC 的构成和工作原理...................................61.2.1 PLC 的构成........................................61.2.2 PLC 的工作原理如图 1-2。..........................7第二章 装配流水线系统的设计.................................82.1 PLC 机型的选择.........................................82.2 S7-200 可编程控制器....................................92.3 S7-200 的系统...
