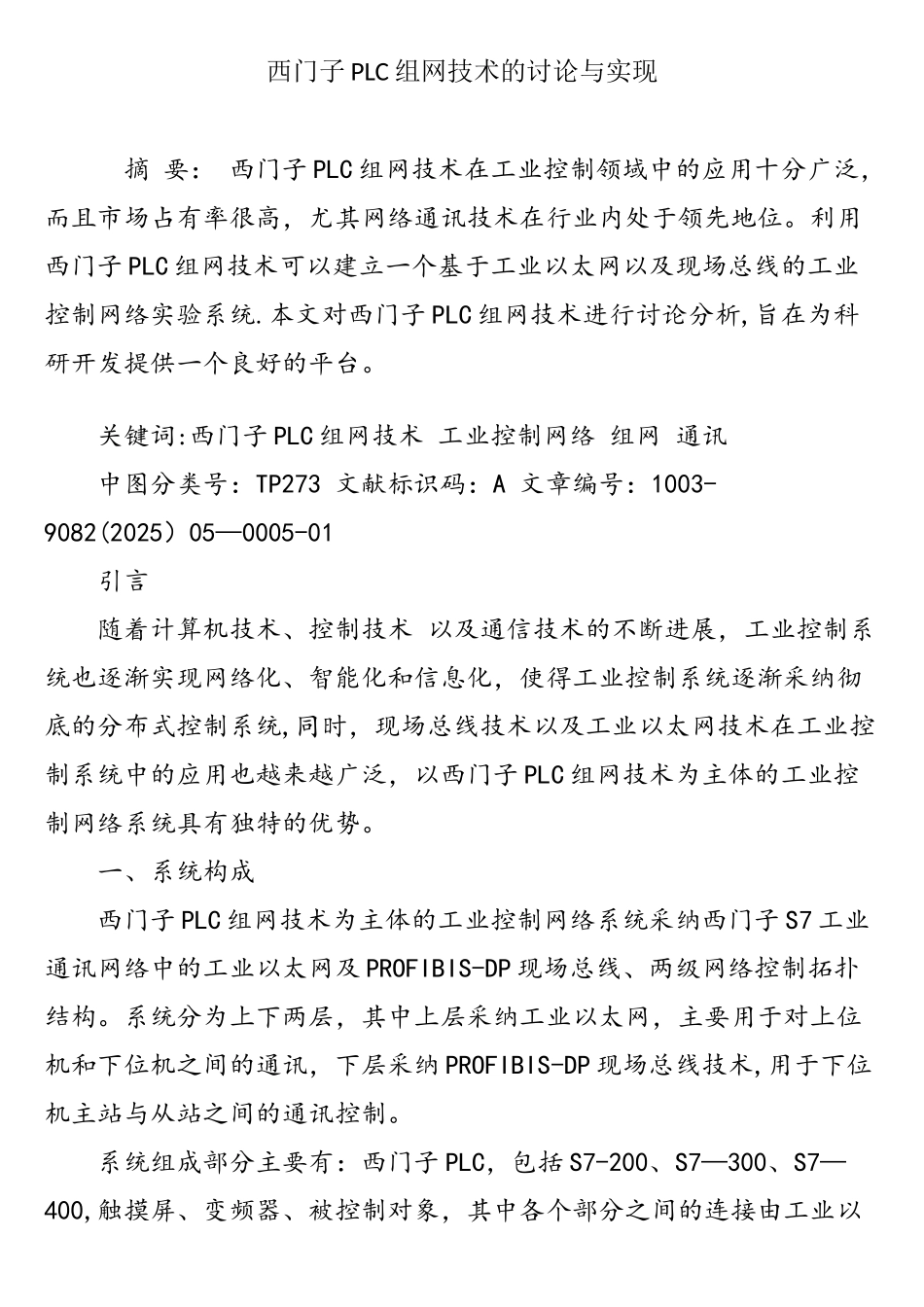

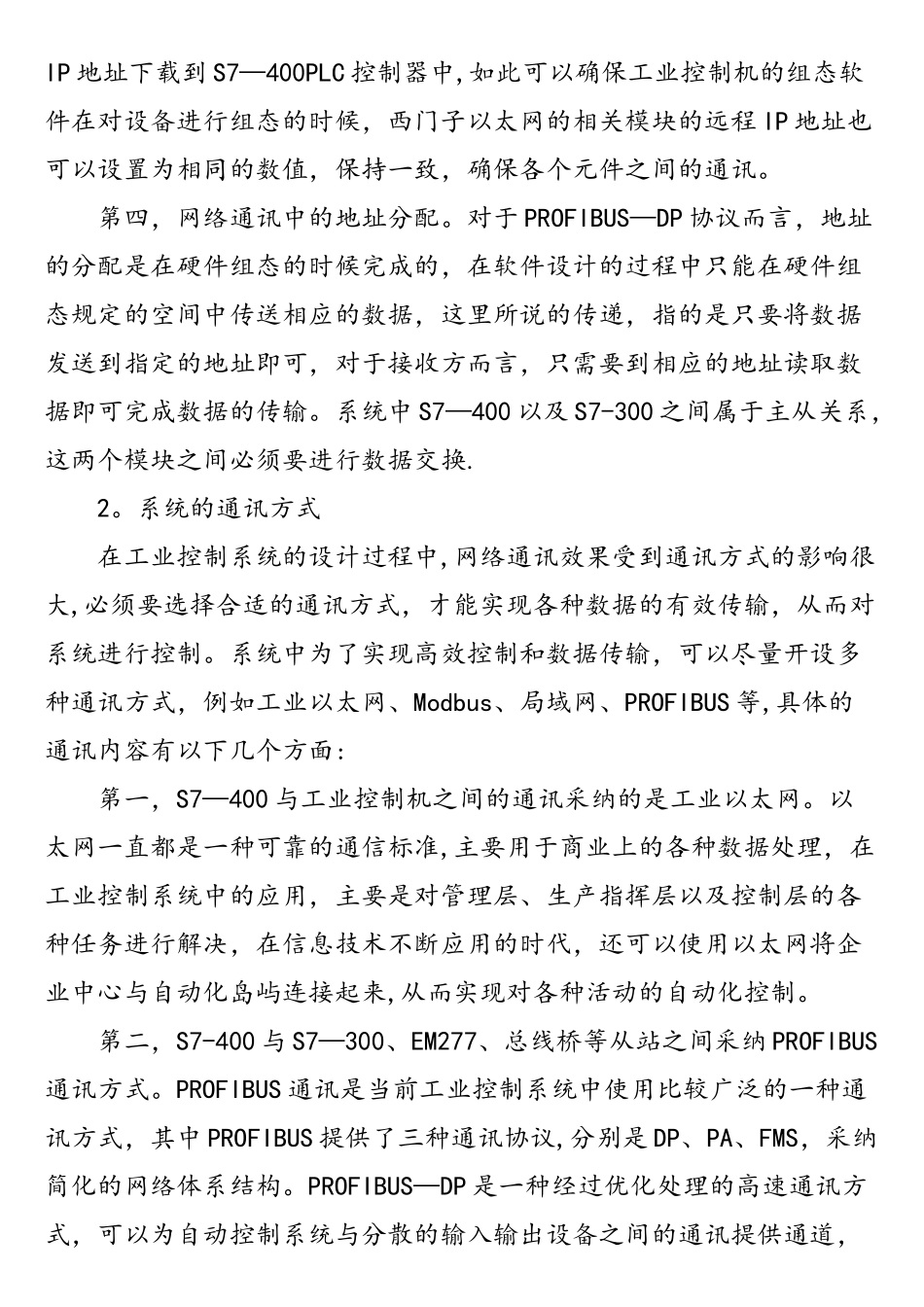

西门子 PLC 组网技术的讨论与实现 摘 要： 西门子 PLC 组网技术在工业控制领域中的应用十分广泛，而且市场占有率很高，尤其网络通讯技术在行业内处于领先地位。利用西门子 PLC 组网技术可以建立一个基于工业以太网以及现场总线的工业控制网络实验系统.本文对西门子 PLC 组网技术进行讨论分析,旨在为科研开发提供一个良好的平台。 关键词:西门子 PLC 组网技术 工业控制网络 组网 通讯 中图分类号：TP273 文献标识码：A 文章编号：1003-9082(2025）05—0005-01 引言 随着计算机技术、控制技术 以及通信技术的不断进展，工业控制系统也逐渐实现网络化、智能化和信息化，使得工业控制系统逐渐采纳彻底的分布式控制系统,同时，现场总线技术以及工业以太网技术在工业控制系统中的应用也越来越广泛，以西门子 PLC 组网技术为主体的工业控制网络系统具有独特的优势。 一、系统构成 西门子 PLC 组网技术为主体的工业控制网络系统采纳西门子 S7 工业通讯网络中的工业以太网及 PROFIBIS-DP 现场总线、两级网络控制拓扑结构。系统分为上下两层，其中上层采纳工业以太网，主要用于对上位机和下位机之间的通讯，下层采纳 PROFIBIS-DP 现场总线技术,用于下位机主站与从站之间的通讯控制。 系统组成部分主要有：西门子 PLC，包括 S7-200、S7—300、S7—400,触摸屏、变频器、被控制对象，其中各个部分之间的连接由工业以太网以及现场总线实现，触摸屏可以通过总线桥与现场总线连接在一起，西门子 PLC 中的 S7-200 则是通过 EM277 通讯模块与现场总线相连的。在具体的通讯过程中,触摸屏以及 PLC 只需要对总线桥进行读写即可. 二、组网技术和通讯方式 1.组网和调试 组网与调试是一个十分复杂的过程，也是关键的一个步骤，在组网过程中要注意以下几个方面的内容: 第一,站地址应该要独立，系统中不同的部分对应的站点是不相同的，例如 S7—200 对应 2 号站、S7—300 对应 3 号站、触摸屏对应 5 号站，两个 ET200 分别对应的是 6 号与 7 号站，EM277 对应的是 8 号站， S7—400是整个系统的主站，其他的都属于从站，围绕这个主站进行。在对系统的硬件进行配置的时候还应该要注意一些细节问题。 第二，组态 S7-200、触摸屏.控制对象可使用 S7—200 为控制器,这是一种与 S7—300 和 S7-400 不同的控制器，编程软件也不相同。因此在硬件配置上 S7—200 不能直接和 S7-300 以及 S7—400 ...
