视觉软件操作基础手册

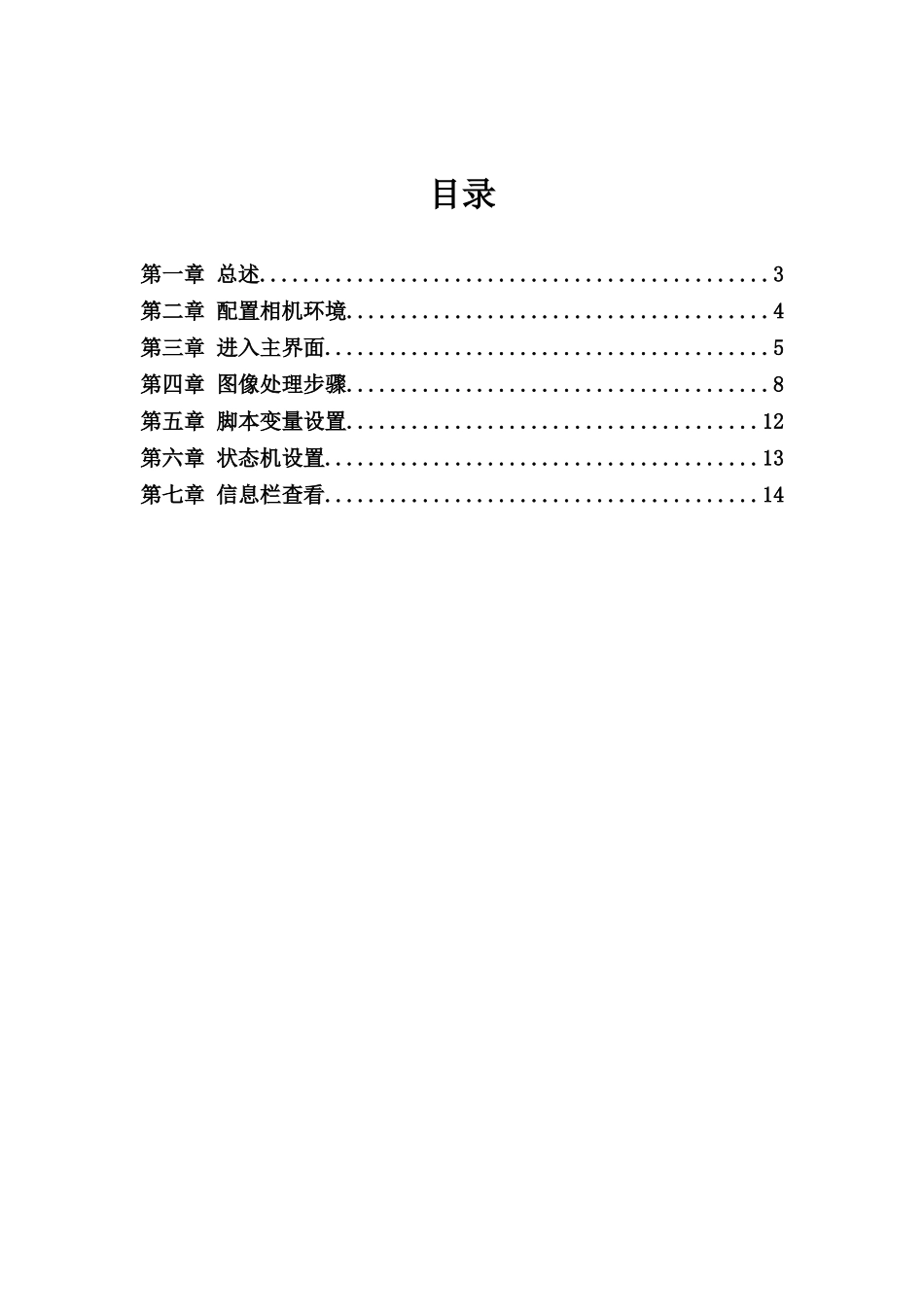

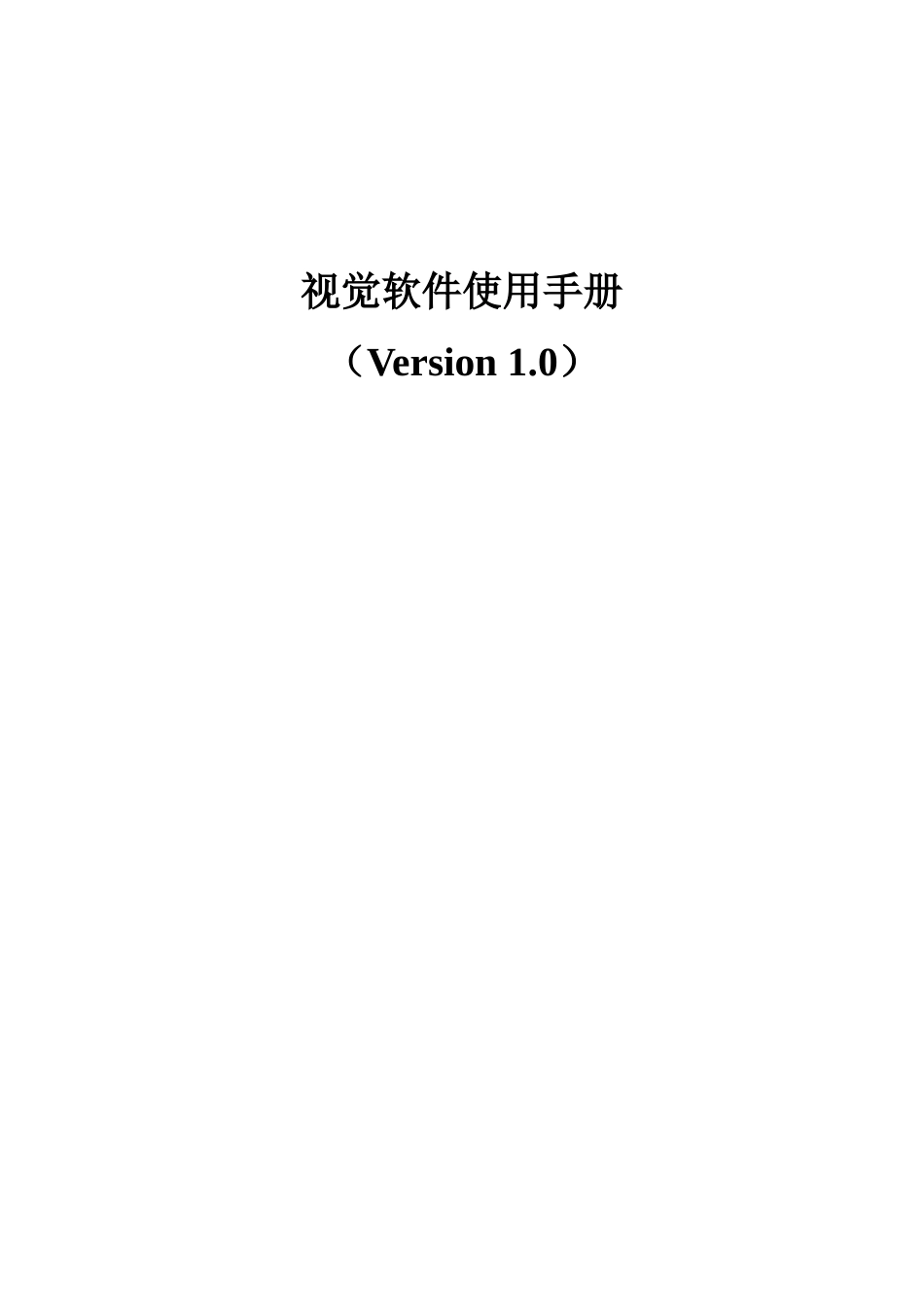

视觉软件使用手册（Version 1.0）目录第一章 总述...............................................3第二章 配置相机环境.......................................4第三章 进入主界面.........................................5第四章 图像处理步骤.......................................8第五章 脚本变量设置......................................12第六章 状态机设置........................................13第七章 信息栏查看........................................14第一章 总述该视觉软件是经过摄像装置进行图像处理计算，实现对各个行业不一样产品高精度定位、检测等，本文档为软件使用基础操作手册，关键介绍该软件基础操作和具体处理步骤概况和常见问题处理方法。第二章 选择相机环境相机设置好 IP 后，开启软件选择已连接相机第三章 进入主界面软件主界面图所表示：主界面布局分为多个部分：顶部是菜单和工具栏；左侧是图像处理步骤框；右侧是图像显示区域；左下边是信息栏；下面具体介绍各个部分：1.菜单，工具栏以：菜单栏层次分布以下：文件保留图像 -----保留图像窗口目前图像；测量结果导出 excel-----对处理结果保留（需脚本语句）；设置账户管理 -----登录，添加，删除，修改账户；运动控制卡 -----实时数据交换、实时控制； 创建坐标系 ----- 绑定坐标系 设置开启延时时间 ----- 开启延时 设置脚本变量 ----- 添加、修改、删除脚本变量 添加 Action ----- 添加图像处理功效、设置模板 修改目前模板名 ----- 修改配置文件名 另存模板 ----- 复制一份文件配置（做另种产品用）工具栏关联了大部分功效性菜单项。在未添加图像处理步骤前，部分功效是不可用，显示为灰色。工具栏图标说明： - 画圆形搜索区域。添加 Action 后有效。 - 画矩形搜索区域。添加 Action 后有效。 - 画四边形搜索区域。添加 Action 后有效。 - 选择合集，交集，差集。添加 Action 后有效。- 选择处理对象和搜索区域。添加 Action 后有效。 - 清空 ROI。添加 Action 后有效。 - 初始化运行。添加 Action 后有效。 - 图像放大。 - 图像缩小。 - 图像还原。 - 平移图像。 - 抓取模板图像。添加 Action 后有效。 - 抓取一张图像。 - 连续抓取图像。 - 停止采集图像。连续抓取图像有效。 - 单次触发。 - 开始运行。 - 停止运行。 - 清空数据库。 - 加载...
