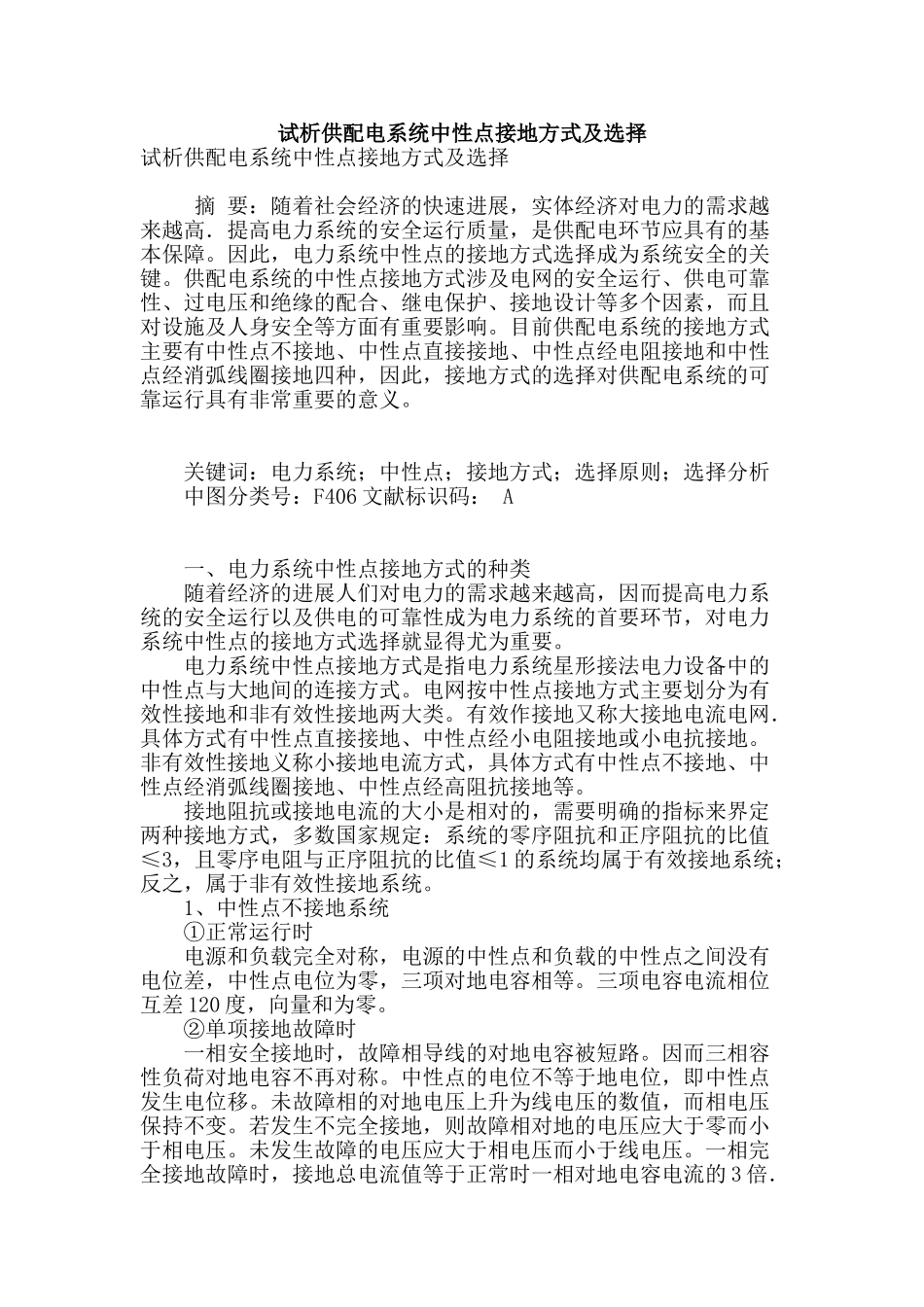

试析供配电系统中性点接地方式及选择试析供配电系统中性点接地方式及选择 摘 要：随着社会经济的快速进展，实体经济对电力的需求越来越高．提高电力系统的安全运行质量，是供配电环节应具有的基本保障。因此，电力系统中性点的接地方式选择成为系统安全的关键。供配电系统的中性点接地方式涉及电网的安全运行、供电可靠性、过电压和绝缘的配合、继电保护、接地设计等多个因素，而且对设施及人身安全等方面有重要影响。目前供配电系统的接地方式主要有中性点不接地、中性点直接接地、中性点经电阻接地和中性点经消弧线圈接地四种，因此，接地方式的选择对供配电系统的可靠运行具有非常重要的意义。 关键词：电力系统；中性点；接地方式；选择原则；选择分析 中图分类号：F406 文献标识码： A 一、电力系统中性点接地方式的种类 随着经济的进展人们对电力的需求越来越高，因而提高电力系统的安全运行以及供电的可靠性成为电力系统的首要环节，对电力系统中性点的接地方式选择就显得尤为重要。 电力系统中性点接地方式是指电力系统星形接法电力设备中的中性点与大地间的连接方式。电网按中性点接地方式主要划分为有效性接地和非有效性接地两大类。有效作接地又称大接地电流电网．具体方式有中性点直接接地、中性点经小电阻接地或小电抗接地。非有效性接地义称小接地电流方式，具体方式有中性点不接地、中性点经消弧线圈接地、中性点经高阻抗接地等。 接地阻抗或接地电流的大小是相对的，需要明确的指标来界定两种接地方式，多数国家规定：系统的零序阻抗和正序阻抗的比值≤3，且零序电阻与正序阻抗的比值≤1 的系统均属于有效接地系统；反之，属于非有效性接地系统。 1、中性点不接地系统 ①正常运行时 电源和负载完全对称，电源的中性点和负载的中性点之间没有电位差，中性点电位为零，三项对地电容相等。三项电容电流相位互差 120 度，向量和为零。 ②单项接地故障时 一相安全接地时，故障相导线的对地电容被短路。因而三相容性负荷对地电容不再对称。中性点的电位不等于地电位，即中性点发生电位移。未故障相的对地电压上升为线电压的数值，而相电压保持不变。若发生不完全接地，则故障相对地的电压应大于零而小于相电压。未发生故障的电压应大于相电压而小于线电压。一相完全接地故障时，接地总电流值等于正常时一相对地电容电流的 3 倍．或与系统线路三项总电容及相电压成正比。所以，线路越长，电容电流就越大。 2、中性点...
