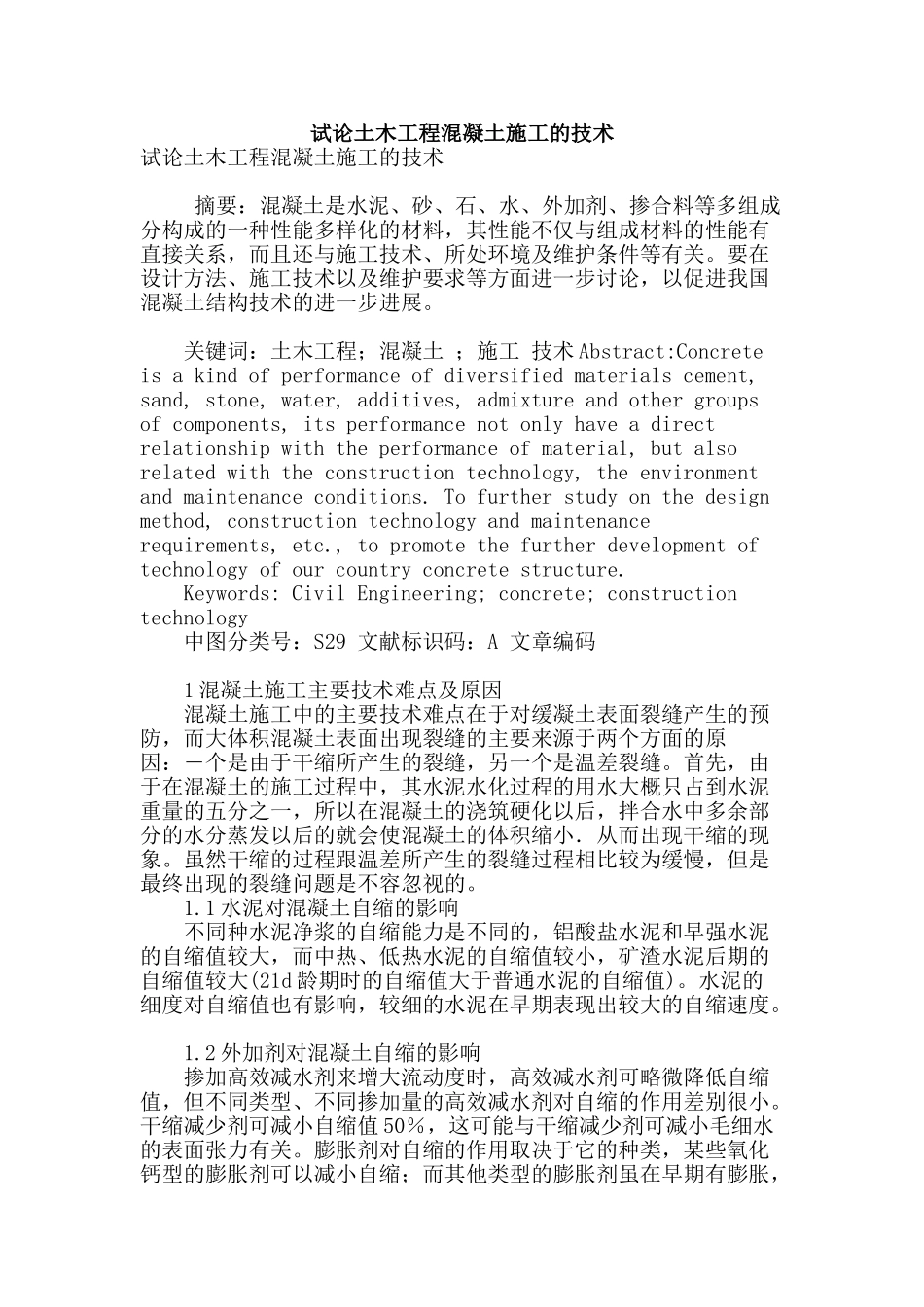

试论土木工程混凝土施工的技术

试论土木工程混凝土施工的技术试论土木工程混凝土施工的技术 摘要：混凝土是水泥、砂、石、水、外加剂、掺合料等多组成分构成的一种性能多样化的材料，其性能不仅与组成材料的性能有直接关系，而且还与施工技术、所处环境及维护条件等有关。要在设计方法、施工技术以及维护要求等方面进一步讨论，以促进我国混凝土结构技术的进一步进展。 关键词：土木工程；混凝土 ；施工 技术 Abstract:Concrete is a kind of performance of diversified materials cement, sand, stone, water, additives, admixture and other groups of components, its performance not only have a direct relationship with the performance of material, but also related with the construction technology, the environment and maintenance conditions. To further study on the design method, construction technology and maintenance requirements, etc., to promote the further development of technology of our country concrete structure. Keywords: Civil Engineering; concrete; construction technology 中图分类号：S29 文献标识码：A 文章编码 1 混凝土施工主要技术难点及原因 混凝土施工中的主要技术难点在于对缓凝土表面裂缝产生的预防，而大体积混凝土表面出现裂缝的主要来源于两个方面的原因：―个是由于干缩所产生的裂缝，另一个是温差裂缝。首先，由于在混凝土的施工过程中，其水泥水化过程的用水大概只占到水泥重量的五分之一，所以在混凝土的浇筑硬化以后，拌合水中多余部分的水分蒸发以后的就会使混凝土的体积缩小．从而出现干缩的现象。虽然干缩的过程跟温差所产生的裂缝过程相比较为缓慢，但是最终出现的裂缝问题是不容忽视的。 1.1 水泥对混凝土自缩的影响 不同种水泥净浆的自缩能力是不同的，铝酸盐水泥和早强水泥的自缩值较大，而中热、低热水泥的自缩值较小，矿渣水泥后期的自缩值较大(21d 龄期时的自缩值大于普通水泥的自缩值)。水泥的细度对自缩值也有影响，较细的水泥在早期表现出较大的自缩速度。 1.2 外加剂对混凝土自缩的影响 掺加高效减水剂来增大流动度时，高效减水剂可略微降低自缩值，但不同类型、不同掺加量的高效减水剂对自缩的作用差别很小。干缩减少剂可减小自缩值 50％，这可能与干缩减少剂可减小毛细水的表面张力有关...
