负反馈放大电路的设计

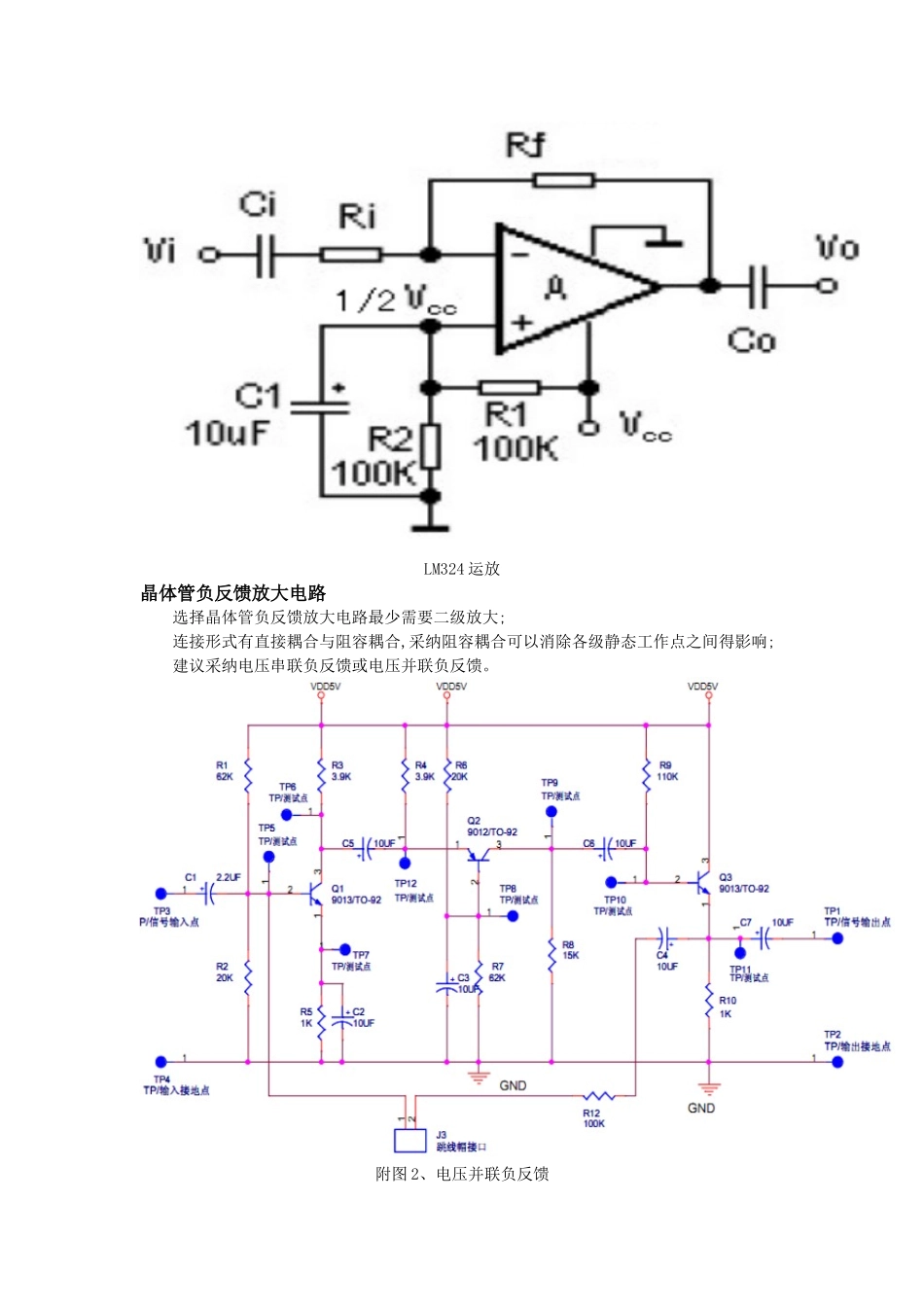

深 圳 大 学 实 验 报 告课程名称: 模拟电路 实验名称: 负反馈放大电路得设计 学院: 信息工程学院 专业: 班级: 组号: 指导老师: 报告人: 学号: 实验时间: 年 月 日 星期 实验地点: 实验报告提交时间: 年 月 日一、实验目得 (1)加深对负反馈放大电路原理得理解; (2)学习晶体管反馈放大电路、集成运算反馈放大电路得设计方法; (3)掌握负反馈放大电路得安装调试及测试方法,提高分析问题与解决问题得能力。二、实验仪器 (1)双踪示波器 一台/组; (2)信号发生器 一台/组; (3)直流稳压电源 一台/组;得分老师签名批改日期 (4)万用表 一台/组。三、实验内容 设计一个多级晶体管负反馈放大电路或集成运算负反馈放大电路,性能要求如下: (1)电压放大倍数:50150; (2)输入信号频率范围:1KHz10KHz; (3)电压输出峰峰值:≥1、5V; (4)输出电阻:≤3 kΩ。四、实验步骤 (1)根据设计任务书要求以及自己得情况选择负反馈放大电路得类型; (2)设计电路,画出电路图; (3)元器件选购与安装; (4)电路调试与性能测试。 反馈放大电路得类型: (1)晶体管负反馈放大电路 ① 根据连接形式:有直接耦合与阻容耦合; ② 根据负反馈形式:有电压串联、电压并联、电流串联、电流并联;③ 根据其组态:有共发射极,共基极与共集电极。本设计可以采纳二级共发射极放大或共发射极共基极放大电路。 (2)集成运算负反馈放大电路 ① 电路放大有同相放大与反相放大两种; ② 负反馈可采纳局部反馈与全反馈; ③ 反馈类型也有电压串联负反馈与电压并联负反馈。 集成运放负反馈放大电路附图 1、电压串联负反馈LM324 运放晶体管负反馈放大电路选择晶体管负反馈放大电路最少需要二级放大;连接形式有直接耦合与阻容耦合,采纳阻容耦合可以消除各级静态工作点之间得影响;建议采纳电压串联负反馈或电压并联负反馈。附图 2、电压并联负反馈附图 3、电压串联负反馈设计电路,画出电路图 (1)根据电路得复杂程度、元器件价格合理选择电路形式,设计电路参数; (2)考虑电源电压大小、滤波电路形式,以效消除干扰,否则容易产生自激振荡; (3)元器件参数要考虑当前常用得元器件类型,便于购买; (4)还要考虑元器件得参数差异,有足够得容差范围; (5)要将元器件参数理论计算值转换为元器件参数得标称值,这也就是工程设计得一个重要环节 。元器件安装 由于本项目得学时数有限,仅为 4 学时,要在这样短得时间内完成整个项目设计与调试就是不可能得,因此...
