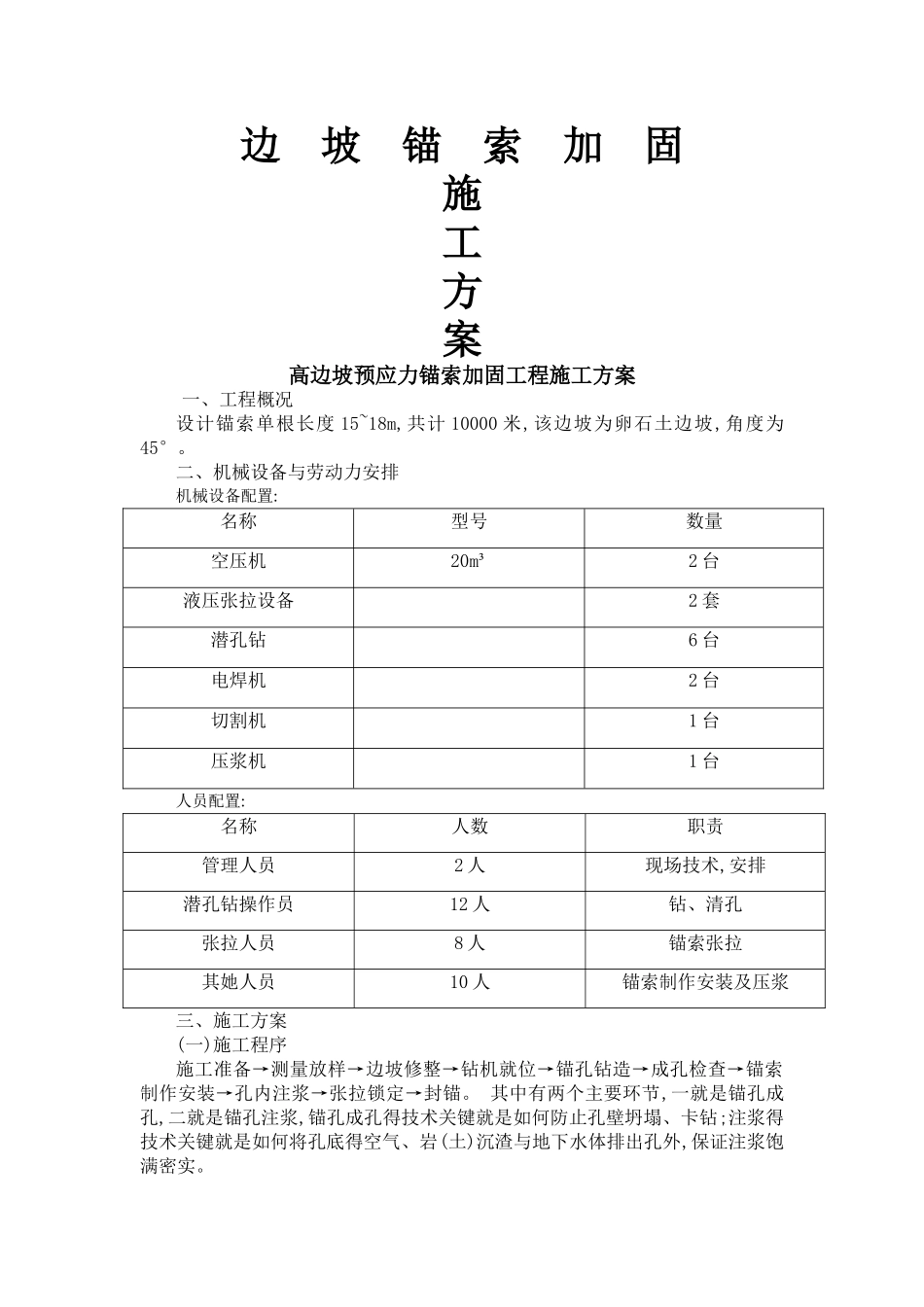

边 坡 锚 索 加 固施工方案高边坡预应力锚索加固工程施工方案一、工程概况设计锚索单根长度 15~18m,共计 10000 米,该边坡为卵石土边坡,角度为45°
二、机械设备与劳动力安排机械设备配置:名称型号数量空压机20m³2 台液压张拉设备2 套潜孔钻6 台电焊机2 台切割机1 台压浆机1 台人员配置:名称人数职责管理人员2 人现场技术,安排潜孔钻操作员12 人钻、清孔张拉人员8 人锚索张拉其她人员10 人锚索制作安装及压浆三、施工方案(一)施工程序 施工准备→测量放样→边坡修整→钻机就位→锚孔钻造→成孔检查→锚索制作安装→孔内注浆→张拉锁定→封锚
其中有两个主要环节,一就是锚孔成孔,二就是锚孔注浆,锚孔成孔得技术关键就是如何防止孔壁坍塌、卡钻;注浆得技术关键就是如何将孔底得空气、岩(土)沉渣与地下水体排出孔外,保证注浆饱满密实

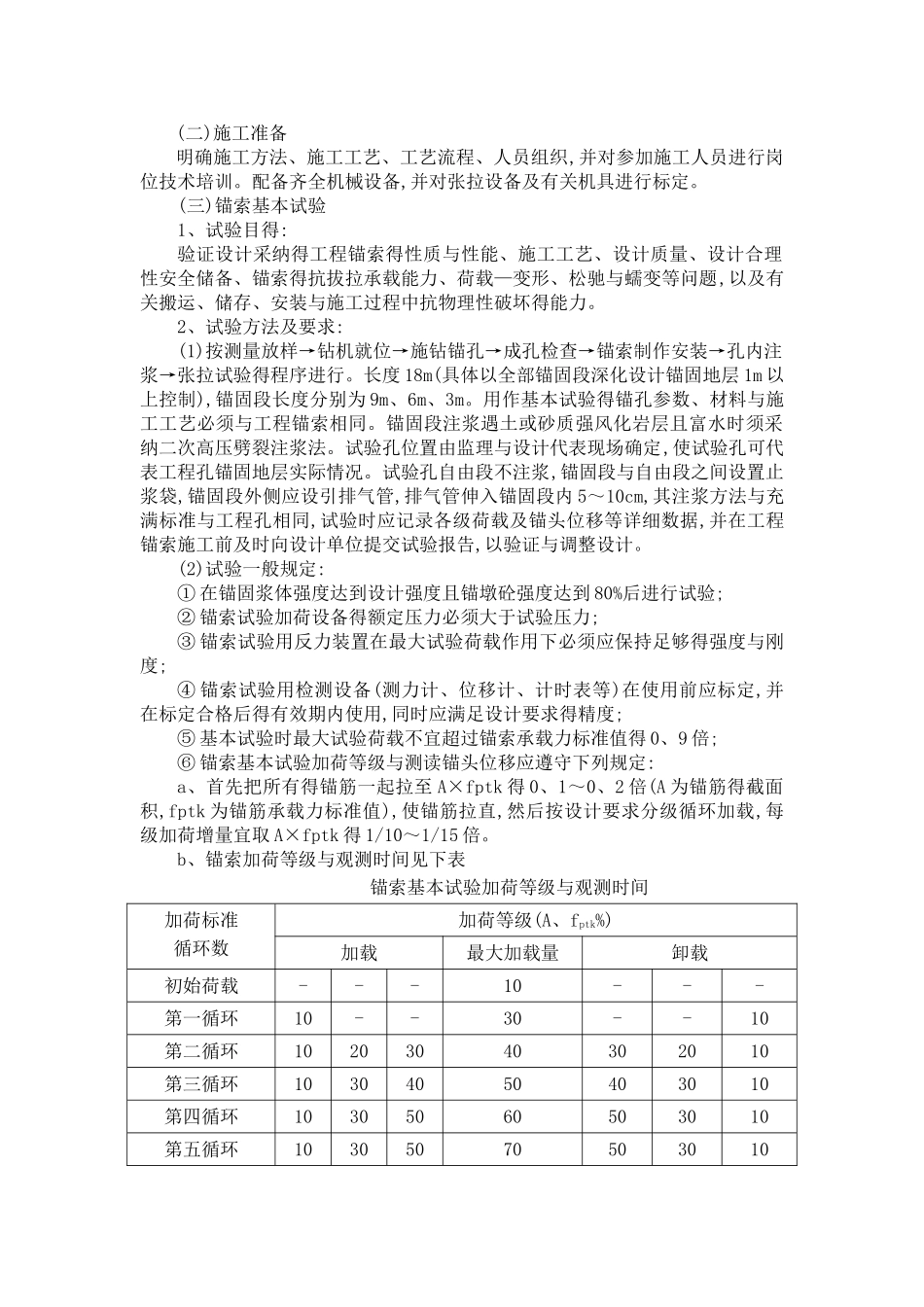

(二)施工准备明确施工方法、施工工艺、工艺流程、人员组织,并对参加施工人员进行岗位技术培训
配备齐全机械设备,并对张拉设备及有关机具进行标定
(三)锚索基本试验 1、试验目得:验证设计采纳得工程锚索得性质与性能、施工工艺、设计质量、设计合理性安全储备、锚索得抗拔拉承载能力、荷载—变形、松驰与蠕变等问题,以及有关搬运、储存、安装与施工过程中抗物理性破坏得能力
2、试验方法及要求:(1)按测量放样→钻机就位→施钻锚孔→成孔检查→锚索制作安装→孔内注浆→张拉试验得程序进行
长度 18m(具体以全部锚固段深化设计锚固地层 1m 以上控制),锚固段长度分别为 9m、6m、3m
用作基本试验得锚孔参数、材料与施工工艺必须与工程锚索相同
锚固段注浆遇土或砂质强风化岩层且富水时须采纳二次高压劈裂注浆法
试验孔位置由监理与设计代表现场确定,使试验孔可代表工程孔锚固地层实际情况
试验孔自由段不注浆,锚固段与自由段之间设置止浆袋,锚固段外侧应设引排气管,排气管伸入
