连续梁线形监控方案

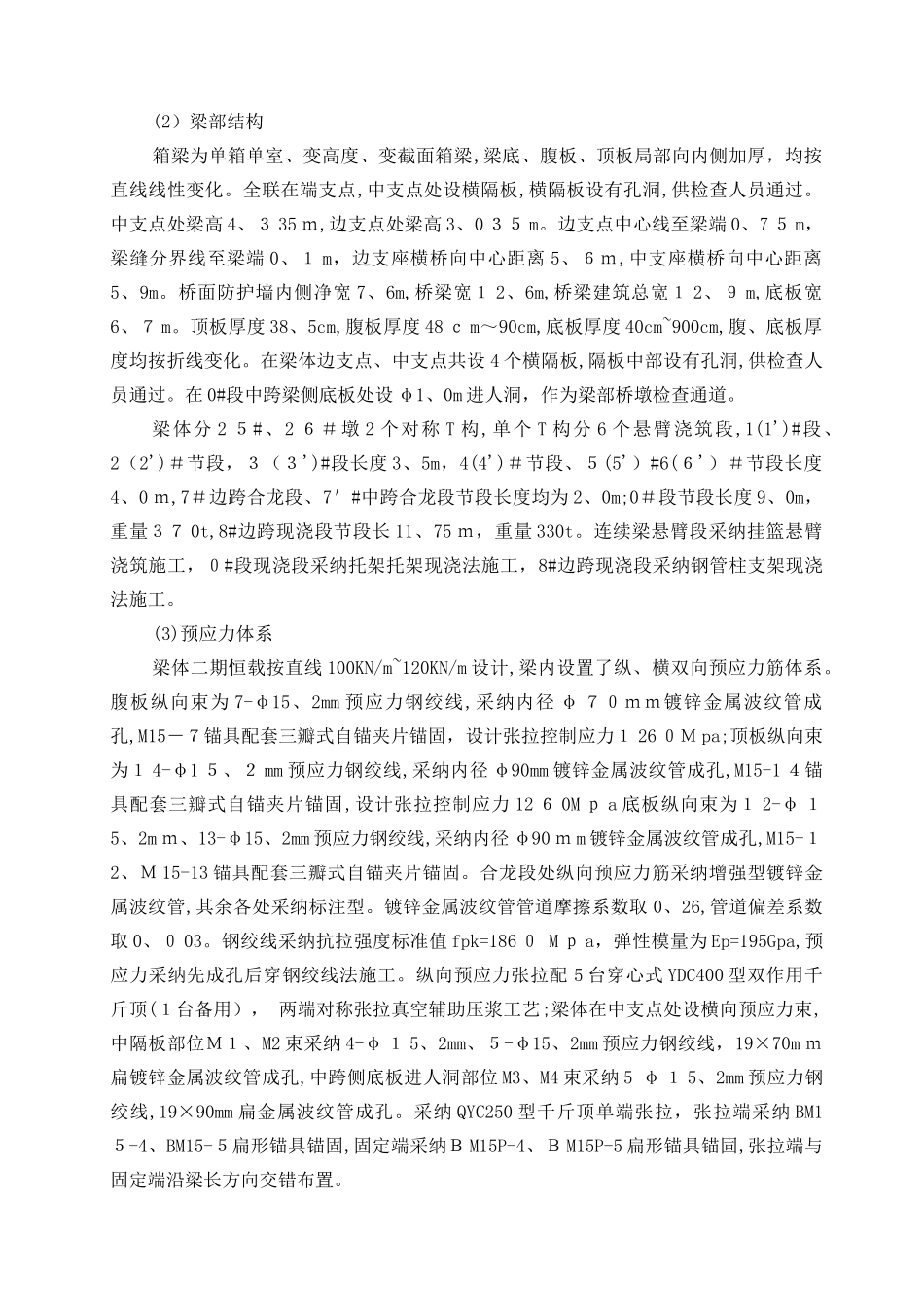

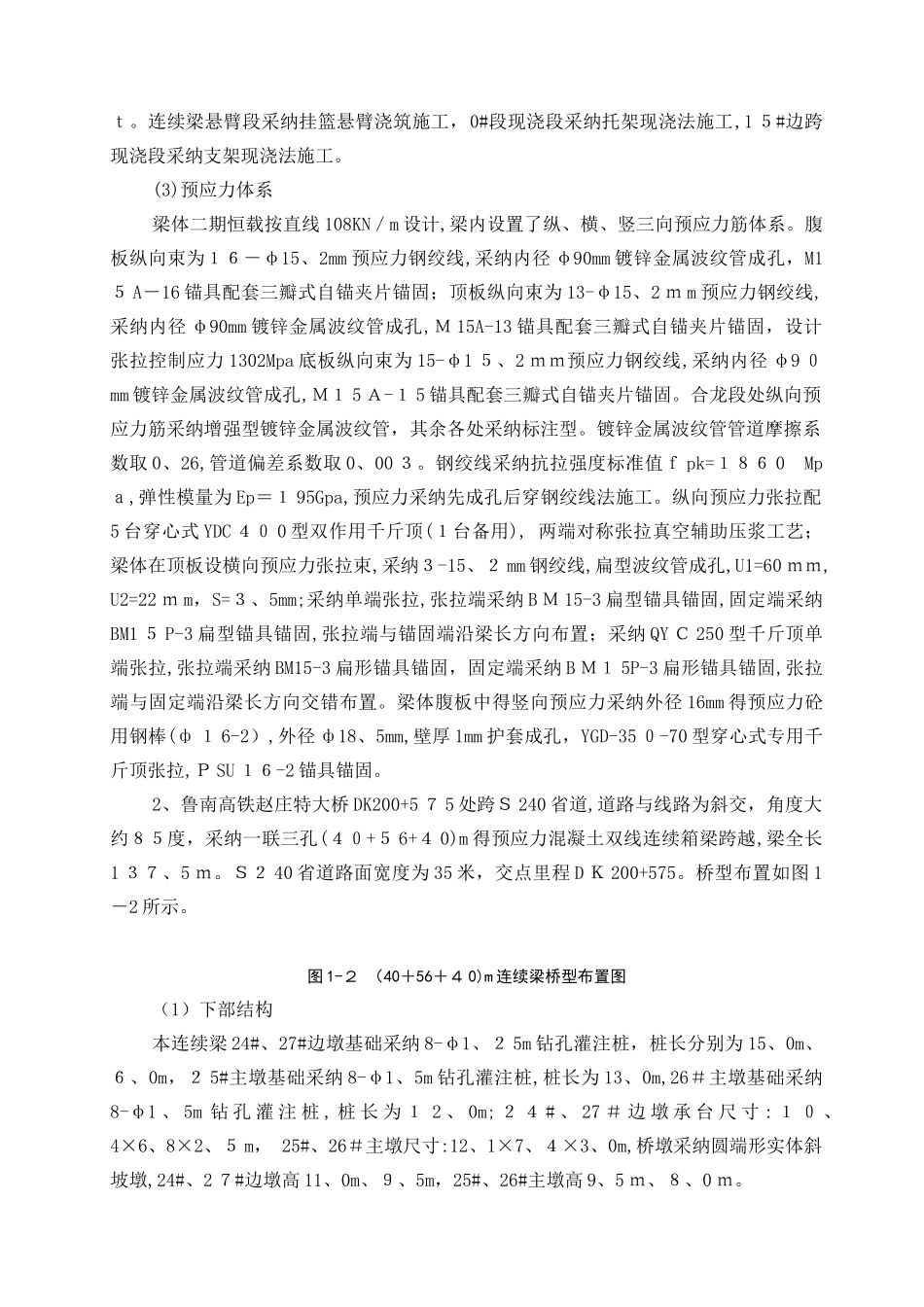

1 工程概况１、鲁南高铁花果峪特大桥 DK2 １ 2+220、5 处跨 S241 省道,道路与线路为斜交,角度约３０。,采纳一联三孔(6 ０+112＋60)m 得预应力混凝土双线连续箱梁跨越，梁全长23 ３、5m。S241 省道路面宽度为 15 米，公路交叉里程 K1 ３+7 ４７。桥型布置如图 1－1 所示。图 1－1 (6 ０+112+６ 0)m 连续梁桥型布置图(1）下部结构本连续梁 10#、１ 3#边墩基础采纳８－φ1、5m 钻孔灌注桩,桩长分别为２ 0、5m、１ 5、0m,11#主墩基础采纳 12－φ1、8 ｍ钻孔灌注桩,桩长为１ 5、0m,12#主墩基础采纳 12-φ1、8m 钻孔灌注桩，桩长为 13、0 ｍ;１ 0#、13#边墩承台尺寸:１ 2、4×６、５×3 ｍ，边墩高度:10#墩 10 米；1 ３＃墩 13、5 米;11#主墩尺寸:14、０×10、3×4、０m，12#主墩尺寸:１４、０×11、3×4、0m,桥墩采纳圆端形实体直坡墩,1 ０#、13#边墩高１ 0、０ m、13、５ｍ，１ 1#、12#主墩高９、0m、12、０ m。（２)梁部结构箱梁为单箱单室、变高度、变截面箱梁,梁底、腹板、顶板局部向内侧加厚,均按直线线性变化。全联在端支点,中支点处设横隔板,横隔板设有孔洞,供检查人员通过。中支点处梁高 9、017 ｍ，边支点处梁高 5、017m。边支点中心线至梁端０、75m,梁缝分界线至梁端 0、１ m，边支座横桥向中心距离 6、0m,中支座横桥向中心距离 6、0 ｍ。桥面防护墙内侧净宽７、6 ｍ,桥梁宽 1 ２、6m,桥梁建筑总宽１ 2、9m,底板宽 7、０ m。顶板厚度 43、5-７ 3、5cm,腹板厚度 5 ０ c ｍ~9 ５ cm,底板厚度 5 ０ cm~9 ０ｃ m,腹、底板厚度均按折线变化。在梁体边支点、中支点共设 4 个横隔板,隔板中部设有孔洞,供检查人员通过。在 0#段中跨梁侧底板处设 φ1、0m 进人洞，作为梁部桥墩检查通道。梁体分 11＃、1 ２＃墩 2 个对称 T 构,单个 T 构分 13 个悬臂浇筑段，1(1'）＃段到４（４')#节段长度３、０ m,5(５'）#段到９(9')#节段长度 3、5m,１ 0(１ 0＇)#节段到 13（13＇）#节段长度 4、0m,14#边跨合龙段、14'#中跨合龙段节段长度均为 2、0 ｍ;０#段节段长度 19、0 ｍ,重量 1833、51t，１ 5＃边跨现浇段节段长 3、75m,重量 2 ７４ｔ。连续梁悬臂段采纳挂篮悬臂浇筑施工，0#段现浇段采纳托架现浇法施工,1 ５#边跨现浇段采纳支架现浇法施工。(3)预应力体系梁体二期恒载按直线 108KN／m 设计,梁内设置了纵、横、竖三向预应力筋体系。腹板纵向束为...
