通信局站备用发电机组供油系统设计浅析模板

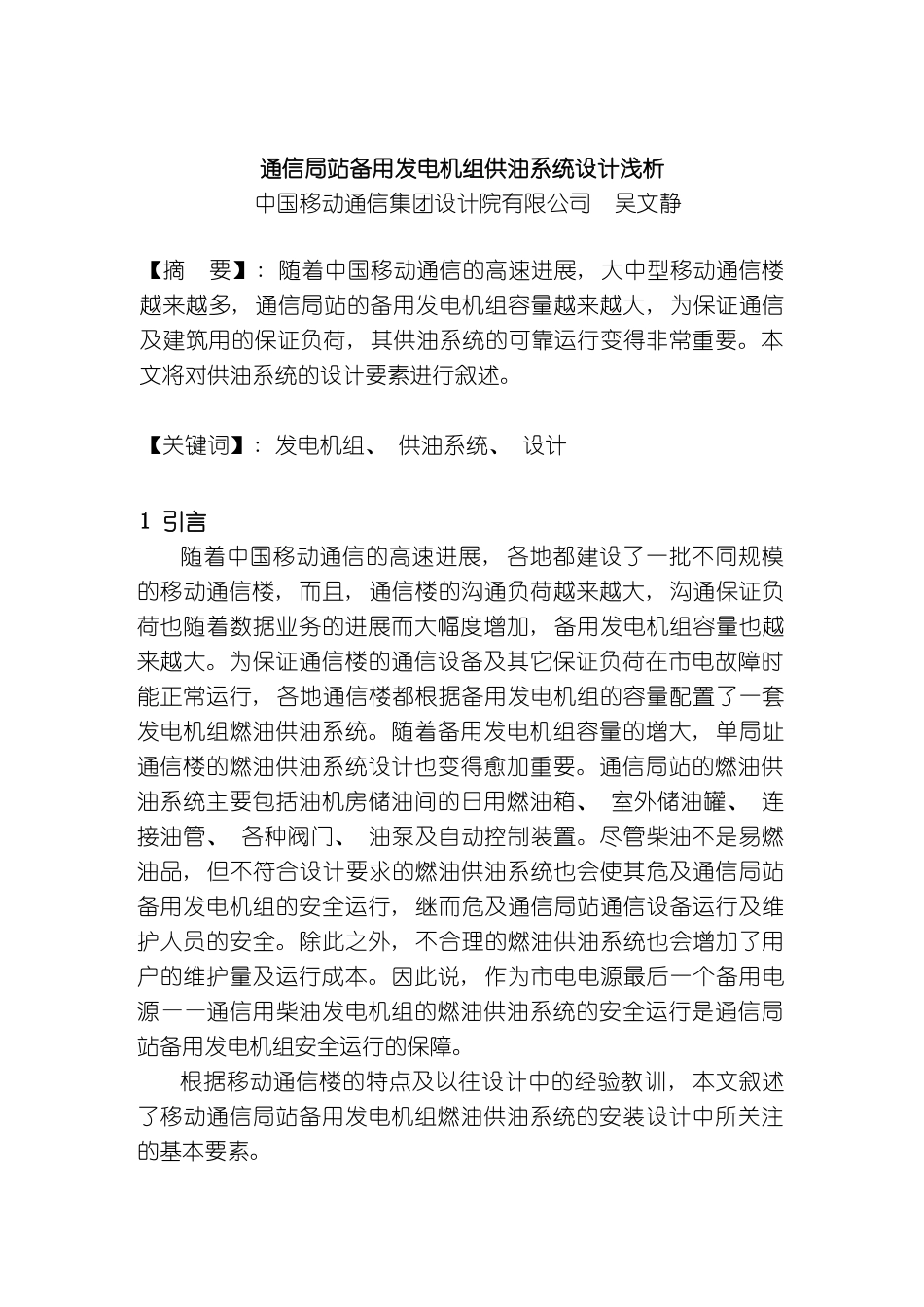

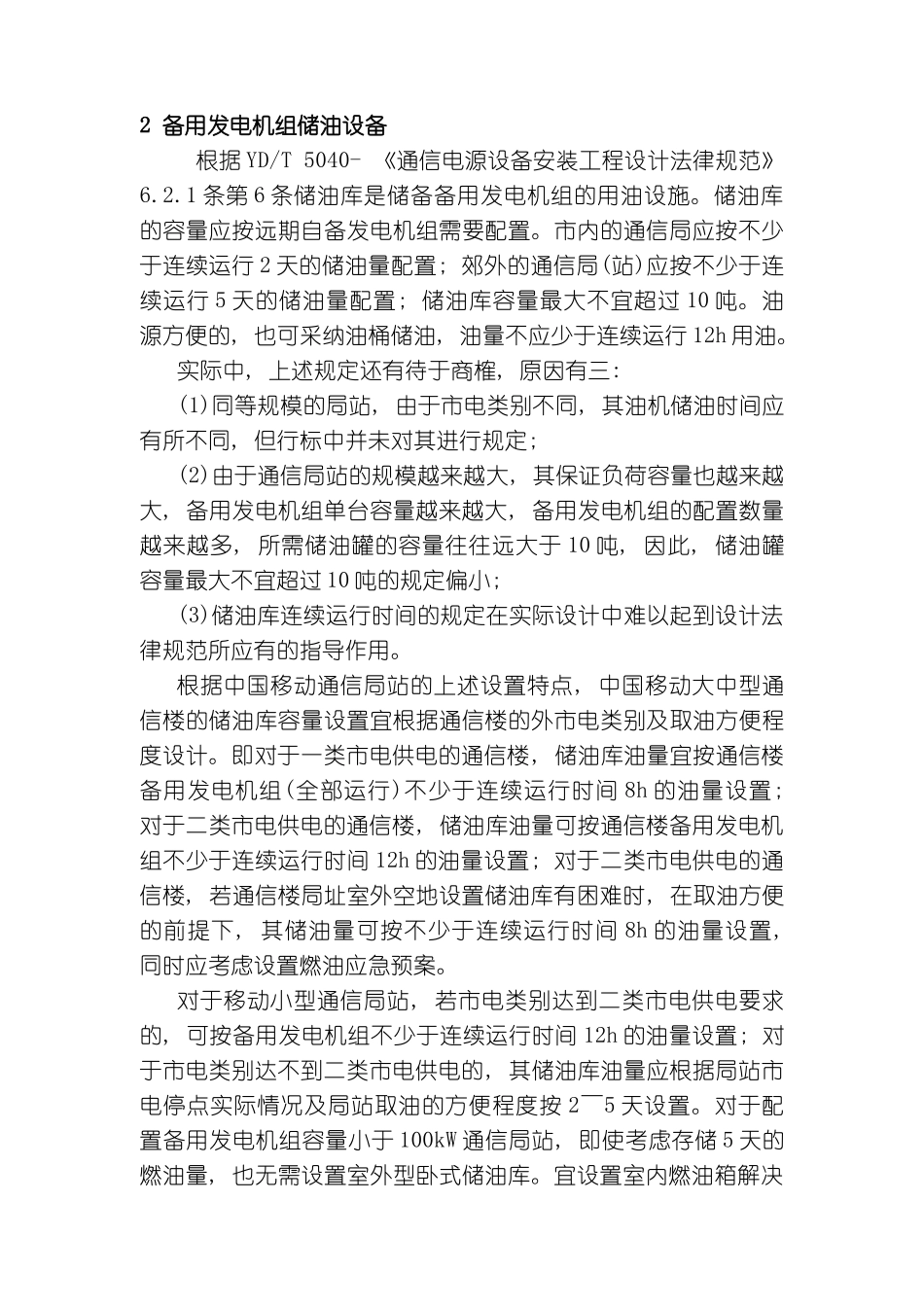

通信局站备用发电机组供油系统设计浅析 中国移动通信集团设计院有限公司 吴文静【摘 要】: 随着中国移动通信的高速进展, 大中型移动通信楼越来越多, 通信局站的备用发电机组容量越来越大, 为保证通信及建筑用的保证负荷, 其供油系统的可靠运行变得非常重要。本文将对供油系统的设计要素进行叙述。 【关键词】: 发电机组、 供油系统、 设计1 引言随着中国移动通信的高速进展, 各地都建设了一批不同规模的移动通信楼, 而且, 通信楼的沟通负荷越来越大, 沟通保证负荷也随着数据业务的进展而大幅度增加, 备用发电机组容量也越来越大。为保证通信楼的通信设备及其它保证负荷在市电故障时能正常运行, 各地通信楼都根据备用发电机组的容量配置了一套发电机组燃油供油系统。随着备用发电机组容量的增大, 单局址通信楼的燃油供油系统设计也变得愈加重要。通信局站的燃油供油系统主要包括油机房储油间的日用燃油箱、 室外储油罐、 连接油管、 各种阀门、 油泵及自动控制装置。尽管柴油不是易燃油品, 但不符合设计要求的燃油供油系统也会使其危及通信局站备用发电机组的安全运行, 继而危及通信局站通信设备运行及维护人员的安全。除此之外, 不合理的燃油供油系统也会增加了用户的维护量及运行成本。因此说, 作为市电电源最后一个备用电源——通信用柴油发电机组的燃油供油系统的安全运行是通信局站备用发电机组安全运行的保障。根据移动通信楼的特点及以往设计中的经验教训, 本文叙述了移动通信局站备用发电机组燃油供油系统的安装设计中所关注的基本要素。2 备用发电机组储油设备根据 YD/T 5040- 《通信电源设备安装工程设计法律规范》 6.2.1 条第 6 条储油库是储备备用发电机组的用油设施。储油库的容量应按远期自备发电机组需要配置。市内的通信局应按不少于连续运行 2 天的储油量配置; 郊外的通信局(站)应按不少于连续运行 5 天的储油量配置; 储油库容量最大不宜超过 10 吨。油源方便的, 也可采纳油桶储油, 油量不应少于连续运行 12h 用油。实际中, 上述规定还有待于商榷, 原因有三: (1)同等规模的局站, 由于市电类别不同, 其油机储油时间应有所不同, 但行标中并未对其进行规定; (2)由于通信局站的规模越来越大, 其保证负荷容量也越来越大, 备用发电机组单台容量越来越大, 备用发电机组的配置数量越来越多, 所需储油罐的容量往往远大于 10 吨, 因此, 储油罐容量最大不宜超过 10 吨的规...
