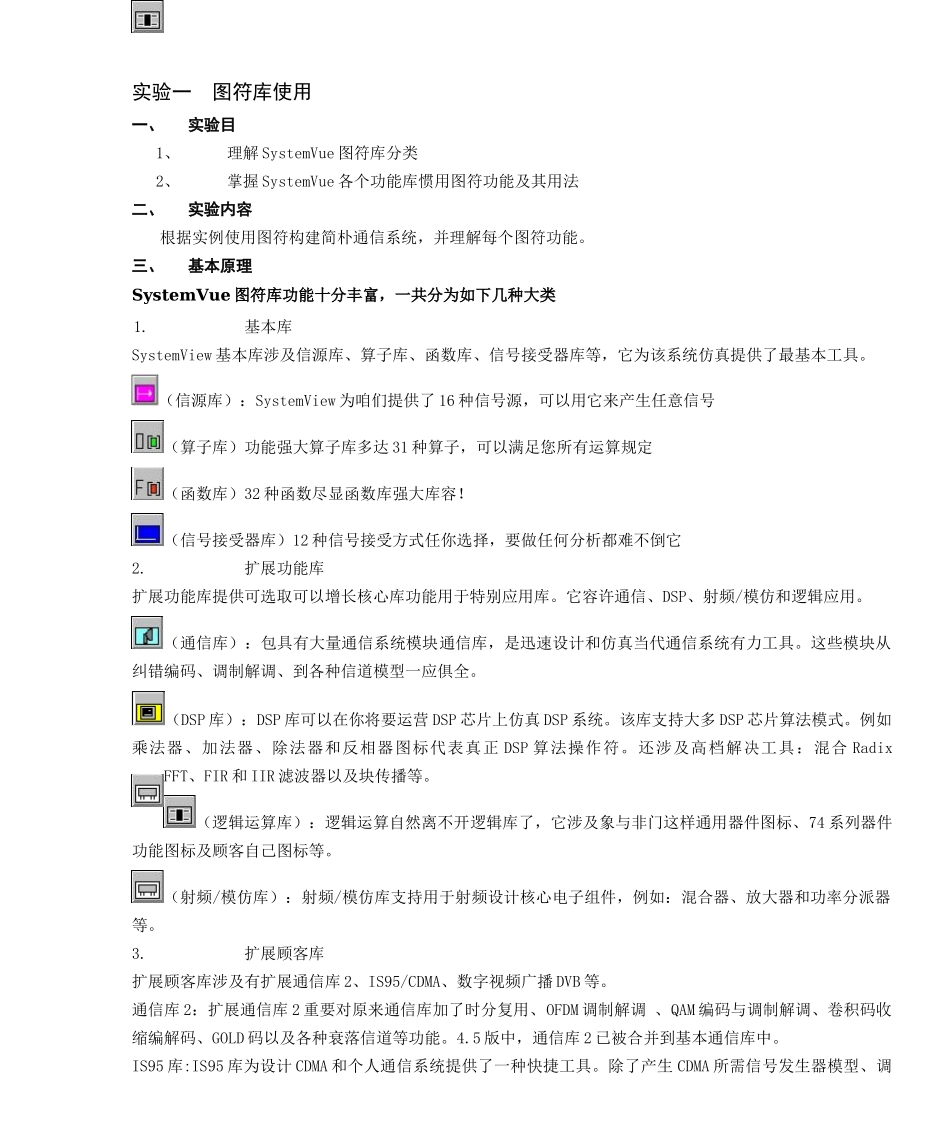

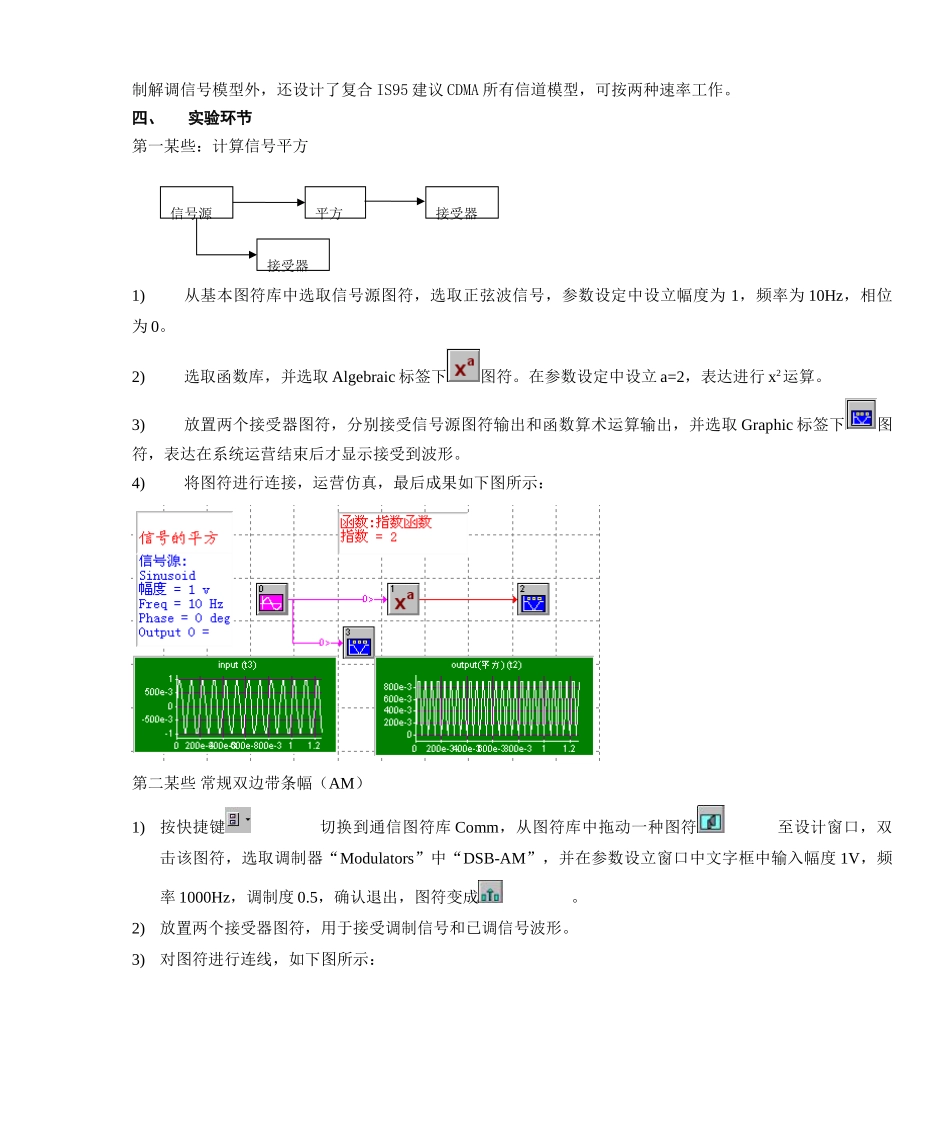

实验一 图符库使用一、实验目1、理解 SystemVue 图符库分类2、掌握 SystemVue 各个功能库惯用图符功能及其用法二、实验内容根据实例使用图符构建简朴通信系统，并理解每个图符功能。三、基本原理SystemVue 图符库功能十分丰富，一共分为如下几种大类1.基本库SystemView 基本库涉及信源库、算子库、函数库、信号接受器库等，它为该系统仿真提供了最基本工具。（信源库）：SystemView 为咱们提供了 16 种信号源，可以用它来产生任意信号（算子库）功能强大算子库多达 31 种算子，可以满足您所有运算规定（函数库）32 种函数尽显函数库强大库容！（信号接受器库）12 种信号接受方式任你选择，要做任何分析都难不倒它2.扩展功能库扩展功能库提供可选取可以增长核心库功能用于特别应用库。它容许通信、DSP、射频/模仿和逻辑应用。（通信库）：包具有大量通信系统模块通信库，是迅速设计和仿真当代通信系统有力工具。这些模块从纠错编码、调制解调、到各种信道模型一应俱全。（DSP 库）：DSP 库可以在你将要运营 DSP 芯片上仿真 DSP 系统。该库支持大多 DSP 芯片算法模式。例如乘法器、加法器、除法器和反相器图标代表真正 DSP 算法操作符。还涉及高档解决工具：混合 Radix FFT、FIR 和 IIR 滤波器以及块传播等。（逻辑运算库）：逻辑运算自然离不开逻辑库了，它涉及象与非门这样通用器件图标、74 系列器件功能图标及顾客自己图标等。（射频/模仿库）：射频/模仿库支持用于射频设计核心电子组件，例如：混合器、放大器和功率分派器等。3.扩展顾客库扩展顾客库涉及有扩展通信库 2、IS95/CDMA、数字视频广播 DVB 等。通信库 2：扩展通信库 2 重要对原来通信库加了时分复用、OFDM 调制解调 、QAM 编码与调制解调、卷积码收缩编解码、GOLD 码以及各种衰落信道等功能。4.5 版中，通信库 2 已被合并到基本通信库中。IS95 库:IS95 库为设计 CDMA 和个人通信系统提供了一种快捷工具。除了产生 CDMA 所需信号发生器模型、调制解调信号模型外，还设计了复合 IS95 建议 CDMA 所有信道模型，可按两种速率工作。四、实验环节第一某些：计算信号平方1)从基本图符库中选取信号源图符，选取正弦波信号，参数设定中设立幅度为 1，频率为 10Hz，相位为 0。2)选取函数库，并选取 Algebraic 标签下图符。在参数设定中设立 a=2，表达进行 x2运算。3)放置两个接受器图符，分别接受信号源图符输出和函数算术运算输...
