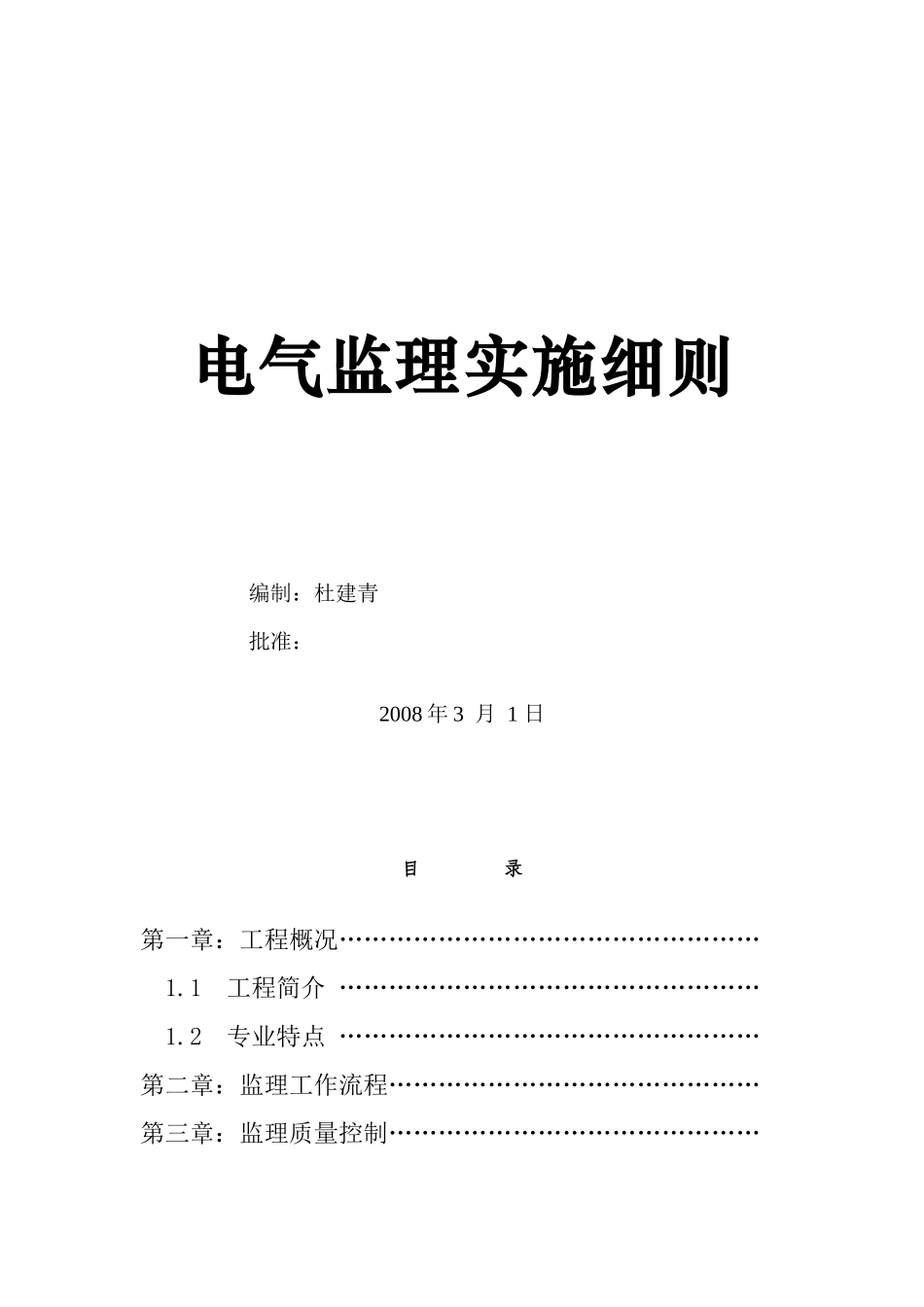

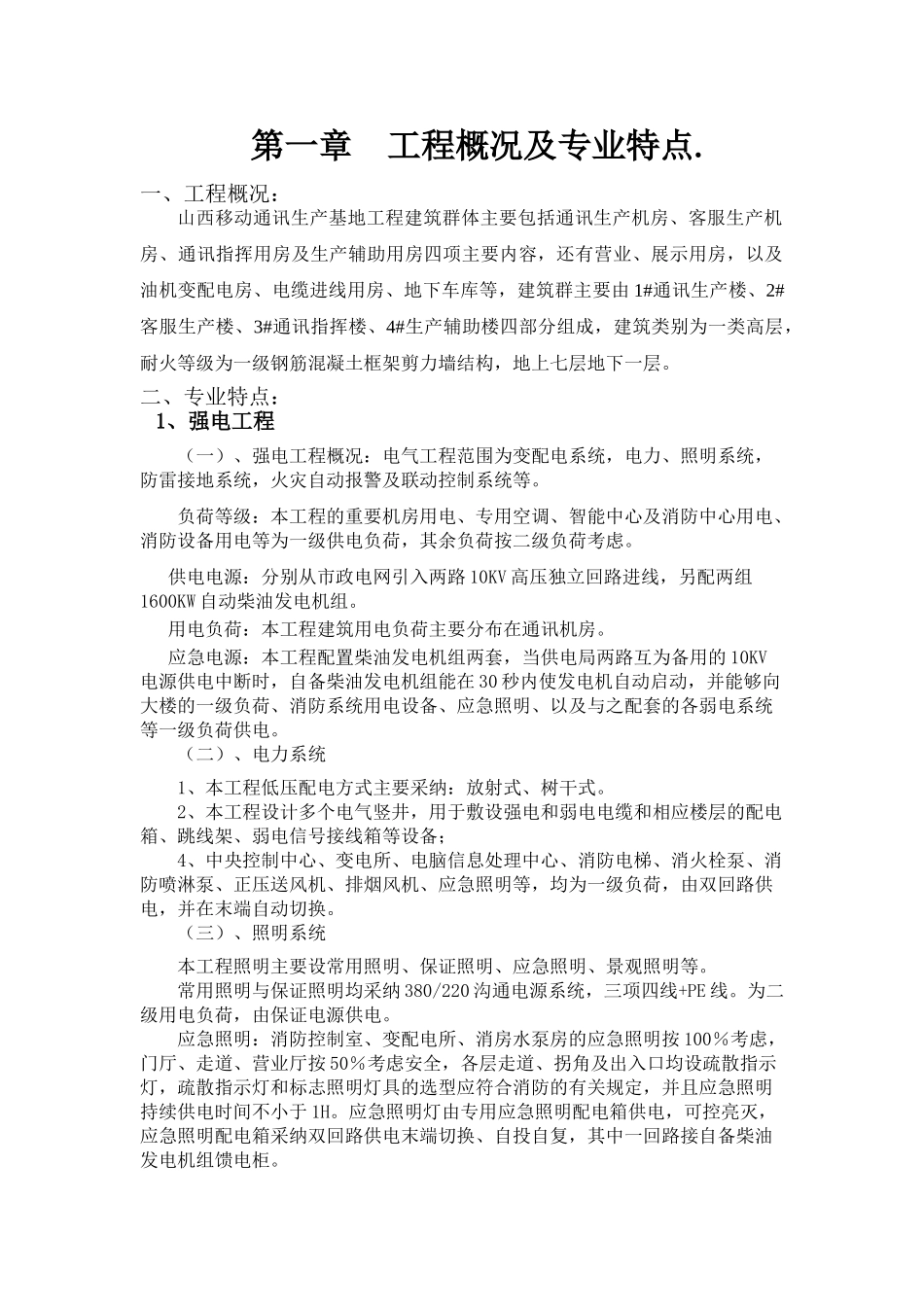

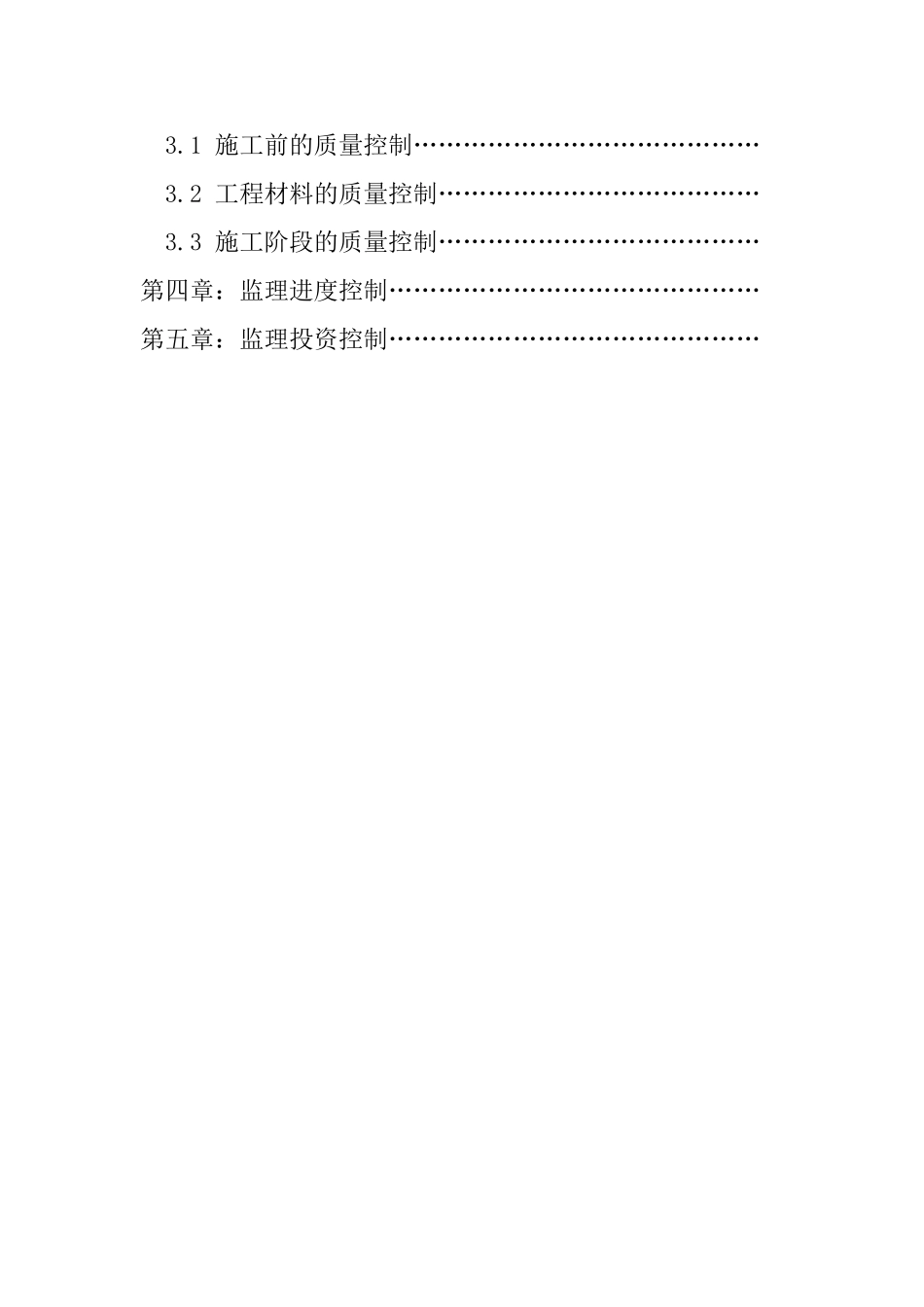

电气监理实施细则 编制：杜建青 批准： 2008 年 3 月 1 日目 录第一章：工程概况……………………………………………1.1 工程简介 ……………………………………………1.2 专业特点 ……………………………………………第二章：监理工作流程………………………………………第三章：监理质量控制……………………………………… 3.1 施工前的质量控制…………………………………… 3.2 工程材料的质量控制………………………………… 3.3 施工阶段的质量控制…………………………………第四章：监理进度控制………………………………………第五章：监理投资控制………………………………………第一章 工程概况及专业特点.一、工程概况：山西移动通讯生产基地工程建筑群体主要包括通讯生产机房、客服生产机房、通讯指挥用房及生产辅助用房四项主要内容，还有营业、展示用房，以及油机变配电房、电缆进线用房、地下车库等，建筑群主要由 1#通讯生产楼、2#客服生产楼、3#通讯指挥楼、4#生产辅助楼四部分组成，建筑类别为一类高层，耐火等级为一级钢筋混凝土框架剪力墙结构，地上七层地下一层。二、专业特点：1、强电工程（一）、强电工程概况：电气工程范围为变配电系统，电力、照明系统，防雷接地系统，火灾自动报警及联动控制系统等。负荷等级：本工程的重要机房用电、专用空调、智能中心及消防中心用电、消防设备用电等为一级供电负荷，其余负荷按二级负荷考虑。供电电源：分别从市政电网引入两路 10KV 高压独立回路进线，另配两组1600KW 自动柴油发电机组。用电负荷：本工程建筑用电负荷主要分布在通讯机房。应急电源：本工程配置柴油发电机组两套，当供电局两路互为备用的 10KV电源供电中断时，自备柴油发电机组能在 30 秒内使发电机自动启动，并能够向大楼的一级负荷、消防系统用电设备、应急照明、以及与之配套的各弱电系统等一级负荷供电。（二）、电力系统1、本工程低压配电方式主要采纳：放射式、树干式。2、本工程设计多个电气竖井，用于敷设强电和弱电电缆和相应楼层的配电箱、跳线架、弱电信号接线箱等设备；4、中央控制中心、变电所、电脑信息处理中心、消防电梯、消火栓泵、消防喷淋泵、正压送风机、排烟风机、应急照明等，均为一级负荷，由双回路供电，并在末端自动切换。（三）、照明系统本工程照明主要设常用照明、保证照明、应急照明、景观照明等。常用照明与保证照明均采纳 380/220 沟通电源系统，三...
