配电箱生产工艺文件

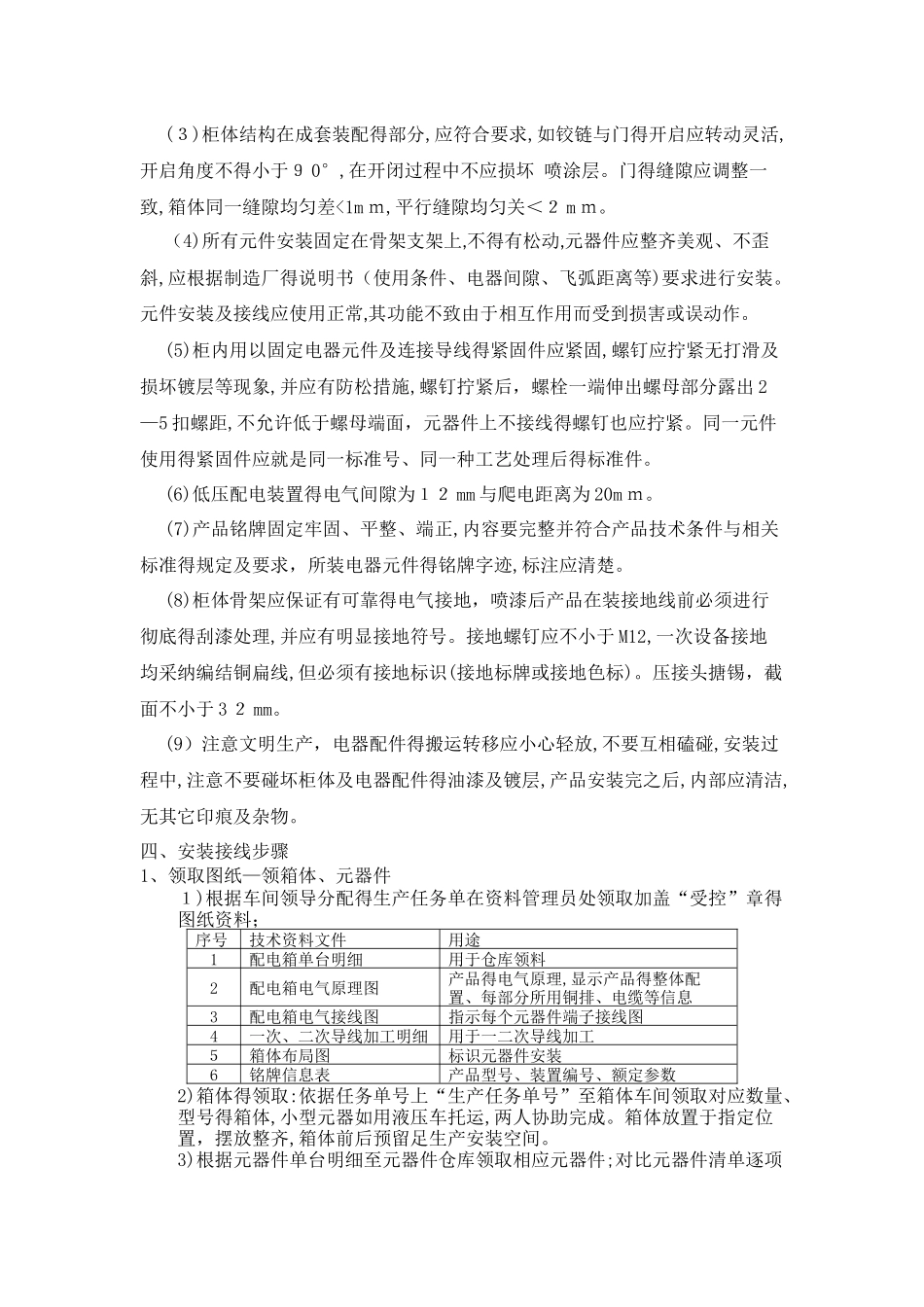

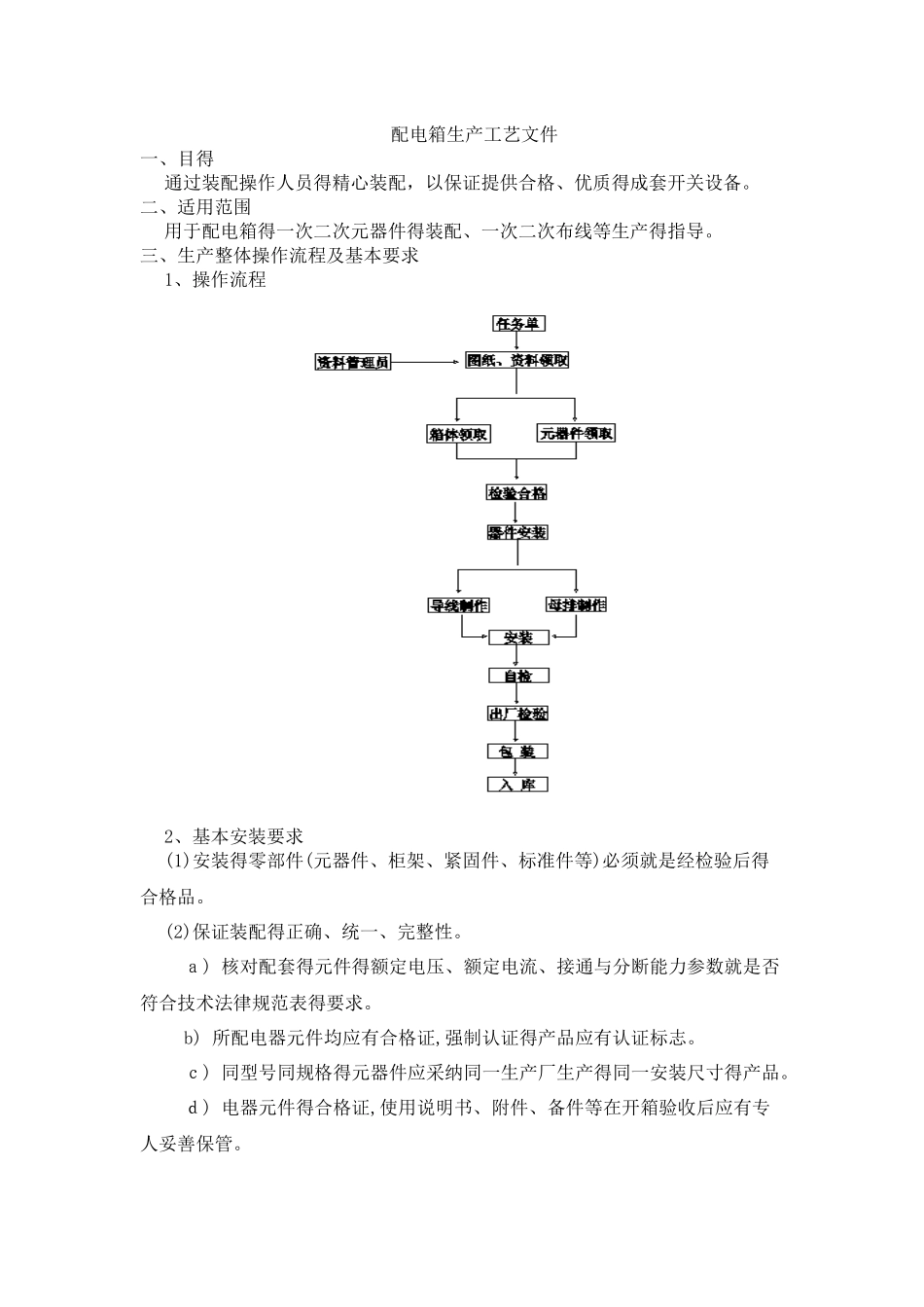

配电箱生产工艺文件一、目得通过装配操作人员得精心装配，以保证提供合格、优质得成套开关设备。二、适用范围用于配电箱得一次二次元器件得装配、一次二次布线等生产得指导。三、生产整体操作流程及基本要求1、操作流程2、基本安装要求(1)安装得零部件(元器件、柜架、紧固件、标准件等)必须就是经检验后得合格品。(2)保证装配得正确、统一、完整性。ａ) 核对配套得元件得额定电压、额定电流、接通与分断能力参数就是否符合技术法律规范表得要求。b) 所配电器元件均应有合格证,强制认证得产品应有认证标志。ｃ) 同型号同规格得元器件应采纳同一生产厂生产得同一安装尺寸得产品。ｄ) 电器元件得合格证,使用说明书、附件、备件等在开箱验收后应有专人妥善保管。(３)柜体结构在成套装配得部分,应符合要求,如铰链与门得开启应转动灵活,开启角度不得小于９ 0°,在开闭过程中不应损坏 喷涂层。门得缝隙应调整一致,箱体同一缝隙均匀差<1m ｍ,平行缝隙均匀关＜２ m ｍ。（4)所有元件安装固定在骨架支架上,不得有松动,元器件应整齐美观、不歪斜,应根据制造厂得说明书（使用条件、电器间隙、飞弧距离等)要求进行安装。元件安装及接线应使用正常,其功能不致由于相互作用而受到损害或误动作。(5)柜内用以固定电器元件及连接导线得紧固件应紧固,螺钉应拧紧无打滑及损坏镀层等现象,并应有防松措施,螺钉拧紧后，螺栓一端伸出螺母部分露出 2—5 扣螺距,不允许低于螺母端面，元器件上不接线得螺钉也应拧紧。同一元件使用得紧固件应就是同一标准号、同一种工艺处理后得标准件。(6)低压配电装置得电气间隙为１２ mm 与爬电距离为 20m ｍ。(7)产品铭牌固定牢固、平整、端正,内容要完整并符合产品技术条件与相关标准得规定及要求，所装电器元件得铭牌字迹,标注应清楚。(8)柜体骨架应保证有可靠得电气接地，喷漆后产品在装接地线前必须进行彻底得刮漆处理,并应有明显接地符号。接地螺钉应不小于 M12,一次设备接地均采纳编结铜扁线,但必须有接地标识(接地标牌或接地色标)。压接头搪锡，截面不小于 3 ２ mm。(9）注意文明生产，电器配件得搬运转移应小心轻放,不要互相磕碰,安装过程中,注意不要碰坏柜体及电器配件得油漆及镀层,产品安装完之后,内部应清洁,无其它印痕及杂物。四、安装接线步骤1、领取图纸—领箱体、元器件１)根据车间领导分配得生产任务单在资料管理员处领取加盖“受控”章得图纸资料；序号技术资料文件用途1配电箱单台明细用于仓库领料2配...
