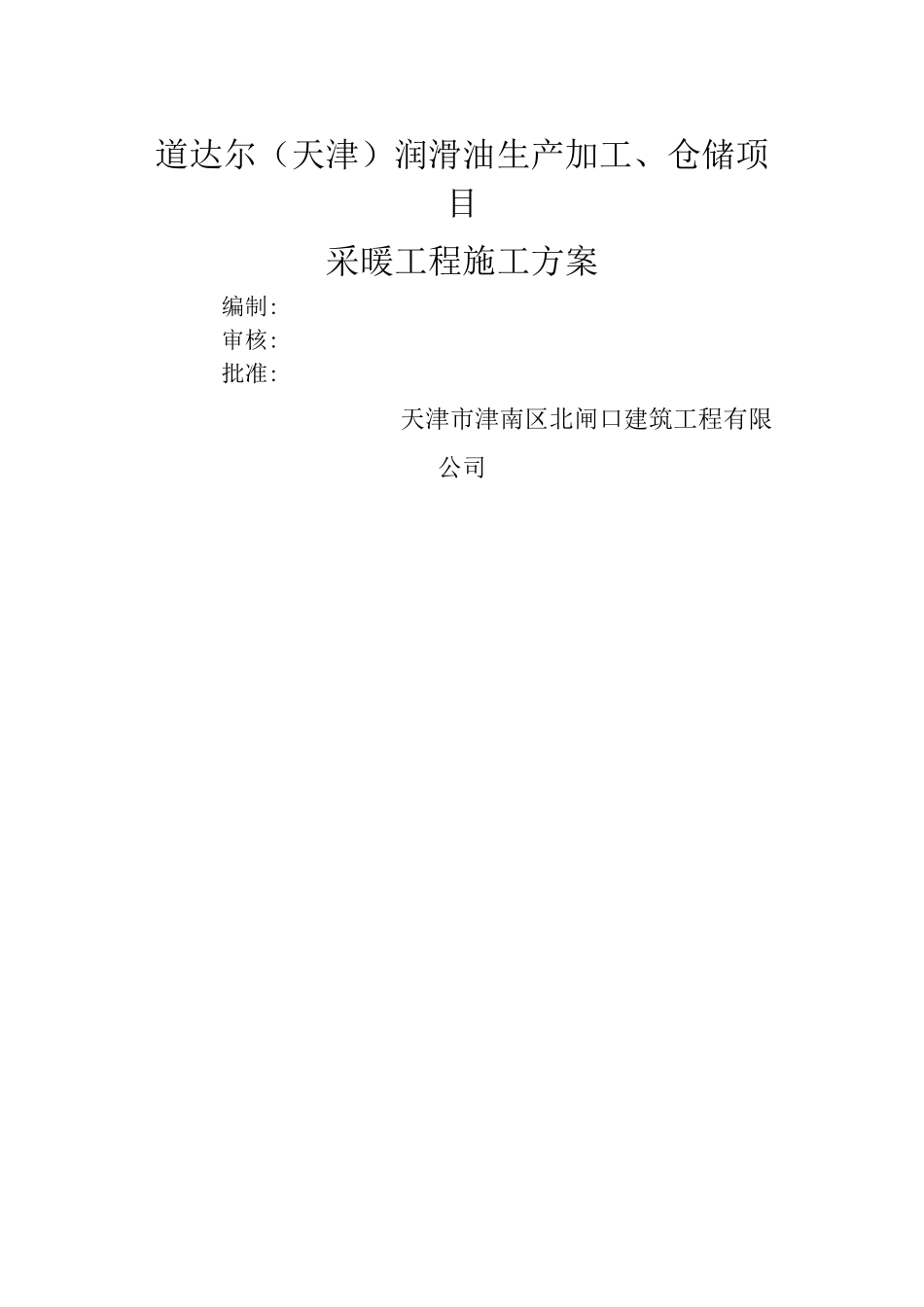

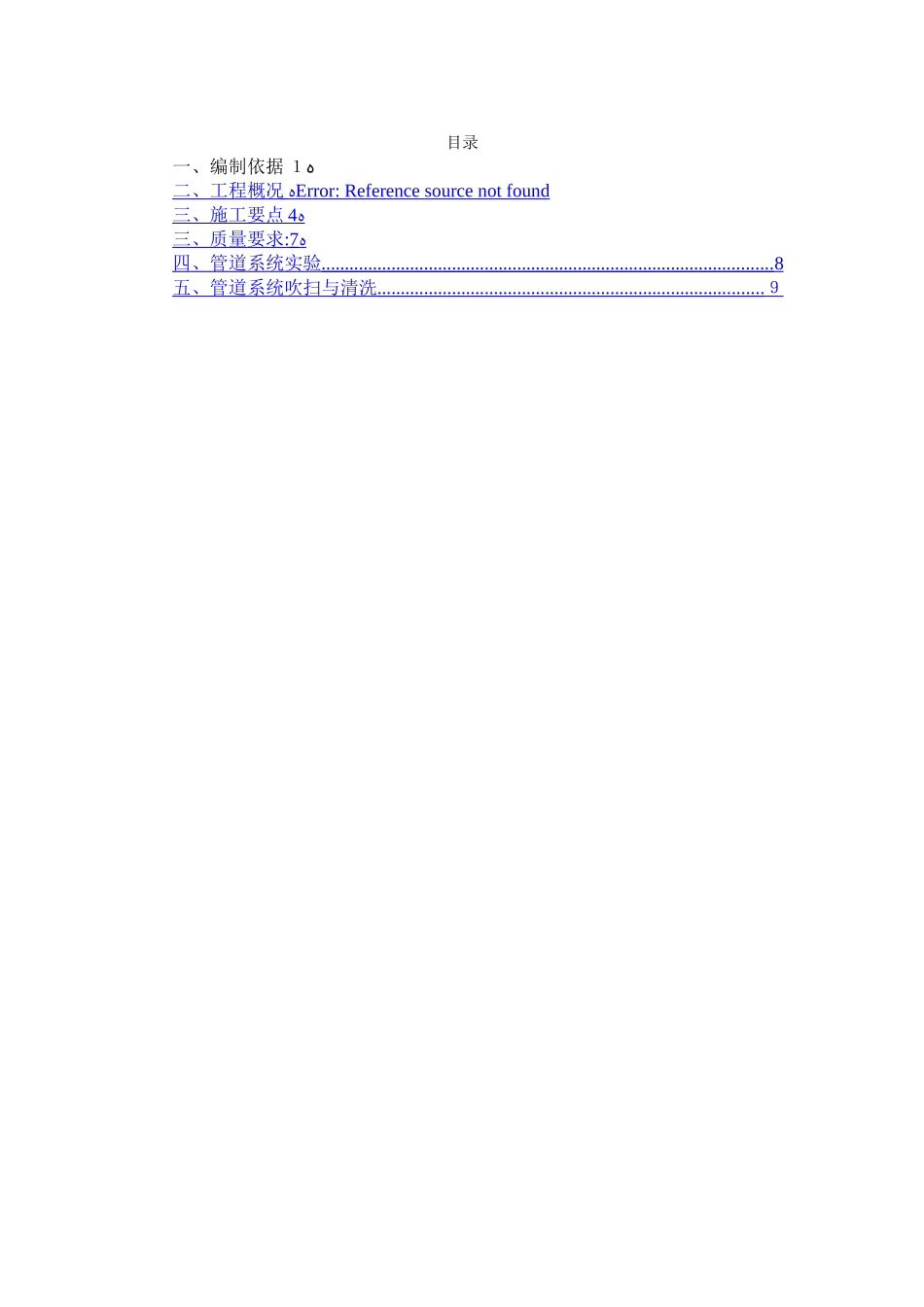

道达尔（天津）润滑油生产加工、仓储项目采暖工程施工方案编制: 审核: 批准: 天津市津南区北闸口建筑工程有限公司目录一、编制依据ﻩ１二、工程概况 ﻩ Error: Reference source not found 三、施工要点 ﻩ 4 三、质量要求 : ﻩ 7 四、管道系统实验 ................................................................................................. 8 五、管道系统吹扫与清洗 ................................................................................... ９ 1、编制依据1.1《Ｃ J/Ｔ１５ 5-２ 00 １ 密度聚乙烯外护管聚氨酯硬质泡沫塑料预制直埋保温管件》1.2《CJ/T114-200 ０高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管》1.3《C ＪＪ 2 ８—2 ０ 0 ４ 城镇供热管网工程施工及验收法律规范》1.4《05R ４ 1 ０ 热水管道直埋敷设》1.5《９ 6K402—２散热器及管道安装图》1.6《GB50 ２ 42—2025 筑给排水及采暖质量验收法律规范》1.7南京凯盛建筑设计有限公司得设计图纸2、工程概况 建筑面积 60 ２ 5㎡;6 层框架结构，由繁昌县荷塘投资管理有限公司投资兴建，主要工程内容包括室内管道、散热器采暖系统安装3、施工方法重点要增加室外预制直埋保温管安装得施工要求,参见《CJ Ｊ２ 8—2025 城镇供热管网工程施工及验收法律规范》第 5、５节、第 5、6 节室内干管安装:供暖管道安装应从楼栋入口处或分支点开始,安装前要检查管内有无杂物.螺纹连接用手与管钳上管,管松紧度适宜，外露 2～３扣为止。管道在过墙、穿楼板及遇伸缩缝处必须先戴上套管。根据设计图中得规定位置与标高,安装阀门、过滤器等.安装时要注意方向,决不能安反。管道安装完,检查坐标、标高、甩口位置、变径等就是否正确,找准找正、调整好支架位置。严禁在距支架５ 0MM 以内得位置上设置焊口或分支点.室内立管安装：根据设计要求与法律规范中规定,在立管安装划线上栽好立管卡子。将套管穿在管段上,按编号从第一节立管开始安装,管子适宜度以外露 2～3 扣为好.预留口得短管应平正。检查立管上每个预留口得标高角度就是否正确、准确、平正，然后把卡子得螺栓拧紧，在预留管口处设置临时封堵.室内支管安装：管道得压力试验必须符合设计或法律规范要求.隐蔽管道在封闭前必须提前进行压力试验，合格后防腐保温，办理隐蔽验收手续.管道支托架得安装距离应正确、平正、牢固，与管道支架得接触紧密.构造符合要求,...
