金属氧化锌避雷器的试验方法与分析VIP专享

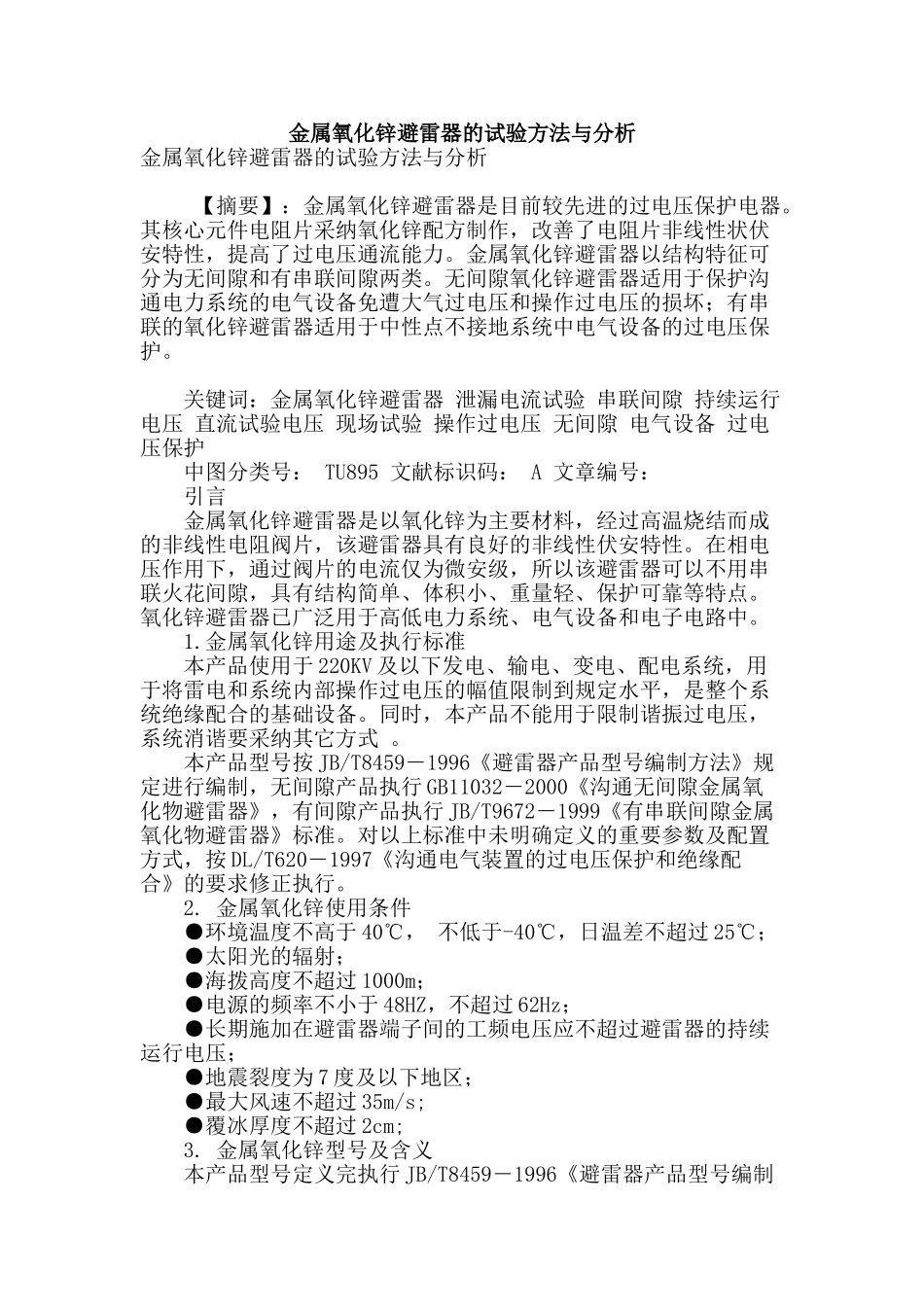

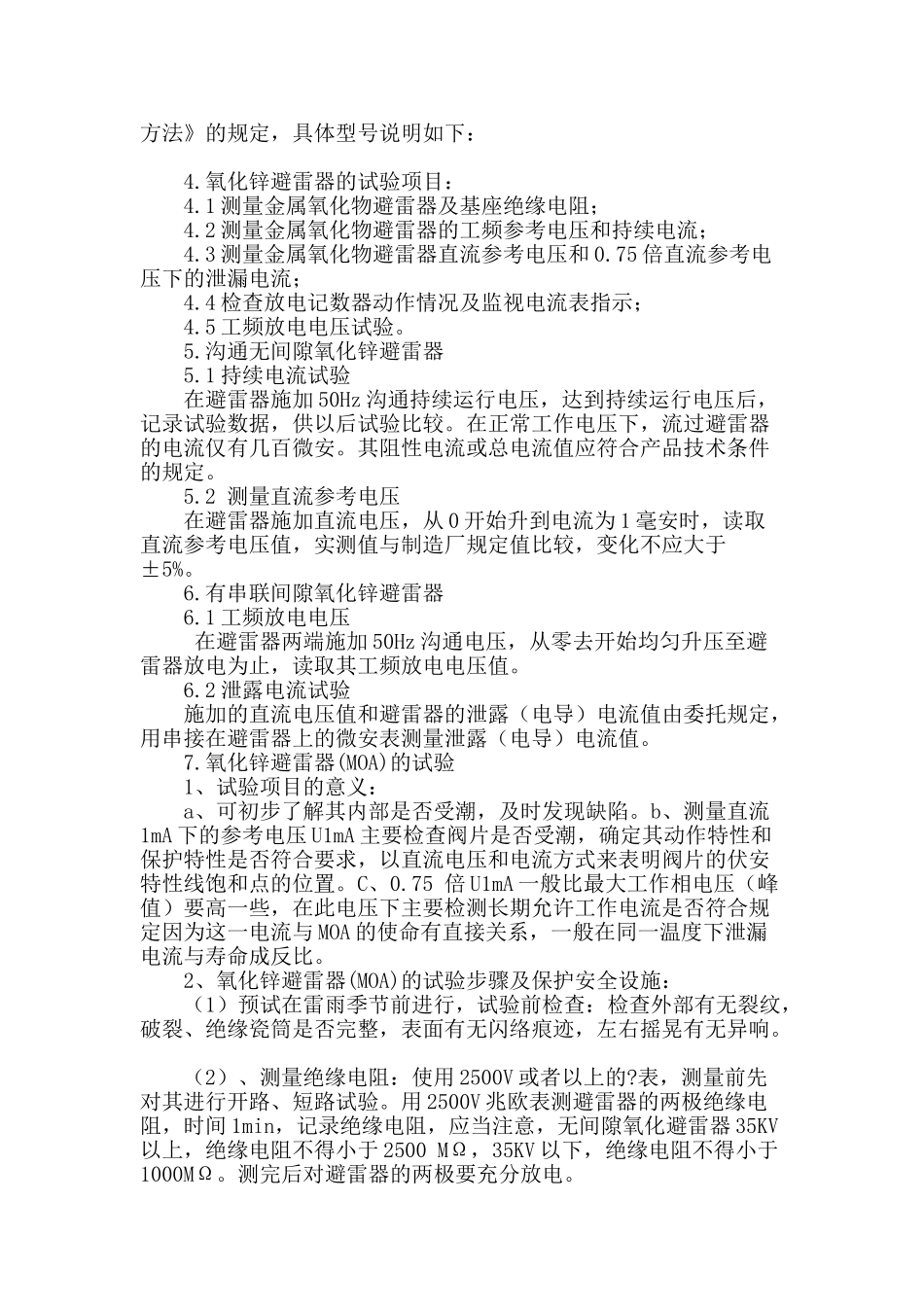

金属氧化锌避雷器的试验方法与分析金属氧化锌避雷器的试验方法与分析 【摘要】：金属氧化锌避雷器是目前较先进的过电压保护电器。其核心元件电阻片采纳氧化锌配方制作，改善了电阻片非线性状伏安特性，提高了过电压通流能力。金属氧化锌避雷器以结构特征可分为无间隙和有串联间隙两类。无间隙氧化锌避雷器适用于保护沟通电力系统的电气设备免遭大气过电压和操作过电压的损坏；有串联的氧化锌避雷器适用于中性点不接地系统中电气设备的过电压保护。 关键词：金属氧化锌避雷器 泄漏电流试验 串联间隙 持续运行电压 直流试验电压 现场试验 操作过电压 无间隙 电气设备 过电压保护 中图分类号： TU895 文献标识码： A 文章编号： 引言 金属氧化锌避雷器是以氧化锌为主要材料，经过高温烧结而成的非线性电阻阀片，该避雷器具有良好的非线性伏安特性。在相电压作用下，通过阀片的电流仅为微安级，所以该避雷器可以不用串联火花间隙，具有结构简单、体积小、重量轻、保护可靠等特点。氧化锌避雷器已广泛用于高低电力系统、电气设备和电子电路中。 1.金属氧化锌用途及执行标准 本产品使用于 220KV 及以下发电、输电、变电、配电系统，用于将雷电和系统内部操作过电压的幅值限制到规定水平，是整个系统绝缘配合的基础设备。同时，本产品不能用于限制谐振过电压，系统消谐要采纳其它方式 。 本产品型号按 JB/T8459―1996《避雷器产品型号编制方法》规定进行编制，无间隙产品执行 GB11032―2000《沟通无间隙金属氧化物避雷器》，有间隙产品执行 JB/T9672―1999《有串联间隙金属氧化物避雷器》标准。对以上标准中未明确定义的重要参数及配置方式，按 DL/T620―1997《沟通电气装置的过电压保护和绝缘配合》的要求修正执行。 2. 金属氧化锌使用条件 ●环境温度不高于 40℃， 不低于-40℃，日温差不超过 25℃； ●太阳光的辐射； ●海拨高度不超过 1000m； ●电源的频率不小于 48HZ，不超过 62Hz； ●长期施加在避雷器端子间的工频电压应不超过避雷器的持续运行电压； ●地震裂度为 7 度及以下地区； ●最大风速不超过 35m/s; ●覆冰厚度不超过 2cm; 3. 金属氧化锌型号及含义 本产品型号定义完执行 JB/T8459―1996《避雷器产品型号编制方法》的规定，具体型号说明如下： 4.氧化锌避雷器的试验项目： 4.1 测量金属氧化物避雷器及基座绝缘电阻； 4.2 测量金属氧化物避雷器的工频参考电压和持续电流； 4.3...
