钢筋闪光对焊工艺标准（-）VIP专享

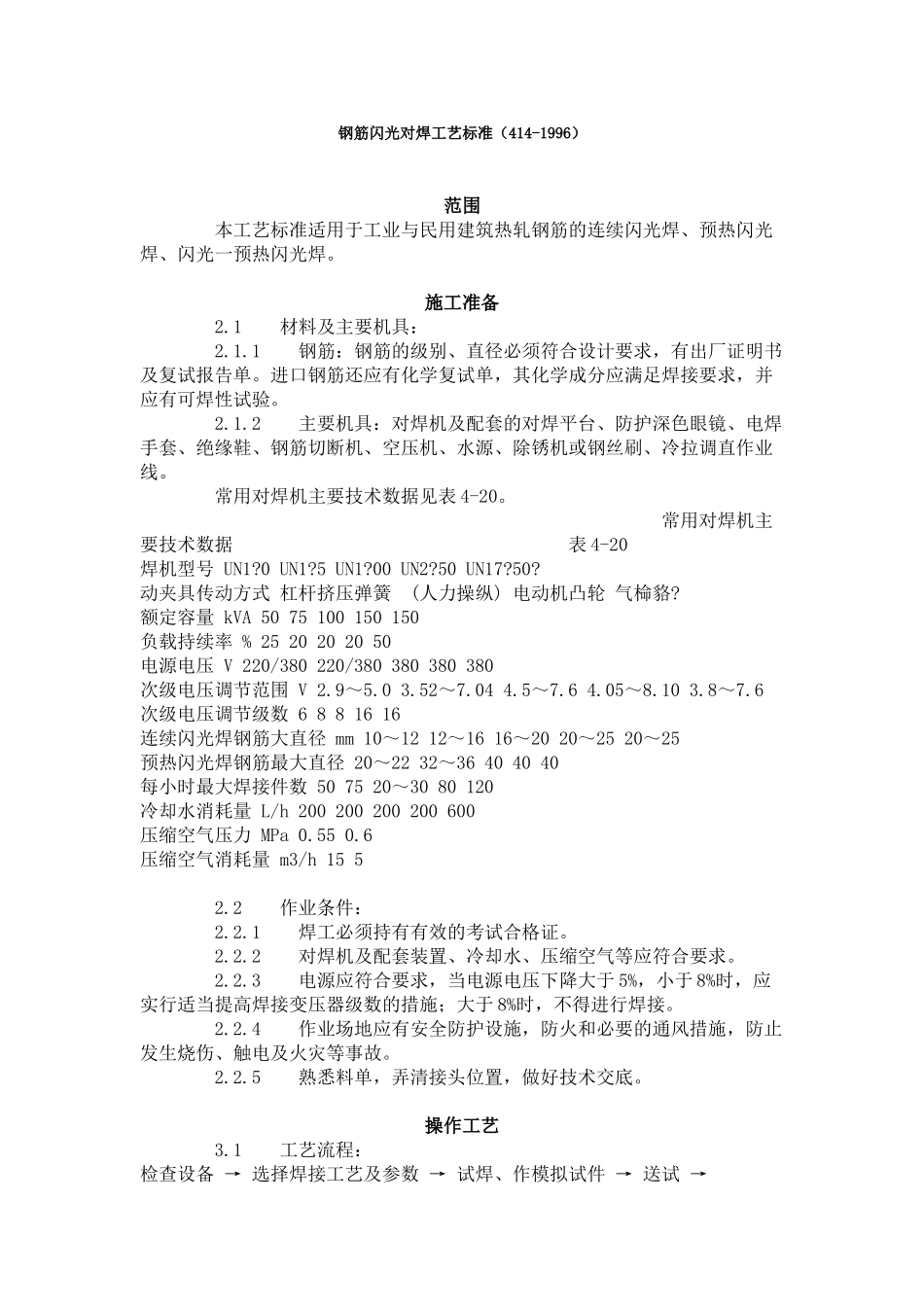

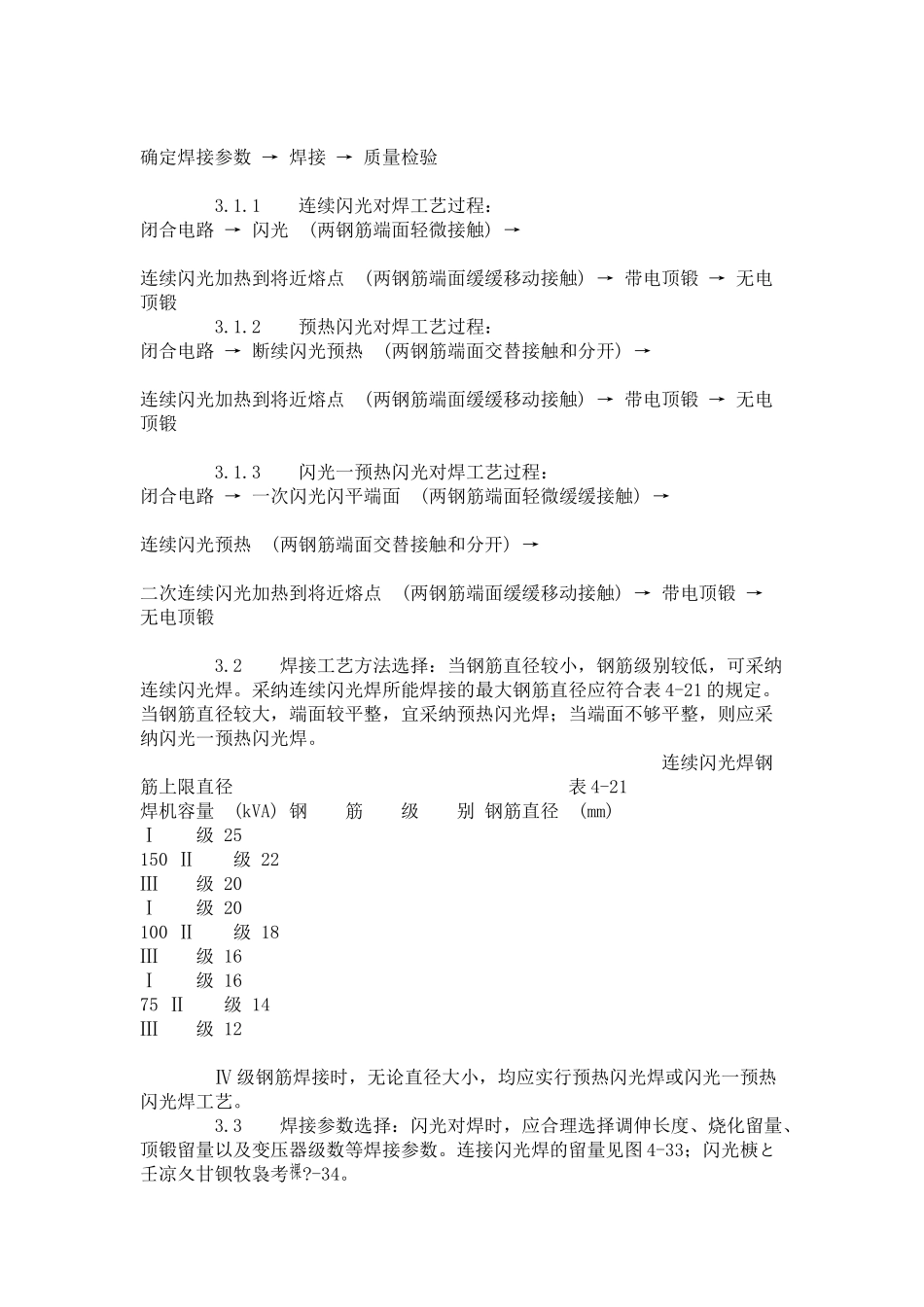

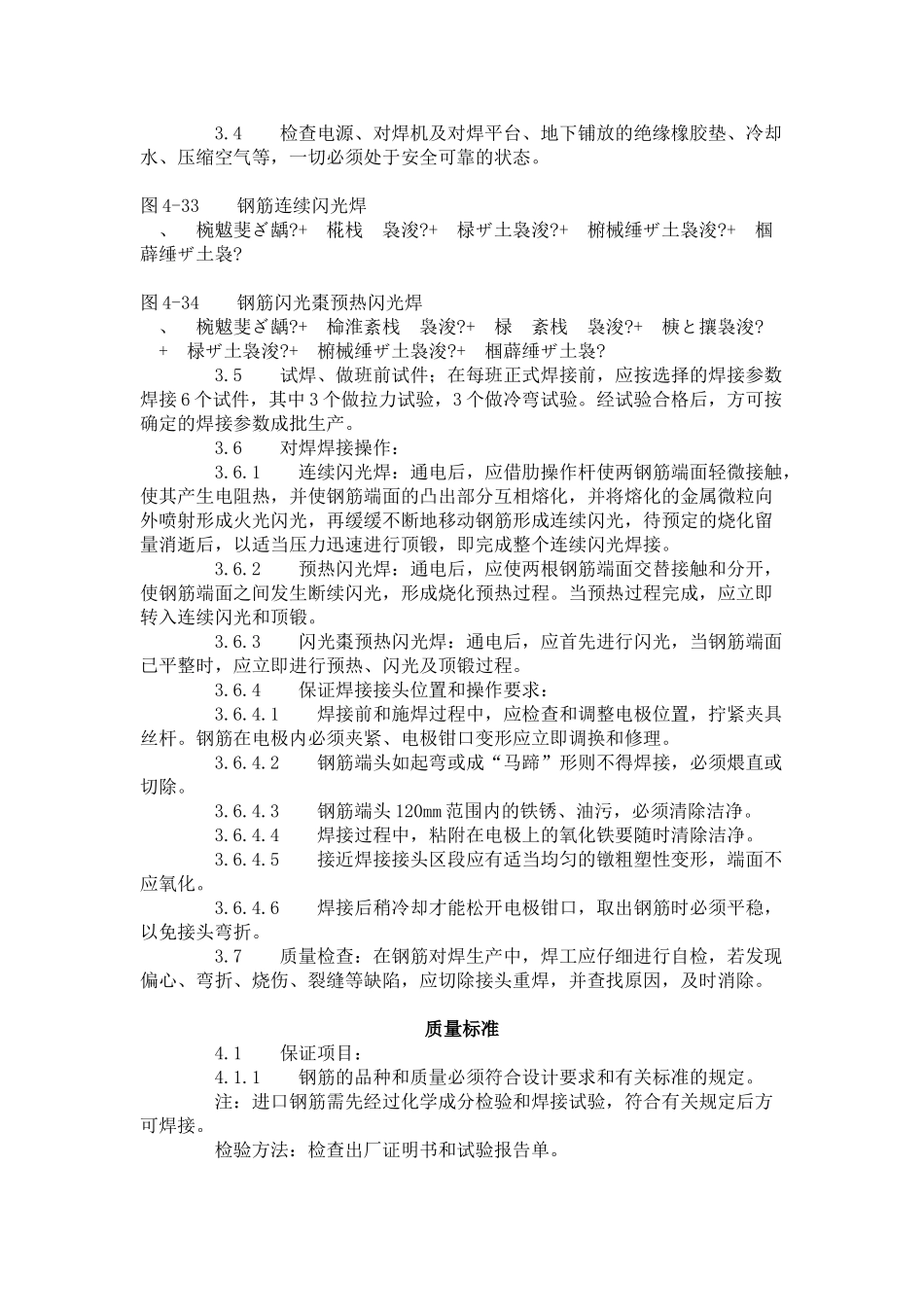

钢筋闪光对焊工艺标准（414-1996）范围 本工艺标准适用于工业与民用建筑热轧钢筋的连续闪光焊、预热闪光焊、闪光一预热闪光焊。施工准备 2.1 材料及主要机具： 2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。 2.1.2 主要机具：对焊机及配套的对焊平台、防护深色眼镜、电焊手套、绝缘鞋、钢筋切断机、空压机、水源、除锈机或钢丝刷、冷拉调直作业线。 常用对焊机主要技术数据见表 4-20。 常用对焊机主要技术数据 表 4-20焊机型号 UN1?0 UN1?5 UN1?00 UN2?50 UN17?50? 动夹具传动方式 杠杆挤压弹簧 (人力操纵) 电动机凸轮 气椧貉?额定容量 kVA 50 75 100 150 150 负载持续率 % 25 20 20 20 50 电源电压 V 220/380 220/380 380 380 380 次级电压调节范围 V 2.9～5.0 3.52～7.04 4.5～7.6 4.05～8.10 3.8～7.6 次级电压调节级数 6 8 8 16 16 连续闪光焊钢筋大直径 mm 10～12 12～16 16～20 20～25 20～25 预热闪光焊钢筋最大直径 20～22 32～36 40 40 40 每小时最大焊接件数 50 75 20～30 80 120 冷却水消耗量 L/h 200 200 200 200 600 压缩空气压力 MPa 0.55 0.6 压缩空气消耗量 m3/h 15 5 2.2 作业条件： 2.2.1 焊工必须持有有效的考试合格证。 2.2.2 对焊机及配套装置、冷却水、压缩空气等应符合要求。 2.2.3 电源应符合要求，当电源电压下降大于 5%，小于 8%时，应实行适当提高焊接变压器级数的措施；大于 8%时，不得进行焊接。 2.2.4 作业场地应有安全防护设施，防火和必要的通风措施，防止发生烧伤、触电及火灾等事故。 2.2.5 熟悉料单，弄清接头位置，做好技术交底。操作工艺 3.1 工艺流程：检查设备 → 选择焊接工艺及参数 → 试焊、作模拟试件 → 送试 → 确定焊接参数 → 焊接 → 质量检验 3.1.1 连续闪光对焊工艺过程：闭合电路 → 闪光 (两钢筋端面轻微接触) → 连续闪光加热到将近熔点 (两钢筋端面缓缓移动接触) → 带电顶锻 → 无电顶锻 3.1.2 预热闪光对焊工艺过程：闭合电路 → 断续闪光预热 (两钢筋端面交替接触和分开) → 连续闪光加热到将近熔点 (两钢筋端面缓缓移动接触) → 带电顶锻 → 无电顶锻 3.1.3 闪光一预热闪光对焊工艺过程：闭合电路 → 一次闪光闪平端面 (...
