钢箱梁焊接作业指导书

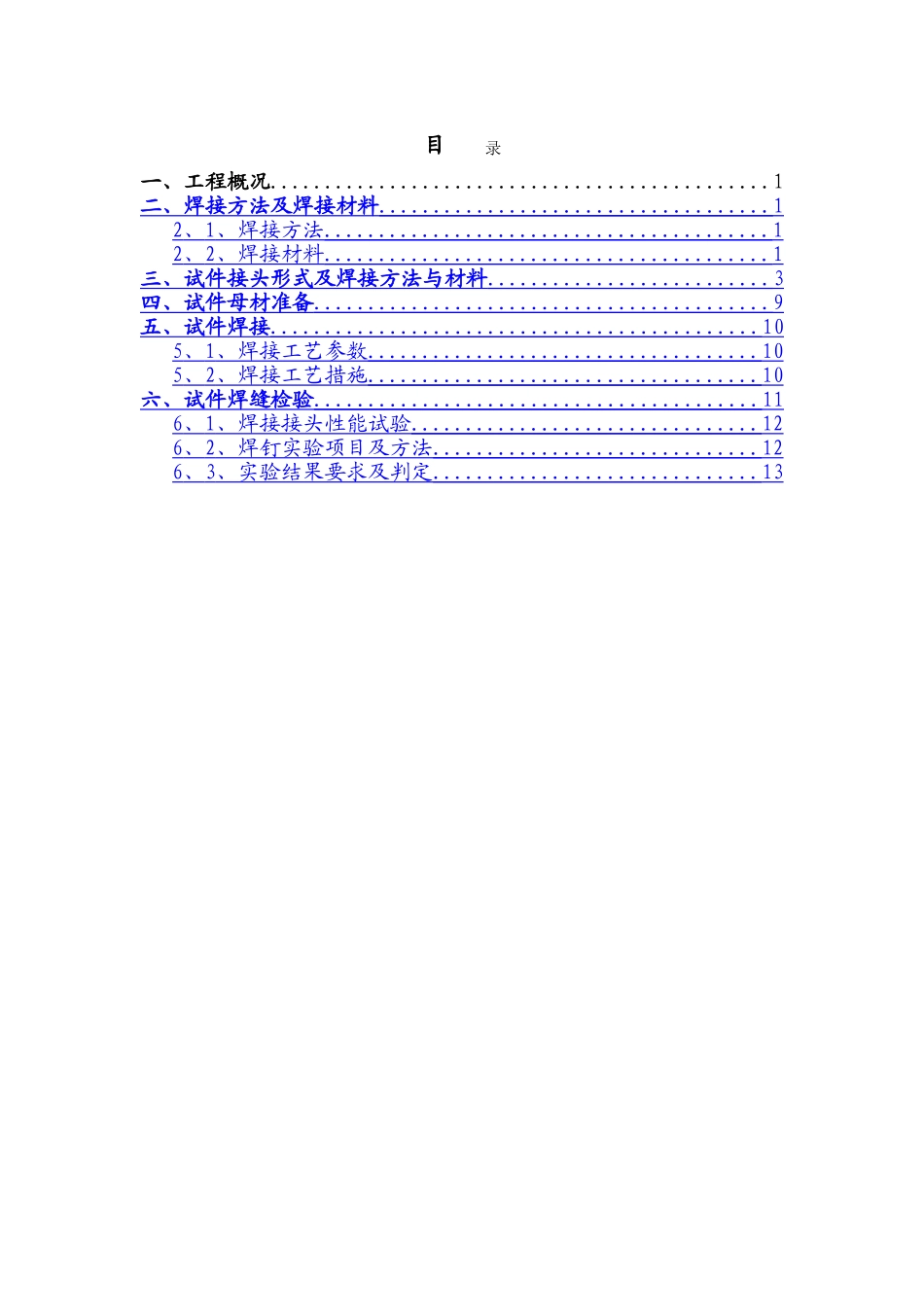

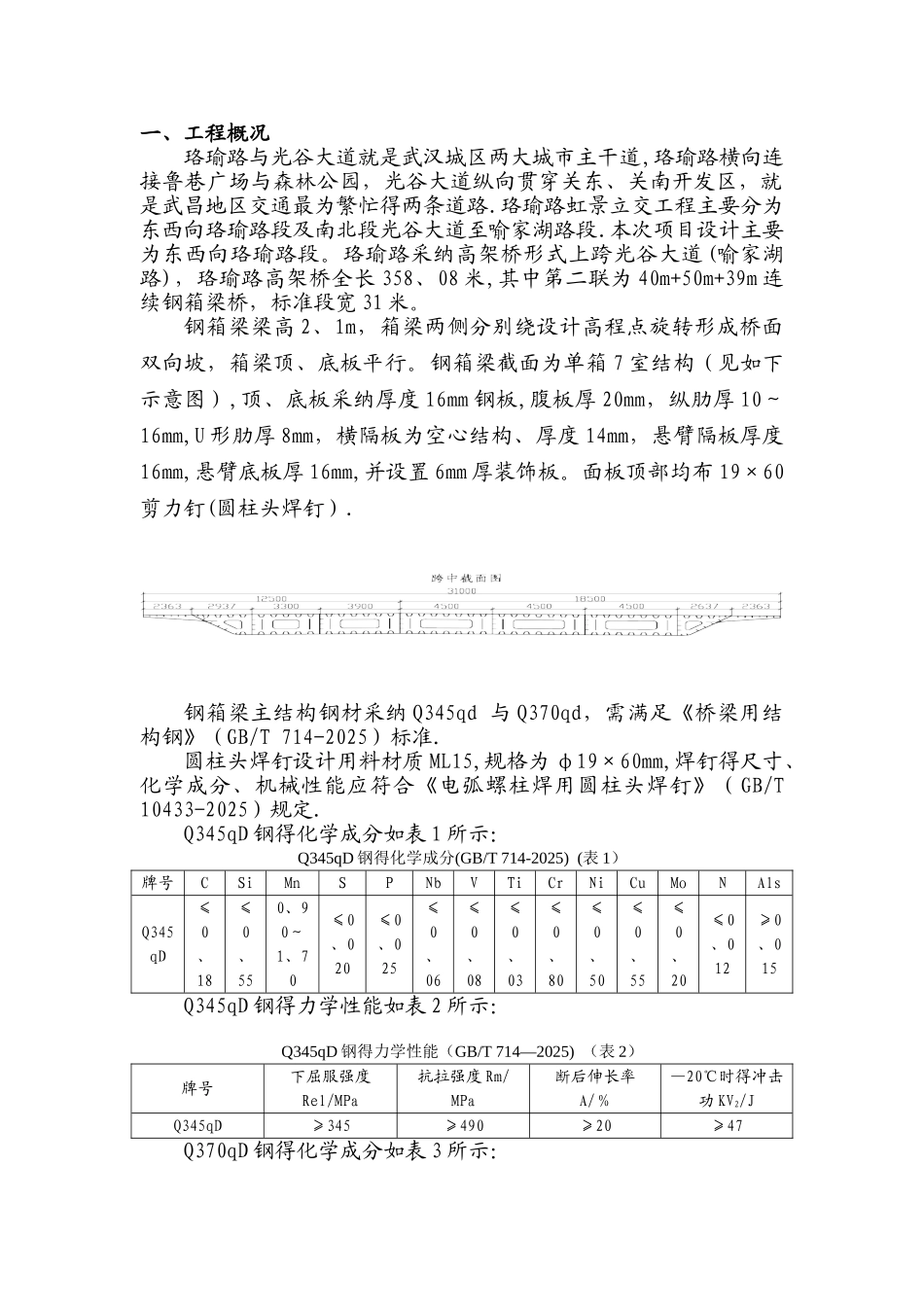

目 录一、工程概况..............................................1二、焊接方法及焊接材料 .................................... 1 2 、 1 、焊接方法 ......................................... 1 2 、 2 、焊接材料 ......................................... 1 三、试件接头形式及焊接方法与材料 .......................... 3 四、试件母材准备 .......................................... 9 五、试件焊接 ............................................. 10 5 、 1 、焊接工艺参数 .................................... 10 5 、 2 、焊接工艺措施 .................................... 10 六、试件焊缝检验 ......................................... 11 6 、 1 、焊接接头性能试验 ................................ 12 6 、 2 、焊钉实验项目及方法 .............................. 12 6 、 3 、实验结果要求及判定 .............................. 13 一、工程概况珞瑜路与光谷大道就是武汉城区两大城市主干道,珞瑜路横向连接鲁巷广场与森林公园，光谷大道纵向贯穿关东、关南开发区，就是武昌地区交通最为繁忙得两条道路.珞瑜路虹景立交工程主要分为东西向珞瑜路段及南北段光谷大道至喻家湖路段.本次项目设计主要为东西向珞瑜路段。珞瑜路采纳高架桥形式上跨光谷大道(喻家湖路)，珞瑜路高架桥全长 358、08 米,其中第二联为 40m+50m+39m 连续钢箱梁桥，标准段宽 31 米。钢箱梁梁高 2、1m，箱梁两侧分别绕设计高程点旋转形成桥面双向坡，箱梁顶、底板平行。钢箱梁截面为单箱 7 室结构（见如下示意图）,顶、底板采纳厚度 16mm 钢板,腹板厚 20mm，纵肋厚 10～16mm,U 形肋厚 8mm，横隔板为空心结构、厚度 14mm，悬臂隔板厚度16mm,悬臂底板厚 16mm,并设置 6mm 厚装饰板。面板顶部均布 19×60剪力钉(圆柱头焊钉）.钢箱梁主结构钢材采纳 Q345qd 与 Q370qd，需满足《桥梁用结构钢》（GB/T 714-2025）标准.圆柱头焊钉设计用料材质 ML15,规格为 φ19×60mm,焊钉得尺寸、化学成分、机械性能应符合《电弧螺柱焊用圆柱头焊钉》（ GB/T 10433-2025）规定.Q345qD 钢得化学成分如表 1 所示：Q345qD 钢得化学成分(GB/T 714-2025) (表 1）牌号CSiMnSPNbVTiCrNiCuMoNAlsQ345qD≤0、18≤0、550、90～1、70≤0、020≤0、025≤0、06≤0、08≤0、03≤0、80...
