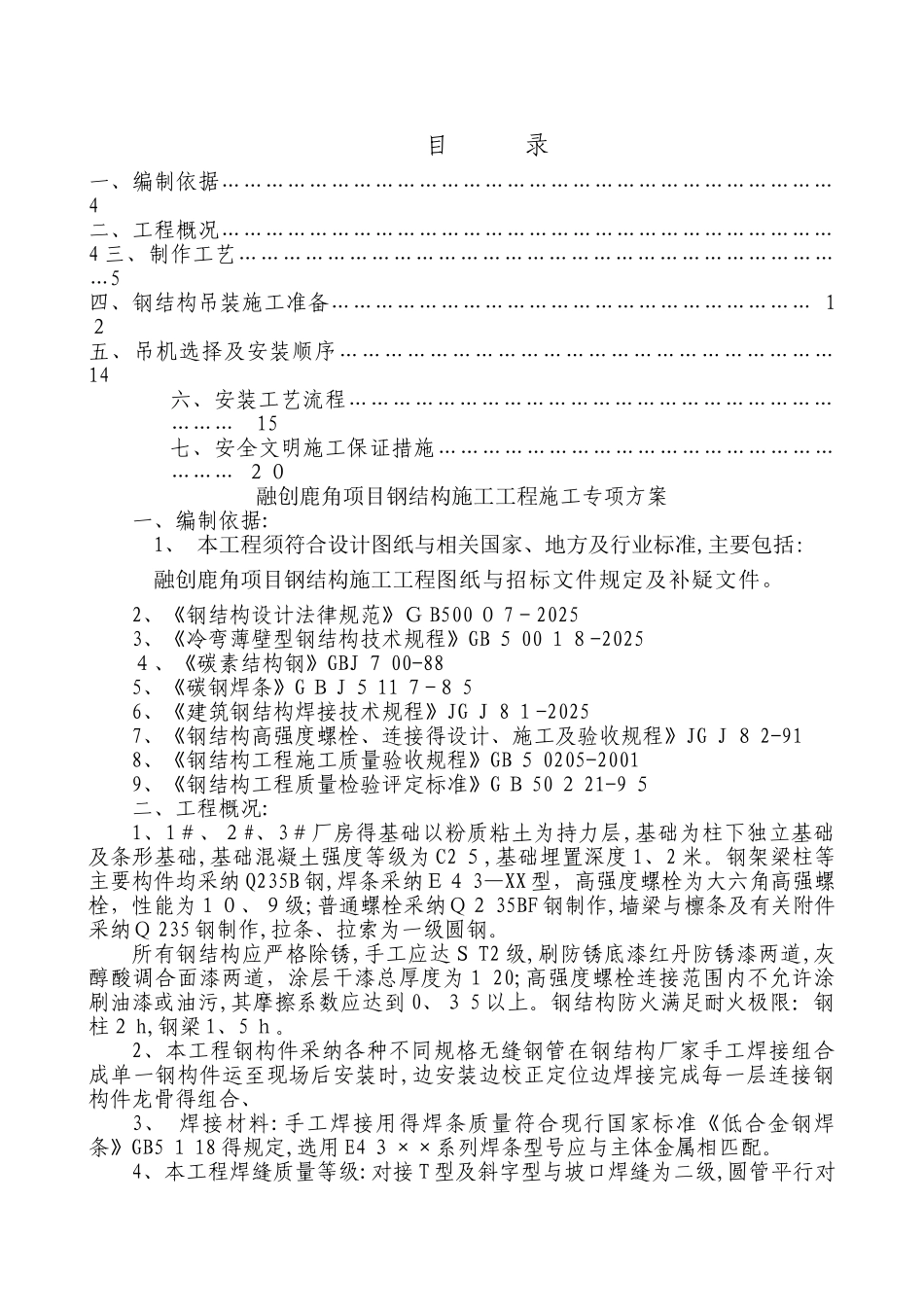

钢结构施工组织设计方案

目 录一、编制依据………………………………………………………………………… 4二、工程概况…………………………………………………………………………4 三、制作工艺…………………………………………………………………………5四、钢结构吊装施工准备………………………………………………………… 1２五、吊机选择及安装顺序………………………………………………………… 14六、安装工艺流程………………………………………………………………… 15七、安全文明施工保证措施……………………………………………………… ２０融创鹿角项目钢结构施工工程施工专项方案一、编制依据: 1、 本工程须符合设计图纸与相关国家、地方及行业标准,主要包括:融创鹿角项目钢结构施工工程图纸与招标文件规定及补疑文件。2、《钢结构设计法律规范》Ｇ B500 ０ 7－20253、《冷弯薄壁型钢结构技术规程》GB ５ 00 １８-2025４、《碳素结构钢》GBJ ７ 00-885、《碳钢焊条》G Ｂ J ５ 11 ７-８ 56、《建筑钢结构焊接技术规程》JG Ｊ 8 １-20257、《钢结构高强度螺栓、连接得设计、施工及验收规程》JG Ｊ８ 2-918、《钢结构工程施工质量验收规程》GB ５ 0205-20019、《钢结构工程质量检验评定标准》G Ｂ 50 ２ 21-9 ５二、工程概况:1、1＃、２#、3＃厂房得基础以粉质粘土为持力层,基础为柱下独立基础及条形基础,基础混凝土强度等级为 C2 ５,基础埋置深度 1、2 米。钢架梁柱等主要构件均采纳 Q235B 钢,焊条采纳Ｅ４ 3—XX 型，高强度螺栓为大六角高强螺栓，性能为１０、９级;普通螺栓采纳Ｑ２ 35BF 钢制作,墙梁与檩条及有关附件采纳Ｑ 235 钢制作,拉条、拉索为一级圆钢。所有钢结构应严格除锈,手工应达Ｓ T2 级,刷防锈底漆红丹防锈漆两道,灰醇酸调合面漆两道，涂层干漆总厚度为１ 20;高强度螺栓连接范围内不允许涂刷油漆或油污,其摩擦系数应达到 0、３ 5 以上。钢结构防火满足耐火极限：钢柱２ h,钢梁 1、5 ｈ。2、本工程钢构件采纳各种不同规格无缝钢管在钢结构厂家手工焊接组合成单一钢构件运至现场后安装时,边安装边校正定位边焊接完成每一层连接钢构件龙骨得组合、3、 焊接材料:手工焊接用得焊条质量符合现行国家标准《低合金钢焊条》GB5 １ 18 得规定,选用 E4 ３××系列焊条型号应与主体金属相匹配。4、本工程焊缝质量等级:对接 T 型及斜字型与坡口焊缝为二级,圆管平行对接焊缝,均应符合《...
