钻孔灌注桩技术交底

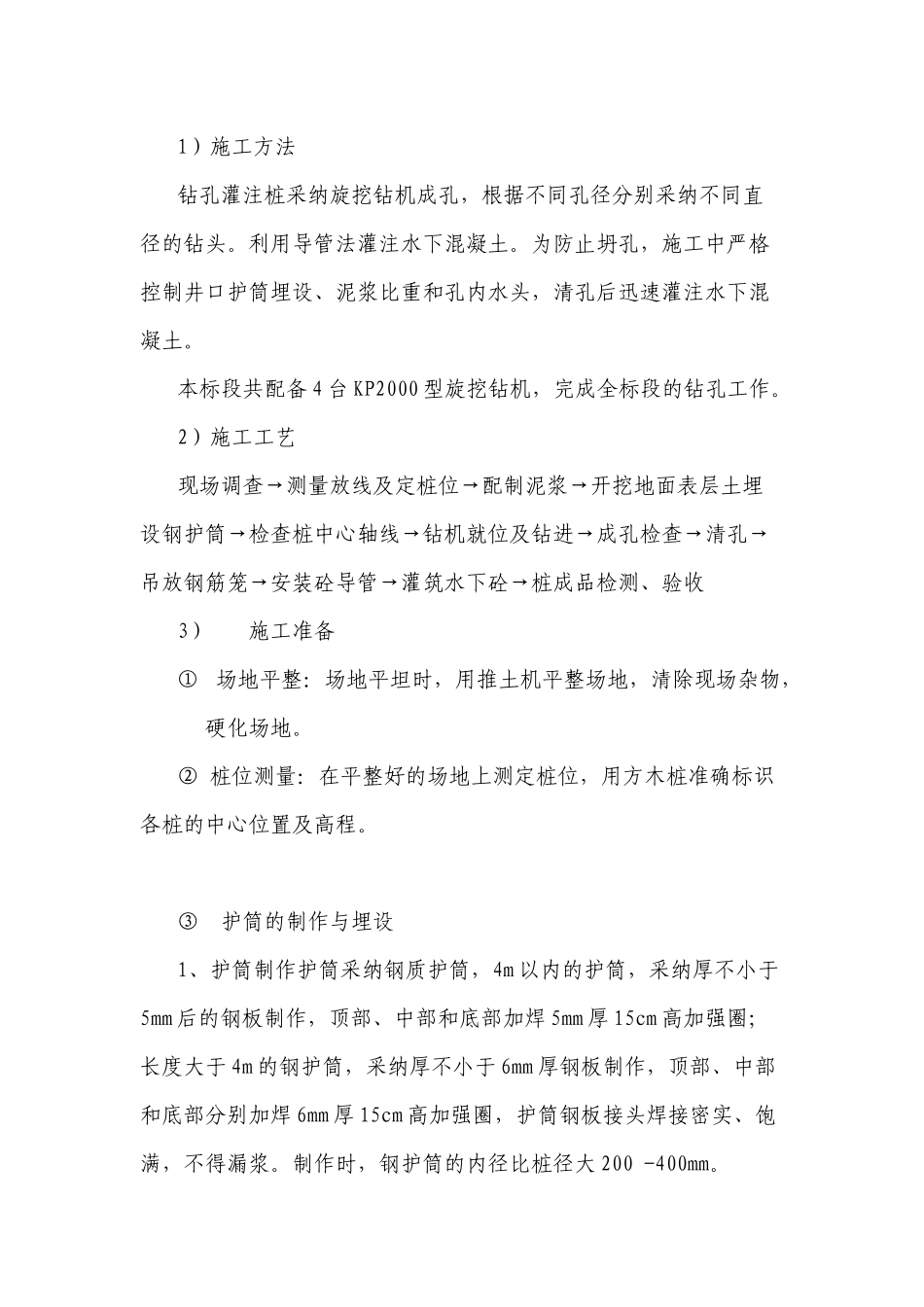

1）施工方法钻孔灌注桩采纳旋挖钻机成孔，根据不同孔径分别采纳不同直径的钻头。利用导管法灌注水下混凝土。为防止坍孔，施工中严格控制井口护筒埋设、泥浆比重和孔内水头，清孔后迅速灌注水下混凝土。本标段共配备 4 台 KP2000 型旋挖钻机，完成全标段的钻孔工作。2）施工工艺现场调查→测量放线及定桩位→配制泥浆→开挖地面表层土埋设钢护筒→检查桩中心轴线→钻机就位及钻进→成孔检查→清孔→吊放钢筋笼→安装砼导管→灌筑水下砼→桩成品检测、验收 3） 施工准备① 场地平整：场地平坦时，用推土机平整场地，清除现场杂物，硬化场地。② 桩位测量：在平整好的场地上测定桩位，用方木桩准确标识各桩的中心位置及高程。③ 护筒的制作与埋设1、护筒制作护筒采纳钢质护筒，4m 以内的护筒，采纳厚不小于5mm 后的钢板制作，顶部、中部和底部加焊 5mm 厚 15cm 高加强圈；长度大于 4m 的钢护筒，采纳厚不小于 6mm 厚钢板制作，顶部、中部和底部分别加焊 6mm 厚 15cm 高加强圈，护筒钢板接头焊接密实、饱满，不得漏浆。制作时，钢护筒的内径比桩径大 200 -400mm。2、 护筒埋设钢护筒埋置高出施施工场地面 0.3m；若桩孔在河流中，应将钢护筒埋置至较坚硬密实的土层中深 0.5m 以上；钢护筒顶高出施工水位或地下水位 1.5m，并高出施施工场地面 0.3m。（1）埋设护筒采纳挖坑法，由吊车安放。（2）测量队对要埋设护筒的桩位进行放样，现场技术人员复核，所挖坑直径为护筒直径加 40cm，深度为护筒长度。（3）在孔内回填 30～50cm 粘土，并夯击密实。（4）利用护桩拉线绳定出桩位中心，再用线锤将桩位中心点引至孔底。（5）用吊车吊放护筒至坑内，用线绳连接护筒顶部，吊垂线，用吊车挪动护筒，使护筒中心基本与桩位中心重合，其偏差不大于3cm。（6）护筒位置确定后，吊垂线，用钢卷尺量测护筒顶部、中部、底部距离垂线的距离，检查护筒的竖直度。护筒斜度不大于 1％。（7）符合要求后在护筒周围对称填土，对称夯实。（8）四周夯填完成后，再次检测护筒的中心位置和竖直度。（9）测量护筒顶高程，根据桩顶设计高，计算桩孔需挖的深度。④ 钻孔泥浆：钻孔泥浆：在开钻前，应选择和备足良好的造浆粘土或膨润土，利用冲击造浆。钻孔中泥浆比重一般地层 1.1-1.3 ,松散地层 1.4-1.6。泥浆粘度一般地层 16-20s 卵石层为 25-35s。4） 钻孔1、钻机就位前，应对主要机具及配套设备进行检查、维修。放置钻机的起吊滑轮线、钻...
