钻孔灌注桩施工技术交底4

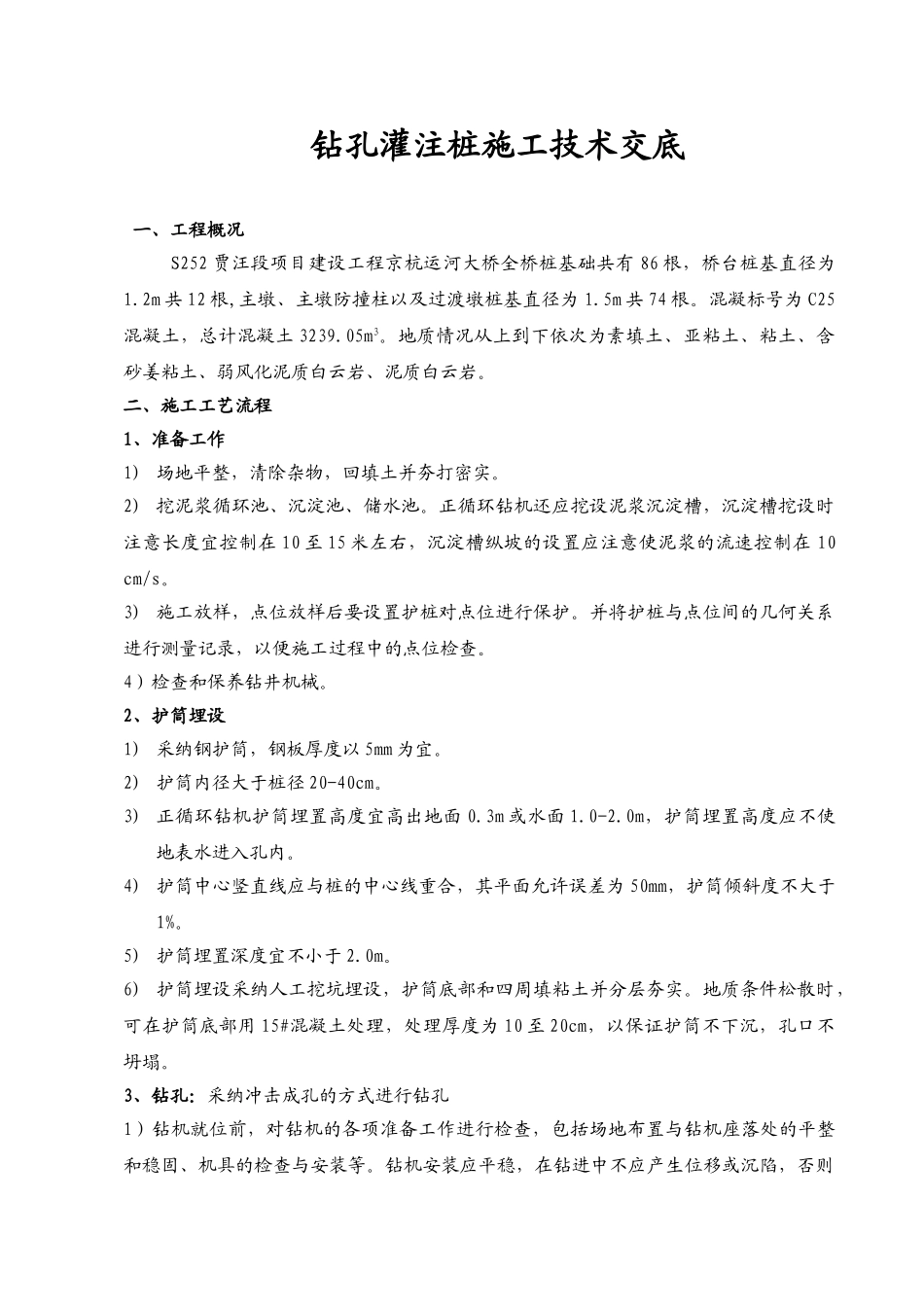

钻孔灌注桩施工技术交底 一、工程概况 S252 贾汪段项目建设工程京杭运河大桥全桥桩基础共有 86 根，桥台桩基直径为1.2m 共 12 根,主墩、主墩防撞柱以及过渡墩桩基直径为 1.5m 共 74 根。混凝标号为 C25混凝土，总计混凝土 3239.05m3。地质情况从上到下依次为素填土、亚粘土、粘土、含砂姜粘土、弱风化泥质白云岩、泥质白云岩。二、施工工艺流程1、准备工作 1) 场地平整，清除杂物，回填土并夯打密实。2) 挖泥浆循环池、沉淀池、储水池。正循环钻机还应挖设泥浆沉淀槽，沉淀槽挖设时注意长度宜控制在 10 至 15 米左右，沉淀槽纵坡的设置应注意使泥浆的流速控制在 10 cm/s。3) 施工放样，点位放样后要设置护桩对点位进行保护。并将护桩与点位间的几何关系进行测量记录，以便施工过程中的点位检查。4）检查和保养钻井机械。 2、护筒埋设1) 采纳钢护筒，钢板厚度以 5mm 为宜。2) 护筒内径大于桩径 20-40cm。3) 正循环钻机护筒埋置高度宜高出地面 0.3m 或水面 1.0-2.0m，护筒埋置高度应不使地表水进入孔内。4) 护筒中心竖直线应与桩的中心线重合，其平面允许误差为 50mm，护筒倾斜度不大于1%。5) 护筒埋置深度宜不小于 2.0m。6) 护筒埋设采纳人工挖坑埋设，护筒底部和四周填粘土并分层夯实。地质条件松散时，可在护筒底部用 15#混凝土处理，处理厚度为 10 至 20cm，以保证护筒不下沉，孔口不坍塌。3、钻孔：采纳冲击成孔的方式进行钻孔1）钻机就位前，对钻机的各项准备工作进行检查，包括场地布置与钻机座落处的平整和稳固、机具的检查与安装等。钻机安装应平稳，在钻进中不应产生位移或沉陷，否则应及时处理。 2）开钻前应对点位进行复测，同时现场技术员应对护筒抄平并对钻孔作业班组提供应钻深度。初钻时开孔孔位必须准确无误，开钻时应慢速进钻，待孔内泥浆浓度满足护壁和造浆要求且锥头全部进入泥浆后，方可加速进钻。3）钻孔过程中及时填写钻孔记录。交接班时上一班操作人员应对钻进情况和应注意的事项及时对下一班进行交底。4）钻孔作业分班分组进行，钻孔时常常对孔内泥浆进行取样检查，根据实际地质情况，随时调整泥浆各项指标。钻孔时注意地质结构层变化，在地质结构层变化处捞取渣样，判明地质结构层并作好记录，以便与地质断面图核对。5）钻进过程中因工作需要必须将钻锥提出孔口时，操作应稳当，防止锥头在提出孔口时碰撞护筒、孔壁和钩挂护筒底部造成塌孔或孔口塌陷。6）因故停钻时，应保持...
