铁路施工测量监理实施细则

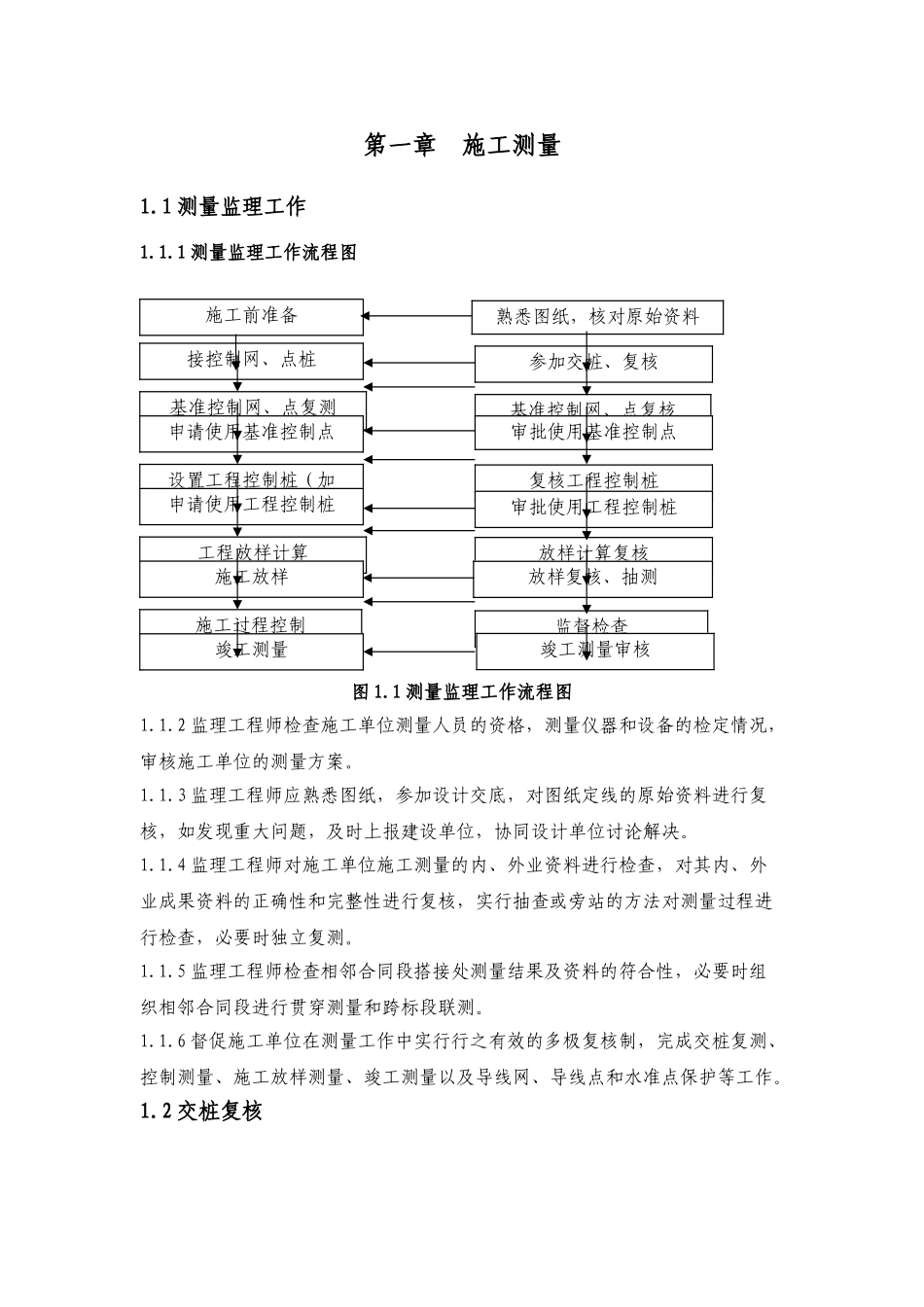

第一章 施工测量1.1 测量监理工作1.1.1 测量监理工作流程图图 1.1 测量监理工作流程图1.1.2 监理工程师检查施工单位测量人员的资格，测量仪器和设备的检定情况，审核施工单位的测量方案。1.1.3 监理工程师应熟悉图纸，参加设计交底，对图纸定线的原始资料进行复核，如发现重大问题，及时上报建设单位，协同设计单位讨论解决。1.1.4 监理工程师对施工单位施工测量的内、外业资料进行检查，对其内、外业成果资料的正确性和完整性进行复核，实行抽查或旁站的方法对测量过程进行检查，必要时独立复测。1.1.5 监理工程师检查相邻合同段搭接处测量结果及资料的符合性，必要时组织相邻合同段进行贯穿测量和跨标段联测。1.1.6 督促施工单位在测量工作中实行行之有效的多极复核制，完成交桩复测、控制测量、施工放样测量、竣工测量以及导线网、导线点和水准点保护等工作。1.2 交桩复核施工前准备熟悉图纸，核对原始资料接控制网、点桩参加交桩、复核基准控制网、点复测基准控制网、点复核申请使用基准控制点审批使用基准控制点复核工程控制桩设置工程控制桩（加密）申请使用工程控制桩审批使用工程控制桩工程放样计算放样计算复核施工放样放样复核、抽测施工过程控制监督检查竣工测量竣工测量审核1.2.1 开工前，监理工程师应参加由建设单位主持的勘察设计单位向施工单位进行的现场交桩工作，并与建设单位、设计单位、施工单位一起签署交接桩文件记录。1 平面控制导线网、点桩、交点桩、副交点桩、直线上的转点桩、圆曲线及缓和曲线的要素点桩。2 永久水准基点及增设的临时水准基点桩。3 大型建筑物（如桥梁、隧道等）或复杂地段的平面控制桩及勘察设计单位提供的测算和精度评定资料。4 控制桩的护桩。1.2.2 监理工程师应根据招标文件和法律规范要求检查交桩数量、精度，签署手续及各种数据应齐全。若重要桩丢失，不能满足施工测量需要时，应向建设单位报告。1.3 工程复测1.3.1 导线和水准控制网复测1.3.1.1 交桩工作完成后，监理工程师应参加施工单位的交桩复测工作，检查复测人员资格、测量仪器、作业方法、测量资料、桩撅、贯穿精度，根据测量记录进行抽查，并定期检查控制网的复测工作。1.3.1.2 交桩复测工作完成后，监理工程师应督促施工单位建立施工测量控制网、按工程需要加密控制导线网及水准点。监理工程师对施工单位加密引测的控制点、水准点测量成果和记录进行审核。1.3.1.3 导线和水准控制网复测的质量控制要点1 控制导线...
