锅炉双室平衡容器测汽包水位原理

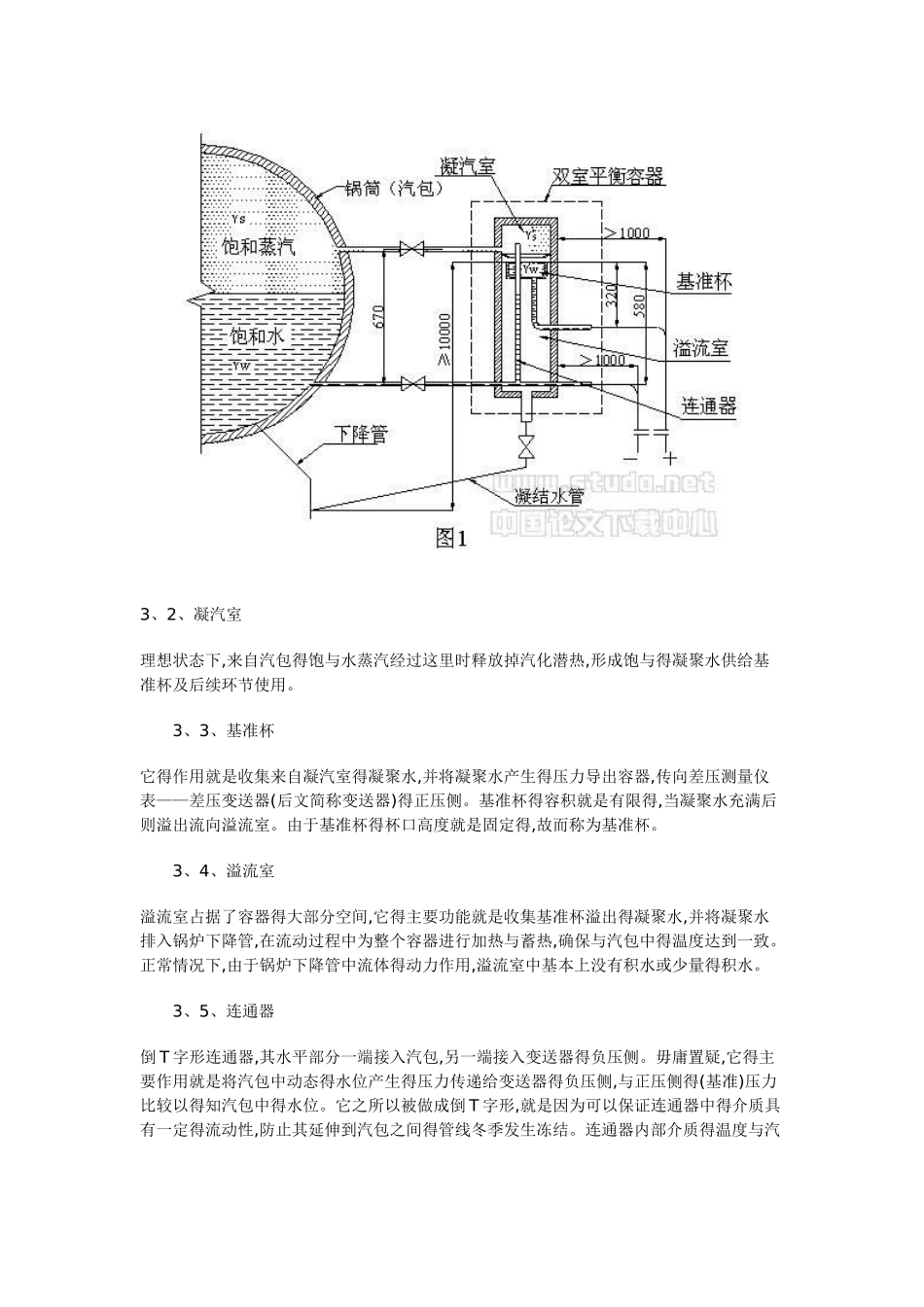

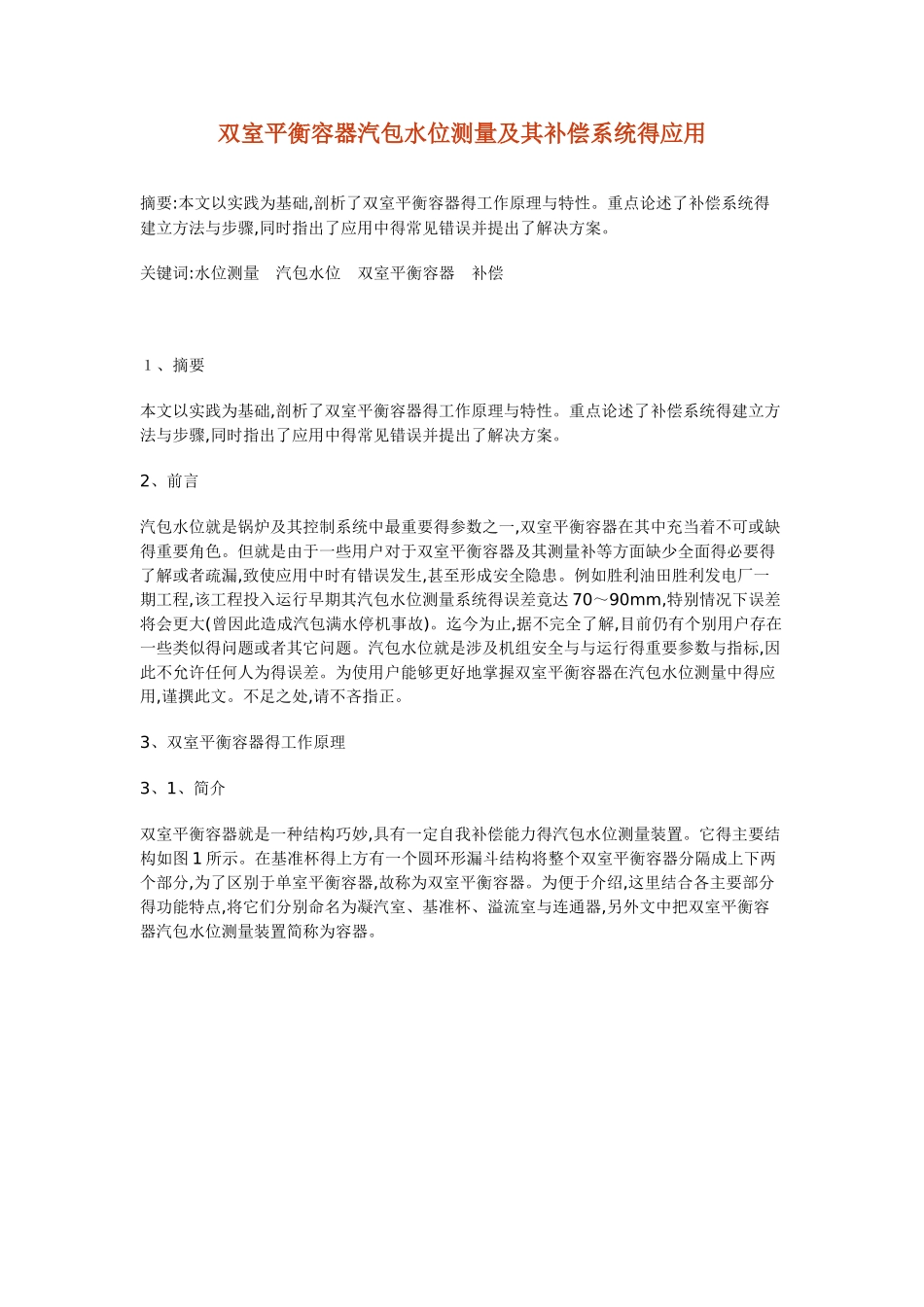

双室平衡容器汽包水位测量及其补偿系统得应用摘要:本文以实践为基础,剖析了双室平衡容器得工作原理与特性。重点论述了补偿系统得建立方法与步骤,同时指出了应用中得常见错误并提出了解决方案。 关键词:水位测量 汽包水位 双室平衡容器 补偿 １、摘要本文以实践为基础,剖析了双室平衡容器得工作原理与特性。重点论述了补偿系统得建立方法与步骤,同时指出了应用中得常见错误并提出了解决方案。2、前言汽包水位就是锅炉及其控制系统中最重要得参数之一,双室平衡容器在其中充当着不可或缺得重要角色。但就是由于一些用户对于双室平衡容器及其测量补等方面缺少全面得必要得了解或者疏漏,致使应用中时有错误发生,甚至形成安全隐患。例如胜利油田胜利发电厂一期工程,该工程投入运行早期其汽包水位测量系统得误差竟达 70～90mm,特别情况下误差将会更大(曾因此造成汽包满水停机事故)。迄今为止,据不完全了解,目前仍有个别用户存在一些类似得问题或者其它问题。汽包水位就是涉及机组安全与与运行得重要参数与指标,因此不允许任何人为得误差。为使用户能够更好地掌握双室平衡容器在汽包水位测量中得应用,谨撰此文。不足之处,请不吝指正。3、双室平衡容器得工作原理3、1、简介 双室平衡容器就是一种结构巧妙,具有一定自我补偿能力得汽包水位测量装置。它得主要结构如图 1 所示。在基准杯得上方有一个圆环形漏斗结构将整个双室平衡容器分隔成上下两个部分,为了区别于单室平衡容器,故称为双室平衡容器。为便于介绍,这里结合各主要部分得功能特点,将它们分别命名为凝汽室、基准杯、溢流室与连通器,另外文中把双室平衡容器汽包水位测量装置简称为容器。3、2、凝汽室 理想状态下,来自汽包得饱与水蒸汽经过这里时释放掉汽化潜热,形成饱与得凝聚水供给基准杯及后续环节使用。 3、3、基准杯 它得作用就是收集来自凝汽室得凝聚水,并将凝聚水产生得压力导出容器,传向差压测量仪表——差压变送器(后文简称变送器)得正压侧。基准杯得容积就是有限得,当凝聚水充满后则溢出流向溢流室。由于基准杯得杯口高度就是固定得,故而称为基准杯。 3、4、溢流室 溢流室占据了容器得大部分空间,它得主要功能就是收集基准杯溢出得凝聚水,并将凝聚水排入锅炉下降管,在流动过程中为整个容器进行加热与蓄热,确保与汽包中得温度达到一致。正常情况下,由于锅炉下降管中流体得动力作用,溢流室中基本上没有积水或少量得积水。 3、5、连通器 倒 T 字形连通器,其水平部分一端接入...
