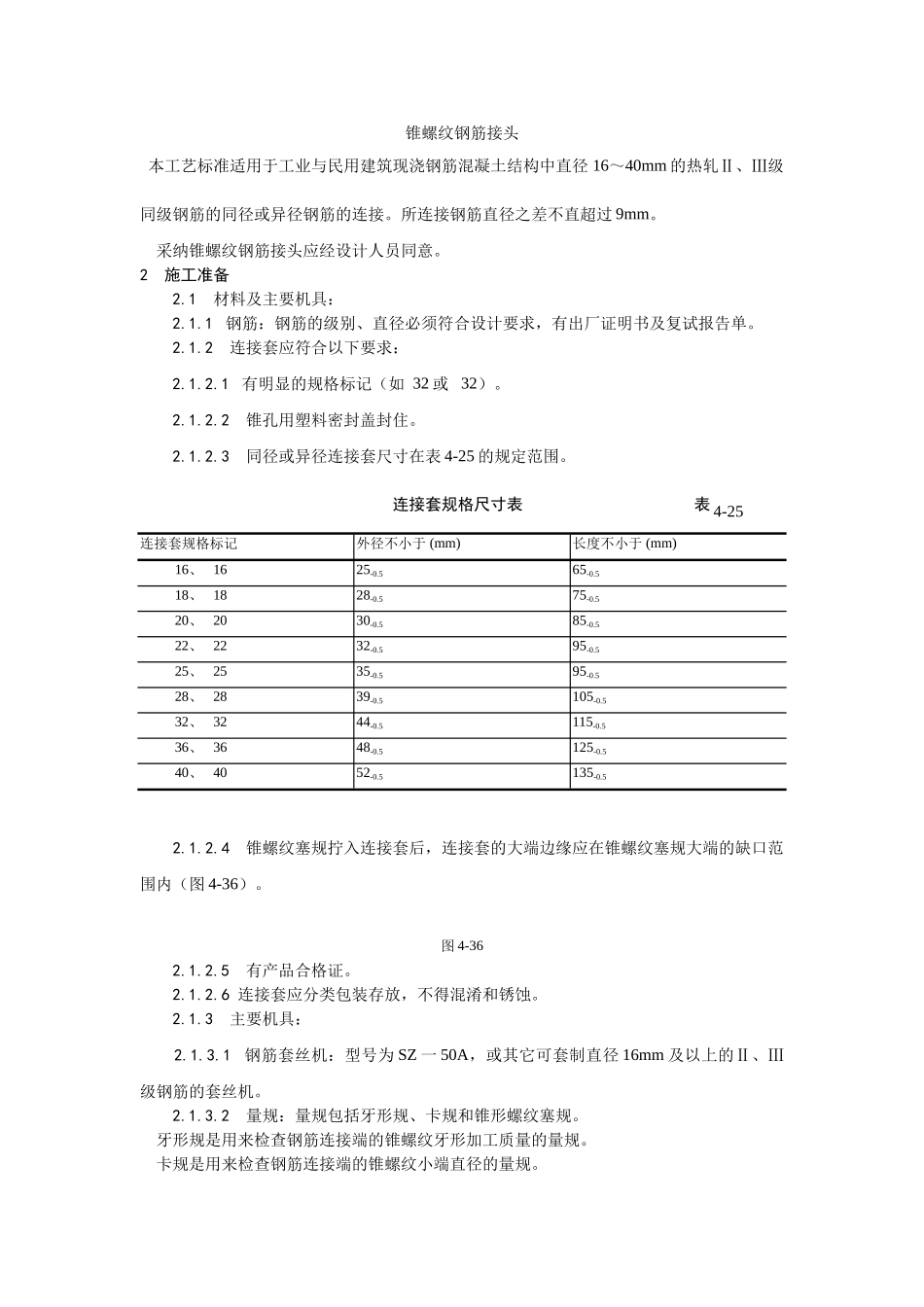

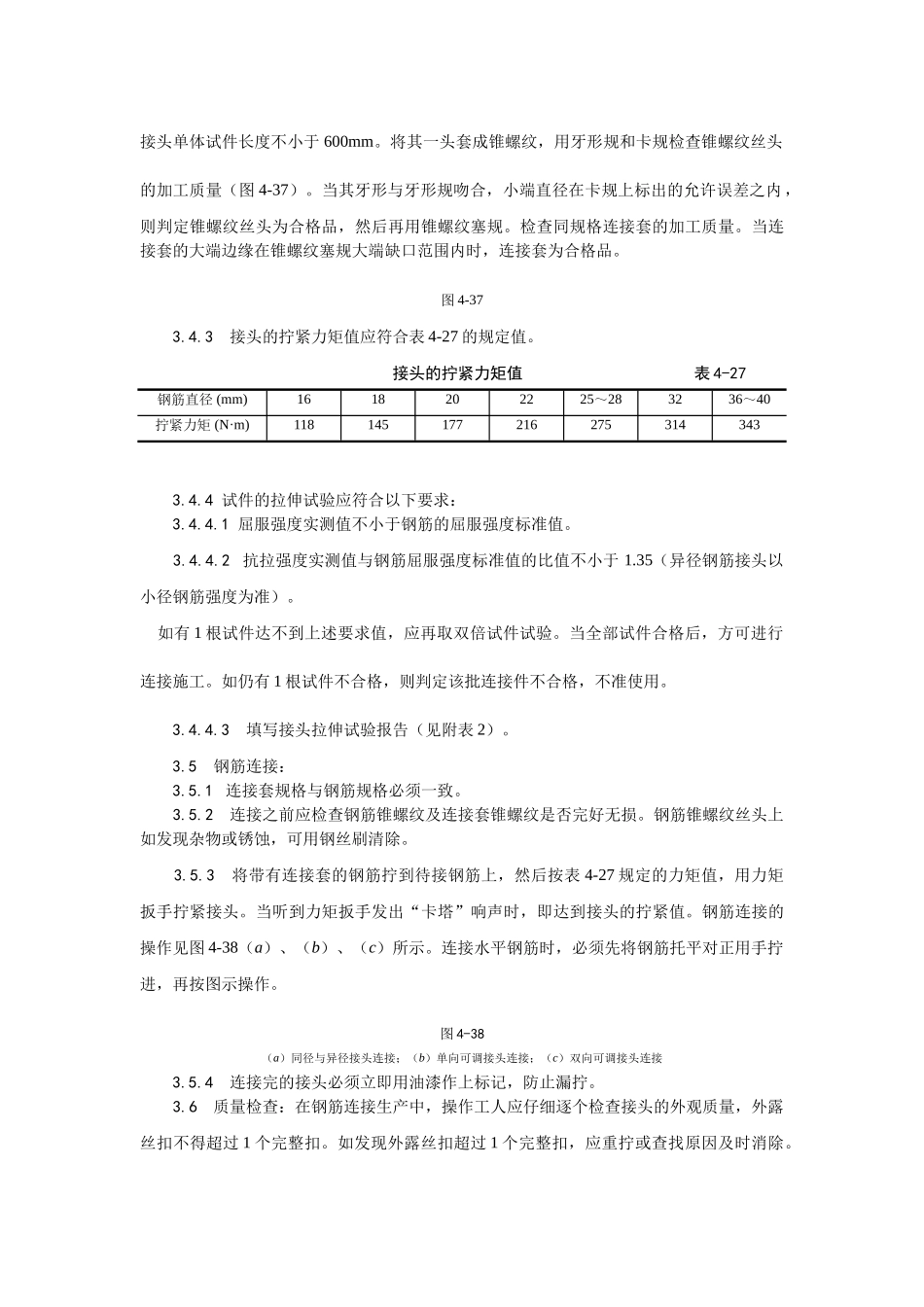

锥螺纹钢筋接头 本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径 16～40mm 的热轧Ⅱ、Ⅲ级同级钢筋的同径或异径钢筋的连接。所连接钢筋直径之差不直超过 9mm。 采纳锥螺纹钢筋接头应经设计人员同意。2 施工准备 2.1 材料及主要机具： 2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。 2.1.2 连接套应符合以下要求： 2.1.2.1 有明显的规格标记（如 32 或 32）。 2.1.2.2 锥孔用塑料密封盖封住。 2.1.2.3 同径或异径连接套尺寸在表 4-25 的规定范围。 连接套规格尺寸表 表 4-25连接套规格标记外径不小于 (mm)长度不小于 (mm) 16、 16 25-0.565-0.5 18、 18 28-0.575-0.5 20、 20 30-0.585-0.5 22、 22 32-0.595-0.5 25、 25 35-0.595-0.5 28、 28 39-0.5105-0.5 32、 32 44-0.5115-0.5 36、 3648-0.5125-0.5 40、 4052-0.5135-0.5 2.1.2.4 锥螺纹塞规拧入连接套后，连接套的大端边缘应在锥螺纹塞规大端的缺口范围内（图 4-36）。图 4-36 2.1.2.5 有产品合格证。 2.1.2.6 连接套应分类包装存放，不得混淆和锈蚀。 2.1.3 主要机具： 2.1.3.1 钢筋套丝机：型号为 SZ 一 50A，或其它可套制直径 16mm 及以上的Ⅱ、Ⅲ级钢筋的套丝机。 2.1.3.2 量规：量规包括牙形规、卡规和锥形螺纹塞规。 牙形规是用来检查钢筋连接端的锥螺纹牙形加工质量的量规。 卡规是用来检查钢筋连接端的锥螺纹小端直径的量规。 锥螺纹塞规是用来检查锥螺纹连接套的加工质量的量规。 2.1.3.3 力矩扳手：力矩扳手必须经计量管理部门批准，有制造计量器具许可证的生产厂生产的产品。力矩扳手需定期经计量管理部门批准生产的扭力仪检定，检定合格后方准使用。检定期限每半年一次，且新开工工程必须先进行检定方可使用。 2.2 作业条件： 2.2.1 操作工人（包括套丝的工人）必须经专门培训，并经考试合格后方可上岗。 2.2.2 接头位置应符合规定。 2.2.3 熟悉图纸，做好技术交底。3 操作工艺 3.1 工艺流程：钢筋下料→钢筋套丝→接头单体试件试验→钢筋连接→质量检查 3.2 钢筋下料可用钢筋切断机或砂轮锯，不得用气割下料。钢筋下料时，要求钢筋端面与钢筋轴线垂直，端头不得弯曲、不得出现马蹄形。 3.3 钢筋套丝： 3.3.1 套丝机必须用水溶性切削冷却润滑液，不得用机油润滑或不加润滑液套丝。 3.3.2 钢筋套丝质量必须用牙形规与卡规检查，钢筋的牙...
