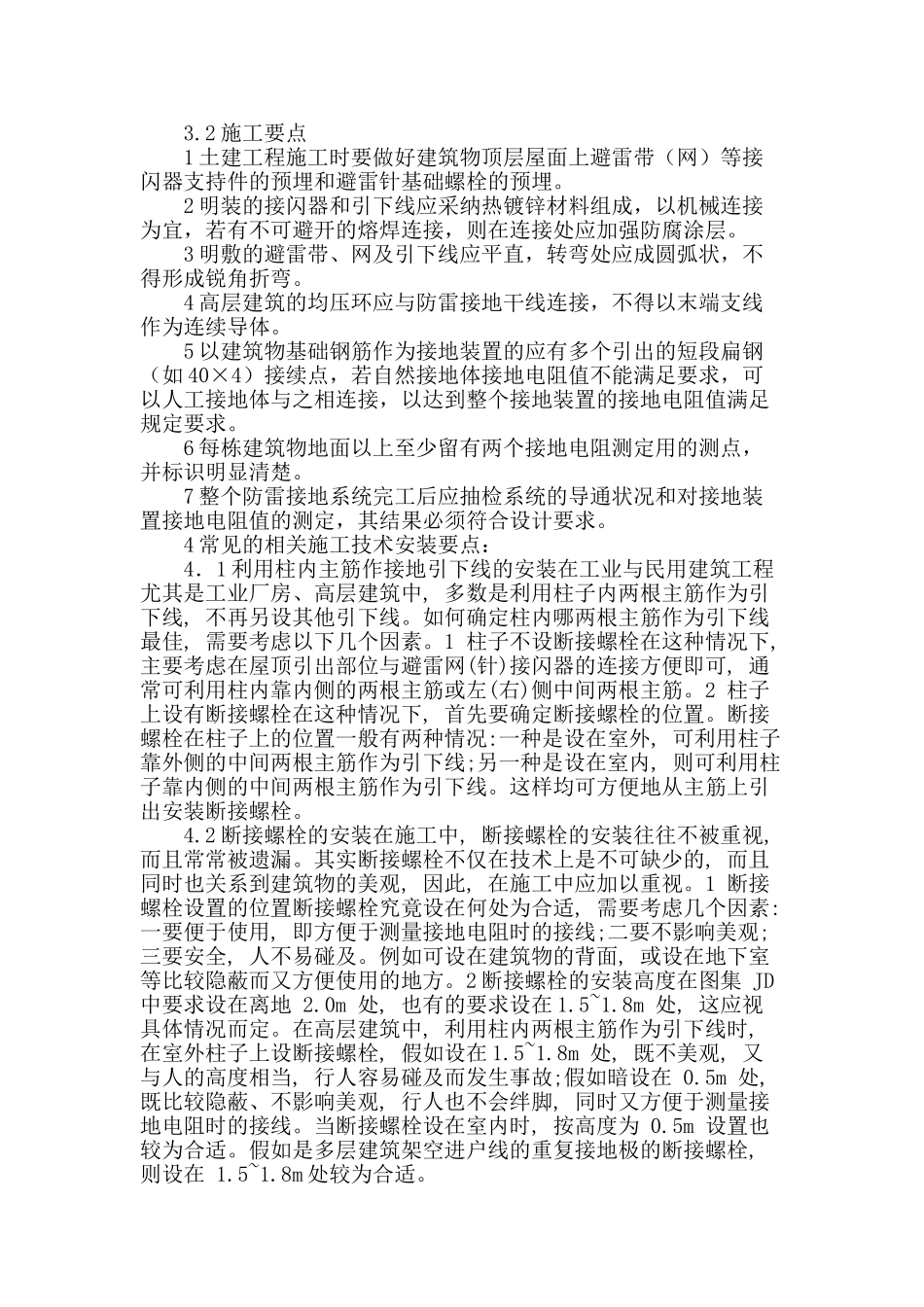

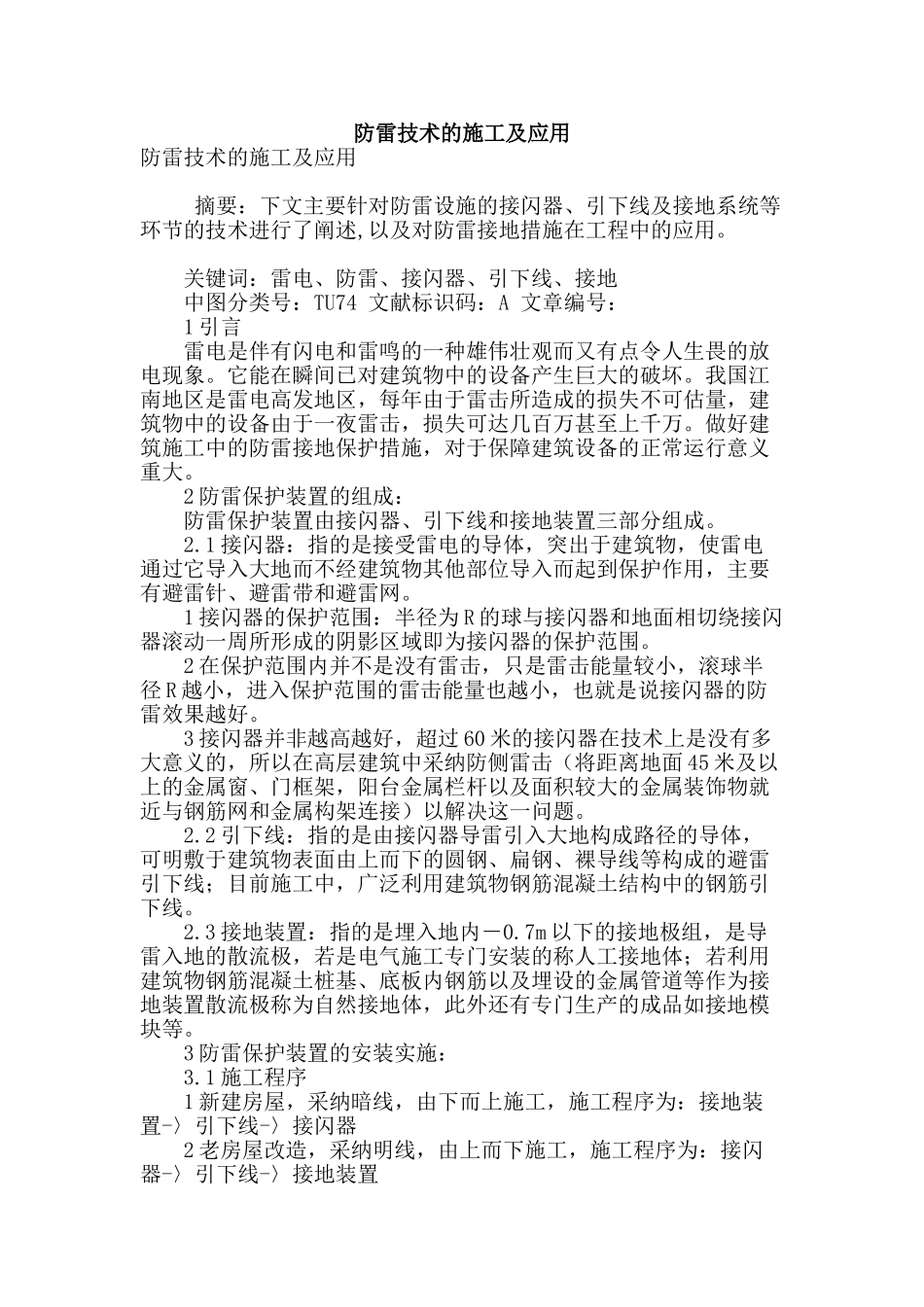

防雷技术的施工及应用防雷技术的施工及应用 摘要：下文主要针对防雷设施的接闪器、引下线及接地系统等环节的技术进行了阐述,以及对防雷接地措施在工程中的应用。 关键词：雷电、防雷、接闪器、引下线、接地 中图分类号：TU74 文献标识码：A 文章编号： 1 引言 雷电是伴有闪电和雷鸣的一种雄伟壮观而又有点令人生畏的放电现象。它能在瞬间已对建筑物中的设备产生巨大的破坏。我国江南地区是雷电高发地区，每年由于雷击所造成的损失不可估量，建筑物中的设备由于一夜雷击，损失可达几百万甚至上千万。做好建筑施工中的防雷接地保护措施，对于保障建筑设备的正常运行意义重大。 2 防雷保护装置的组成： 防雷保护装置由接闪器、引下线和接地装置三部分组成。 2.1 接闪器：指的是接受雷电的导体，突出于建筑物，使雷电通过它导入大地而不经建筑物其他部位导入而起到保护作用，主要有避雷针、避雷带和避雷网。 1 接闪器的保护范围：半径为 R 的球与接闪器和地面相切绕接闪器滚动一周所形成的阴影区域即为接闪器的保护范围。 2 在保护范围内并不是没有雷击，只是雷击能量较小，滚球半径 R 越小，进入保护范围的雷击能量也越小，也就是说接闪器的防雷效果越好。 3 接闪器并非越高越好，超过 60 米的接闪器在技术上是没有多大意义的，所以在高层建筑中采纳防侧雷击（将距离地面 45 米及以上的金属窗、门框架，阳台金属栏杆以及面积较大的金属装饰物就近与钢筋网和金属构架连接）以解决这一问题。 2.2 引下线：指的是由接闪器导雷引入大地构成路径的导体，可明敷于建筑物表面由上而下的圆钢、扁钢、裸导线等构成的避雷引下线；目前施工中，广泛利用建筑物钢筋混凝土结构中的钢筋引下线。 2.3 接地装置：指的是埋入地内－0.7m 以下的接地极组，是导雷入地的散流极，若是电气施工专门安装的称人工接地体；若利用建筑物钢筋混凝土桩基、底板内钢筋以及埋设的金属管道等作为接地装置散流极称为自然接地体，此外还有专门生产的成品如接地模块等。 3 防雷保护装置的安装实施： 3.1 施工程序 1 新建房屋，采纳暗线，由下而上施工，施工程序为：接地装置-〉引下线-〉接闪器 2 老房屋改造，采纳明线，由上而下施工，施工程序为：接闪器-〉引下线-〉接地装置 3.2 施工要点 1 土建工程施工时要做好建筑物顶层屋面上避雷带（网）等接闪器支持件的预埋和避雷针基础螺栓的预埋。 2 明装的接闪器和引下线应采纳热镀锌材料组成...
