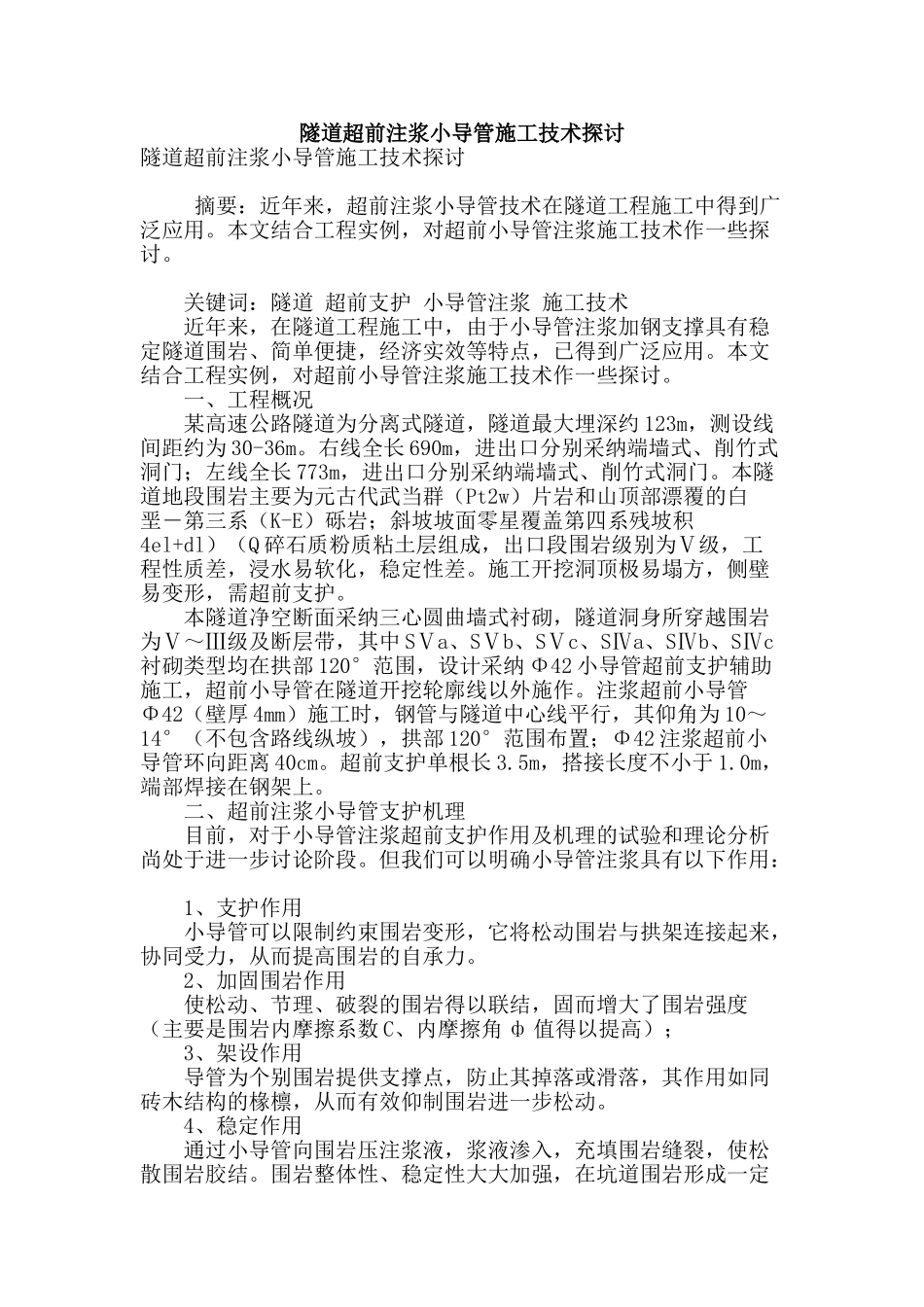

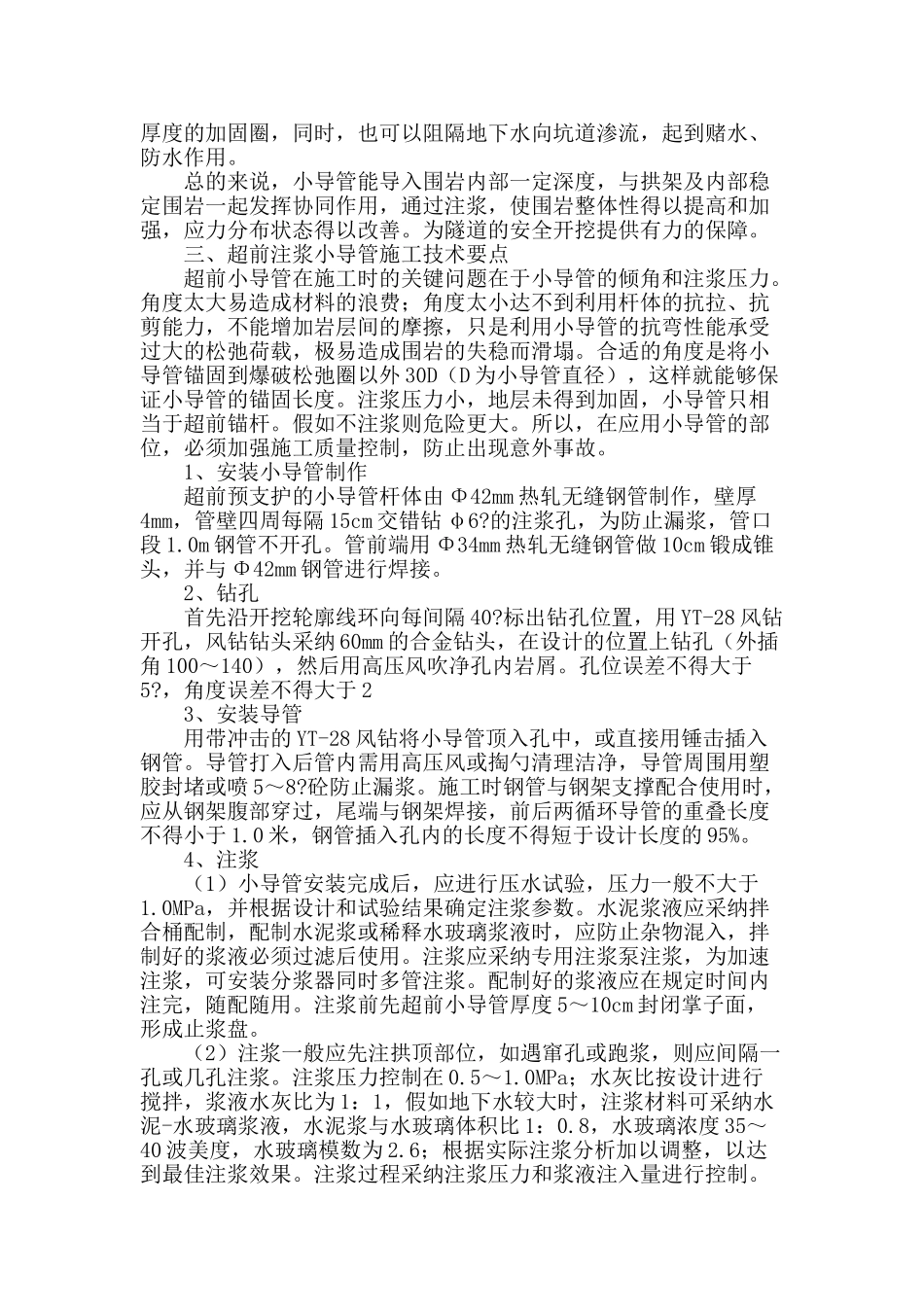

隧道超前注浆小导管施工技术探讨隧道超前注浆小导管施工技术探讨 摘要：近年来，超前注浆小导管技术在隧道工程施工中得到广泛应用。本文结合工程实例，对超前小导管注浆施工技术作一些探讨。 关键词：隧道 超前支护 小导管注浆 施工技术 近年来，在隧道工程施工中，由于小导管注浆加钢支撑具有稳定隧道围岩、简单便捷，经济实效等特点，已得到广泛应用。本文结合工程实例，对超前小导管注浆施工技术作一些探讨。 一、工程概况 某高速公路隧道为分离式隧道，隧道最大埋深约 123m，测设线间距约为 30-36m。右线全长 690m，进出口分别采纳端墙式、削竹式洞门；左线全长 773m，进出口分别采纳端墙式、削竹式洞门。本隧道地段围岩主要为元古代武当群（Pt2w）片岩和山顶部漂覆的白垩―第三系（K-E）砾岩；斜坡坡面零星覆盖第四系残坡积4el+dl）（Q 碎石质粉质粘土层组成，出口段围岩级别为Ⅴ级，工程性质差，浸水易软化，稳定性差。施工开挖洞顶极易塌方，侧壁易变形，需超前支护。 本隧道净空断面采纳三心圆曲墙式衬砌，隧道洞身所穿越围岩为Ⅴ～Ⅲ级及断层带，其中 SⅤa、SⅤb、SⅤc、SⅣa、SⅣb、SⅣc衬砌类型均在拱部 120°范围，设计采纳 Φ42 小导管超前支护辅助施工，超前小导管在隧道开挖轮廓线以外施作。注浆超前小导管Φ42（壁厚 4mm）施工时，钢管与隧道中心线平行，其仰角为 10～14°（不包含路线纵坡），拱部 120°范围布置；Φ42 注浆超前小导管环向距离 40cm。超前支护单根长 3.5m，搭接长度不小于 1.0m，端部焊接在钢架上。 二、超前注浆小导管支护机理 目前，对于小导管注浆超前支护作用及机理的试验和理论分析尚处于进一步讨论阶段。但我们可以明确小导管注浆具有以下作用： 1、支护作用 小导管可以限制约束围岩变形，它将松动围岩与拱架连接起来，协同受力，从而提高围岩的自承力。 2、加固围岩作用 使松动、节理、破裂的围岩得以联结，固而增大了围岩强度（主要是围岩内摩擦系数 C、内摩擦角 ф 值得以提高）； 3、架设作用 导管为个别围岩提供支撑点，防止其掉落或滑落，其作用如同砖木结构的椽檩，从而有效仰制围岩进一步松动。 4、稳定作用 通过小导管向围岩压注浆液，浆液渗入，充填围岩缝裂，使松散围岩胶结。围岩整体性、稳定性大大加强，在坑道围岩形成一定厚度的加固圈，同时，也可以阻隔地下水向坑道渗流，起到赌水、防水作用。 总的来说，小导管能导入围岩内部一定深度，与拱架及...
