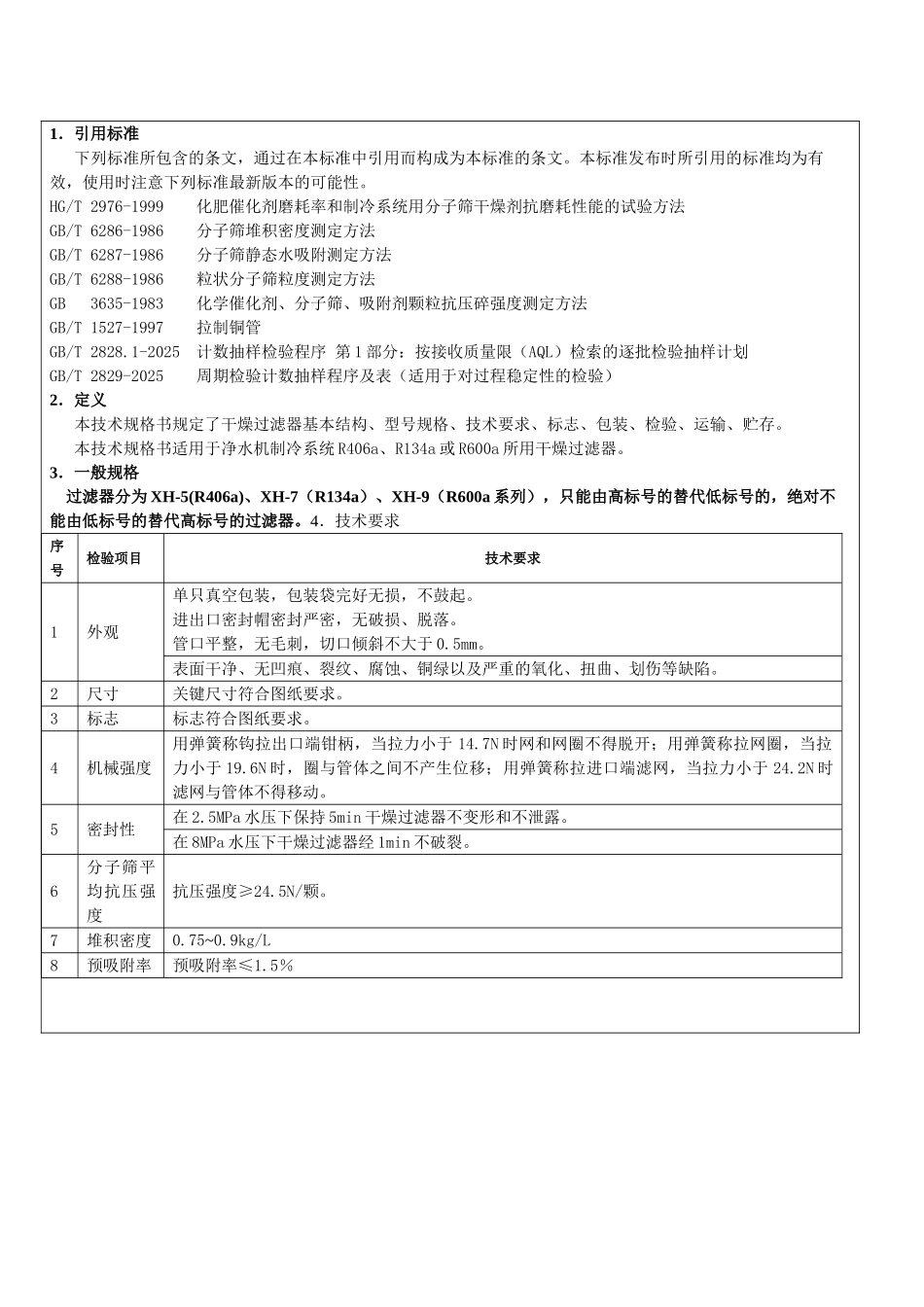

零部件技术规格书干燥过滤器VIP专享

1．引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准发布时所引用的标准均为有效，使用时注意下列标准最新版本的可能性。HG/T 2976-1999 化肥催化剂磨耗率和制冷系统用分子筛干燥剂抗磨耗性能的试验方法GB/T 6286-1986 分子筛堆积密度测定方法GB/T 6287-1986 分子筛静态水吸附测定方法GB/T 6288-1986 粒状分子筛粒度测定方法GB 3635-1983 化学催化剂、分子筛、吸附剂颗粒抗压碎强度测定方法GB/T 1527-1997 拉制铜管GB/T 2828.1-2025 计数抽样检验程序 第 1 部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T 2829-2025 周期检验计数抽样程序及表（适用于对过程稳定性的检验）2．定义本技术规格书规定了干燥过滤器基本结构、型号规格、技术要求、标志、包装、检验、运输、贮存。本技术规格书适用于净水机制冷系统 R406a、R134a 或 R600a 所用干燥过滤器。3．一般规格过滤器分为 XH-5(R406a)、XH-7（R134a）、XH-9（R600a 系列），只能由高标号的替代低标号的，绝对不能由低标号的替代高标号的过滤器。4．技术要求序号检验项目技术要求1外观单只真空包装，包装袋完好无损，不鼓起。进出口密封帽密封严密，无破损、脱落。管口平整，无毛刺，切口倾斜不大于 0.5mm。表面干净、无凹痕、裂纹、腐蚀、铜绿以及严重的氧化、扭曲、划伤等缺陷。2尺寸关键尺寸符合图纸要求。3标志标志符合图纸要求。4机械强度用弹簧称钩拉出口端钳柄，当拉力小于 14.7N 时网和网圈不得脱开；用弹簧称拉网圈，当拉力小于 19.6N 时，圈与管体之间不产生位移；用弹簧称拉进口端滤网，当拉力小于 24.2N 时滤网与管体不得移动。5密封性在 2.5MPa 水压下保持 5min 干燥过滤器不变形和不泄露。在 8MPa 水压下干燥过滤器经 1min 不破裂。6分子筛平均抗压强度抗压强度≥24.5N/颗。7堆积密度0.75~0.9kg/L8预吸附率预吸附率≤1.5％序号检验项目检验要求9粉尘量及杂质粉尘量及杂质≤0.5mg/g10内外表面质量试验样放入温度 50±2℃，相对湿度为 98%的高温高湿箱中，保持 240h，取出观察，不得出现蓝绿色锈斑。11静态水吸附静态水吸附值≥200mg/g12分子筛重量按图纸重量要求， 正 5%负 0%5 配（附）件清单及技术要求（无）6 产品认证要求（无）7、检验与试验方法序号项目特性 重要度检 验种类试验方法1外观CS/T目测2尺寸BS/T游标卡尺测量3标志CS/T目测4机械强度BT在出口端前部将管割开，用钳夹住滤网，...
