顶管专项安全文明施工方案

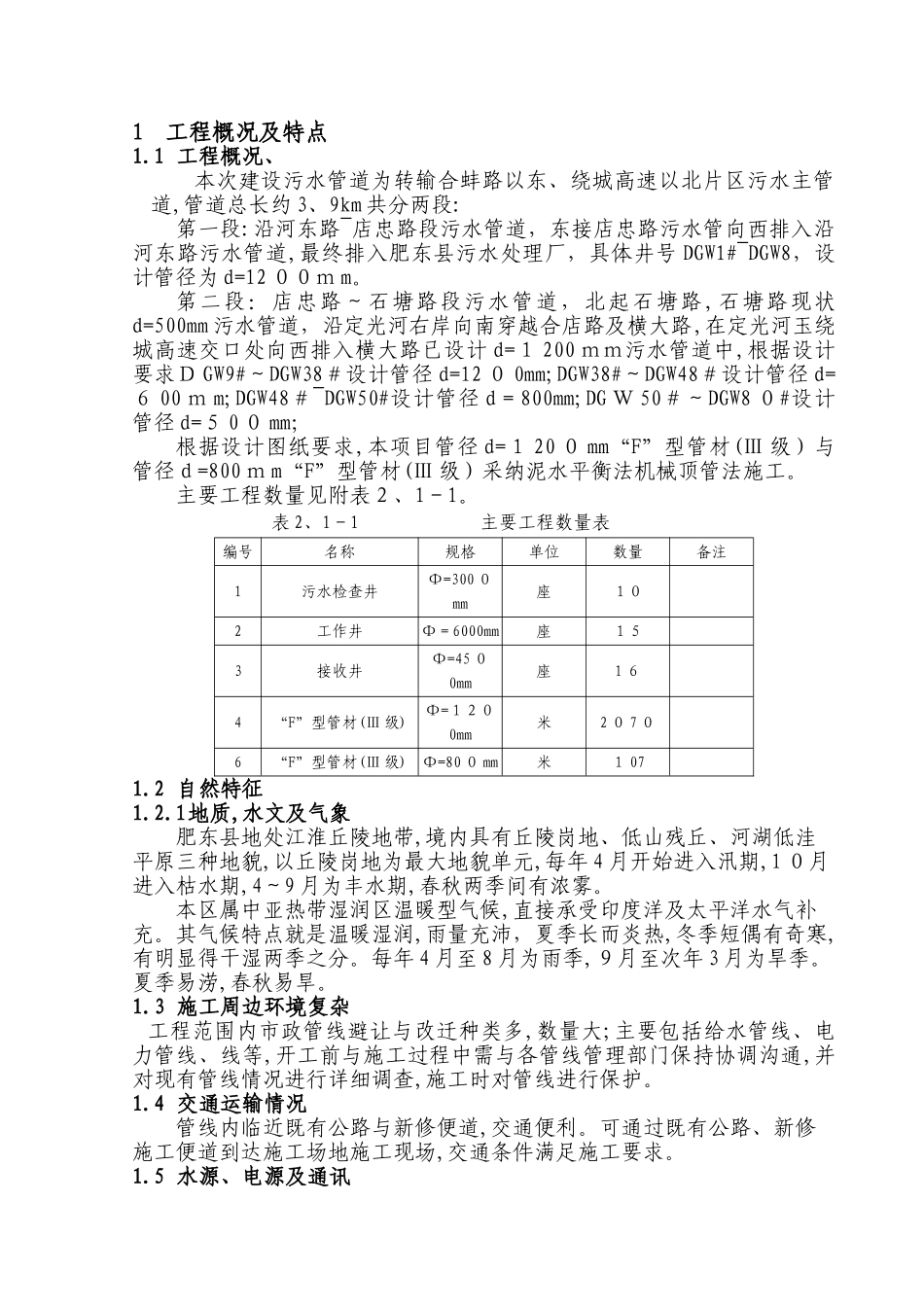

1工程概况及特点1.1 工程概况、本次建设污水管道为转输合蚌路以东、绕城高速以北片区污水主管道,管道总长约 3、9km 共分两段:第一段:沿河东路~店忠路段污水管道，东接店忠路污水管向西排入沿河东路污水管道,最终排入肥东县污水处理厂，具体井号 DGW1#~DGW8，设计管径为 d=12 ００ｍ m。第二段：店忠路～石塘路段污水管道，北起石塘路,石塘路现状d=500mm 污水管道，沿定光河右岸向南穿越合店路及横大路,在定光河玉绕城高速交口处向西排入横大路已设计 d=１ 200 ｍｍ污水管道中,根据设计要求Ｄ GW9#～DGW38＃设计管径 d=12 ０ 0mm;DGW38#～DGW48＃设计管径 d=６ 00 ｍ m;DGW48＃~DGW50#设计管径 d＝800mm;DG Ｗ 50＃～DGW8 ０#设计管径 d=５ 0 ０ mm；根据设计图纸要求,本项目管径 d=１ 20 ０ mm“F”型管材(Ⅲ 级）与管径ｄ=800 ｍ m“F”型管材(Ⅲ 级）采纳泥水平衡法机械顶管法施工。主要工程数量见附表２、1－1。 表 2、1－1 主要工程数量表编号名称规格单位数量备注1污水检查井Φ=300 ０mm座１０2工作井Φ＝6000mm座１５3接收井Φ=45 ０0mm座1 ６4“F”型管材(Ⅲ 级)Φ=１２０0mm米2 ０ 7 ０6“F”型管材(Ⅲ 级)Φ=80 ０ mm米１ 071.2 自然特征1.2.1地质,水文及气象肥东县地处江淮丘陵地带,境内具有丘陵岗地、低山残丘、河湖低洼平原三种地貌,以丘陵岗地为最大地貌单元,每年 4 月开始进入汛期,1 ０月进入枯水期,4～9 月为丰水期,春秋两季间有浓雾。本区属中亚热带湿润区温暖型气候,直接承受印度洋及太平洋水气补充。其气候特点就是温暖湿润,雨量充沛，夏季长而炎热,冬季短偶有奇寒,有明显得干湿两季之分。每年 4 月至 8 月为雨季,９月至次年 3 月为旱季。夏季易涝,春秋易旱。1.3 施工周边环境复杂工程范围内市政管线避让与改迁种类多,数量大;主要包括给水管线、电力管线、线等,开工前与施工过程中需与各管线管理部门保持协调沟通,并对现有管线情况进行详细调查,施工时对管线进行保护。1.4 交通运输情况管线内临近既有公路与新修便道,交通便利。可通过既有公路、新修施工便道到达施工场地施工现场,交通条件满足施工要求。1.5 水源、电源及通讯(１)施工用水:可利用城市自来水及地下水。(２)施工用电:电力资源丰富,高压电力线交错或平行线路分布,施工用电可就近引入,不方便地段采纳发电机组自行发电。(3）移动通讯网络较好,便于施工生产指挥。1.6 施工场地条件(１)由于本工程施工...
