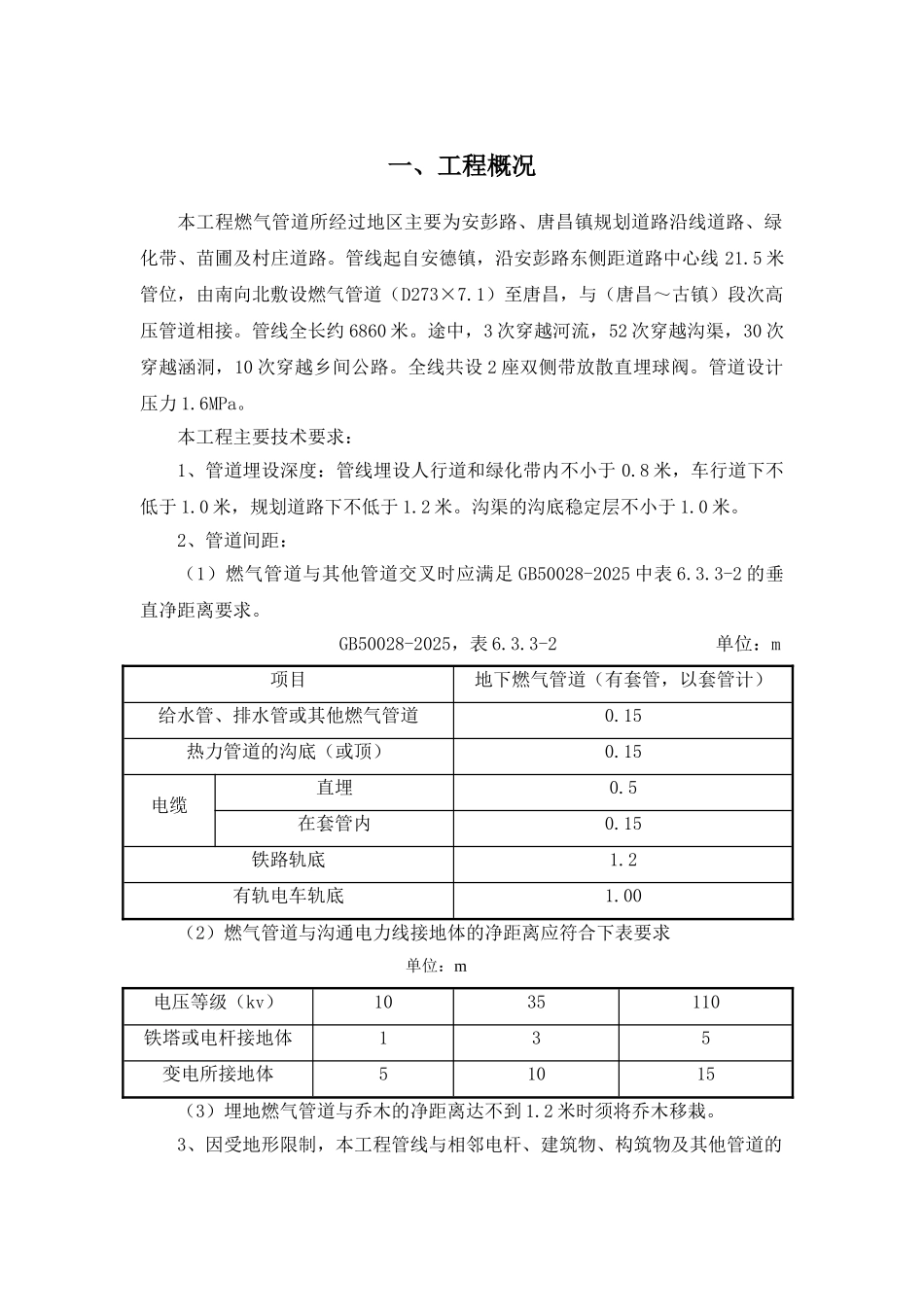

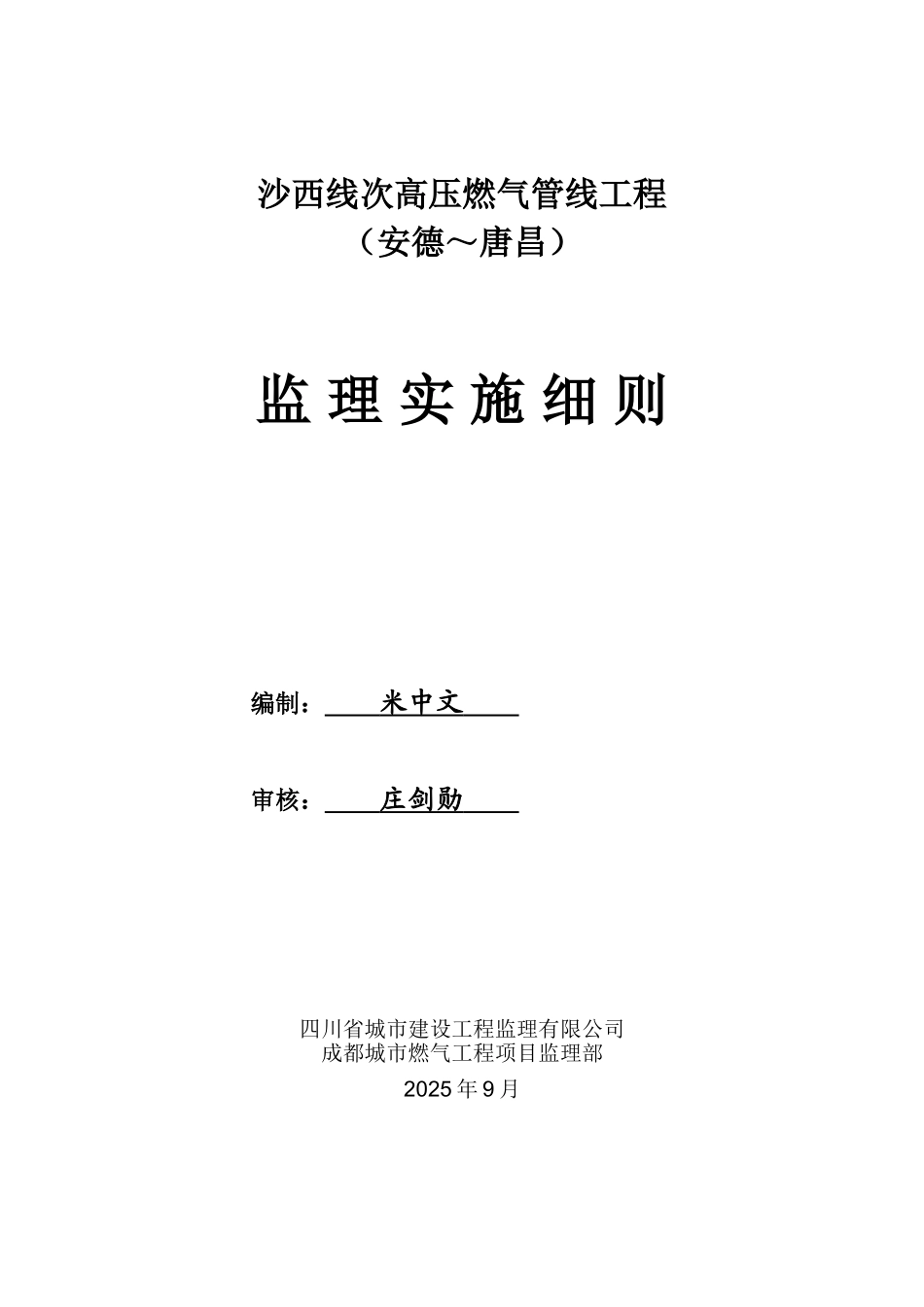

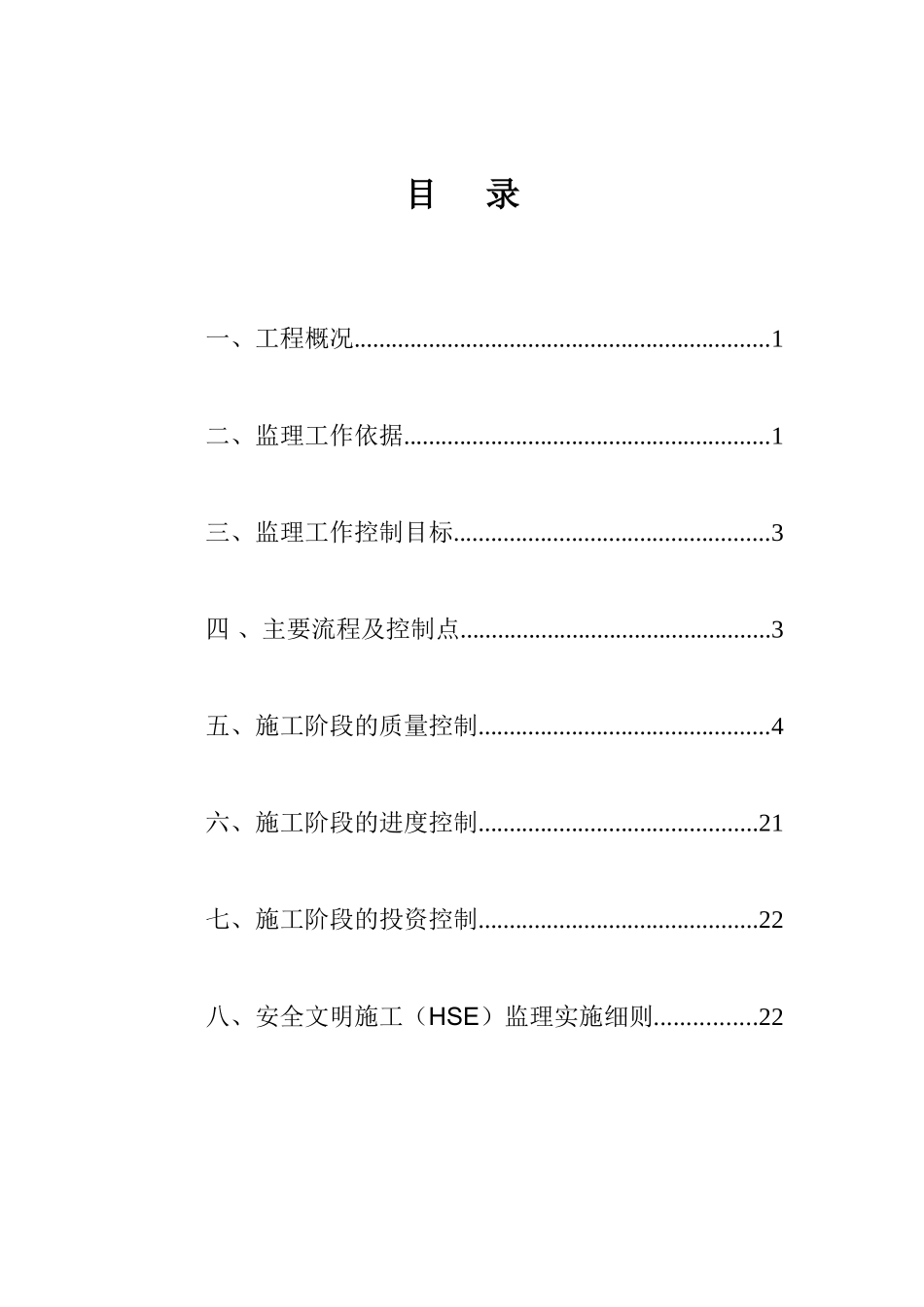

沙西线次高压燃气管线工程（安德～唐昌）监 理 实 施 细 则编制： 米中文 审核： 庄剑勋 四川省城市建设工程监理有限公司成都城市燃气工程项目监理部2025 年 9 月目 录一、工程概况...................................................................1二、监理工作依据...........................................................1三、监理工作控制目标...................................................3四 、主要流程及控制点..................................................3五、施工阶段的质量控制...............................................4六、施工阶段的进度控制.............................................21七、施工阶段的投资控制.............................................22八、安全文明施工（HSE）监理实施细则................22一、工程概况本工程燃气管道所经过地区主要为安彭路、唐昌镇规划道路沿线道路、绿化带、苗圃及村庄道路。管线起自安德镇，沿安彭路东侧距道路中心线 21.5 米管位，由南向北敷设燃气管道（D273×7.1）至唐昌，与（唐昌～古镇）段次高压管道相接。管线全长约 6860 米。途中，3 次穿越河流，52 次穿越沟渠，30 次穿越涵洞，10 次穿越乡间公路。全线共设 2 座双侧带放散直埋球阀。管道设计压力 1.6MPa。本工程主要技术要求：1、管道埋设深度：管线埋设人行道和绿化带内不小于 0.8 米，车行道下不低于 1.0 米，规划道路下不低于 1.2 米。沟渠的沟底稳定层不小于 1.0 米。2、管道间距：（1）燃气管道与其他管道交叉时应满足 GB50028-2025 中表 6.3.3-2 的垂直净距离要求。 GB50028-2025，表 6.3.3-2 单位：m项目地下燃气管道（有套管，以套管计）给水管、排水管或其他燃气管道0.15热力管道的沟底（或顶）0.15电缆直埋0.5在套管内0.15铁路轨底1.2有轨电车轨底1.00（2）燃气管道与沟通电力线接地体的净距离应符合下表要求 单位：m电压等级（kv）1035110铁塔或电杆接地体135变电所接地体51015（3）埋地燃气管道与乔木的净距离达不到 1.2 米时须将乔木移栽。3、因受地形限制，本工程管线与相邻电杆、建筑物、构筑物及其他管道的水平和垂直间距无法满足法律规范要求时，应实行以下措施。（1）采纳整管敷设，尽量减少焊缝数量；（2）增加管道壁厚a.当管道距建筑物外墙面水平距离小于 13.5 米且不小于 6.5 米时，壁厚有 7.1㎜增加至 9.5㎜...
