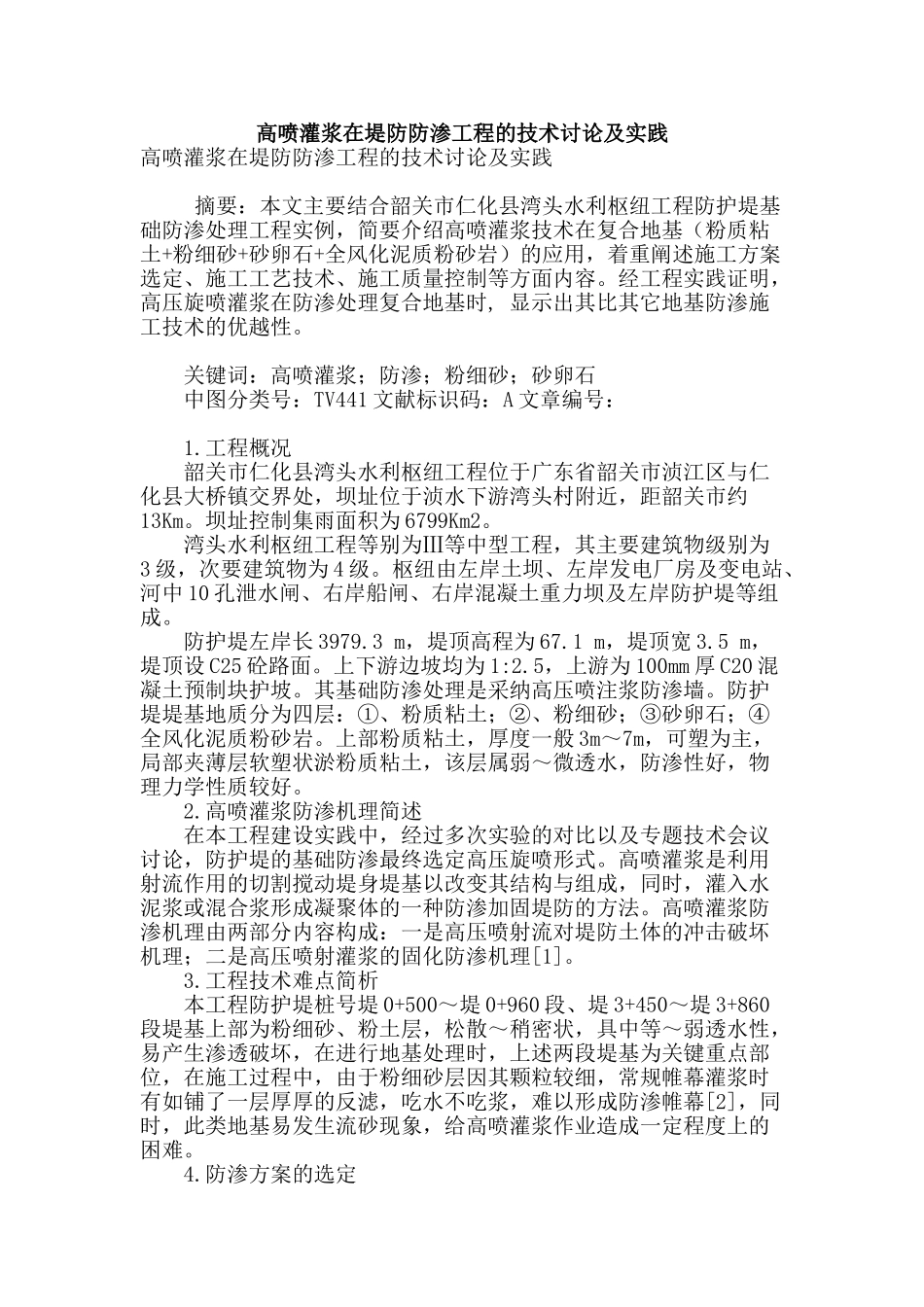

高喷灌浆在堤防防渗工程的技术讨论及实践高喷灌浆在堤防防渗工程的技术讨论及实践 摘要：本文主要结合韶关市仁化县湾头水利枢纽工程防护堤基础防渗处理工程实例，简要介绍高喷灌浆技术在复合地基（粉质粘土+粉细砂+砂卵石+全风化泥质粉砂岩）的应用，着重阐述施工方案选定、施工工艺技术、施工质量控制等方面内容。经工程实践证明，高压旋喷灌浆在防渗处理复合地基时, 显示出其比其它地基防渗施工技术的优越性。 关键词：高喷灌浆；防渗；粉细砂；砂卵石 中图分类号：TV441 文献标识码：A 文章编号： 1.工程概况 韶关市仁化县湾头水利枢纽工程位于广东省韶关市浈江区与仁化县大桥镇交界处，坝址位于浈水下游湾头村附近，距韶关市约13Km。坝址控制集雨面积为 6799Km2。 湾头水利枢纽工程等别为Ⅲ等中型工程，其主要建筑物级别为3 级，次要建筑物为 4 级。枢纽由左岸土坝、左岸发电厂房及变电站、河中 10 孔泄水闸、右岸船闸、右岸混凝土重力坝及左岸防护堤等组成。 防护堤左岸长 3979.3 m，堤顶高程为 67.1 m，堤顶宽 3.5 m，堤顶设 C25 砼路面。上下游边坡均为 1:2.5，上游为 100mm 厚 C20 混凝土预制块护坡。其基础防渗处理是采纳高压喷注浆防渗墙。防护堤堤基地质分为四层：①、粉质粘土；②、粉细砂；③砂卵石；④全风化泥质粉砂岩。上部粉质粘土，厚度一般 3m～7m，可塑为主，局部夹薄层软塑状淤粉质粘土，该层属弱～微透水，防渗性好，物理力学性质较好。 2.高喷灌浆防渗机理简述 在本工程建设实践中，经过多次实验的对比以及专题技术会议讨论，防护堤的基础防渗最终选定高压旋喷形式。高喷灌浆是利用射流作用的切割搅动堤身堤基以改变其结构与组成，同时，灌入水泥浆或混合浆形成凝聚体的一种防渗加固堤防的方法。高喷灌浆防渗机理由两部分内容构成：一是高压喷射流对堤防土体的冲击破坏机理；二是高压喷射灌浆的固化防渗机理[1]。 3.工程技术难点简析 本工程防护堤桩号堤 0+500～堤 0+960 段、堤 3+450～堤 3+860段堤基上部为粉细砂、粉土层，松散～稍密状，具中等～弱透水性，易产生渗透破坏，在进行地基处理时，上述两段堤基为关键重点部位，在施工过程中，由于粉细砂层因其颗粒较细，常规帷幕灌浆时有如铺了一层厚厚的反滤，吃水不吃浆，难以形成防渗帷幕[2]，同时，此类地基易发生流砂现象，给高喷灌浆作业造成一定程度上的困难。 4.防渗方案的选定 按高喷灌浆的形式区划，分为旋喷、摆喷和定...
