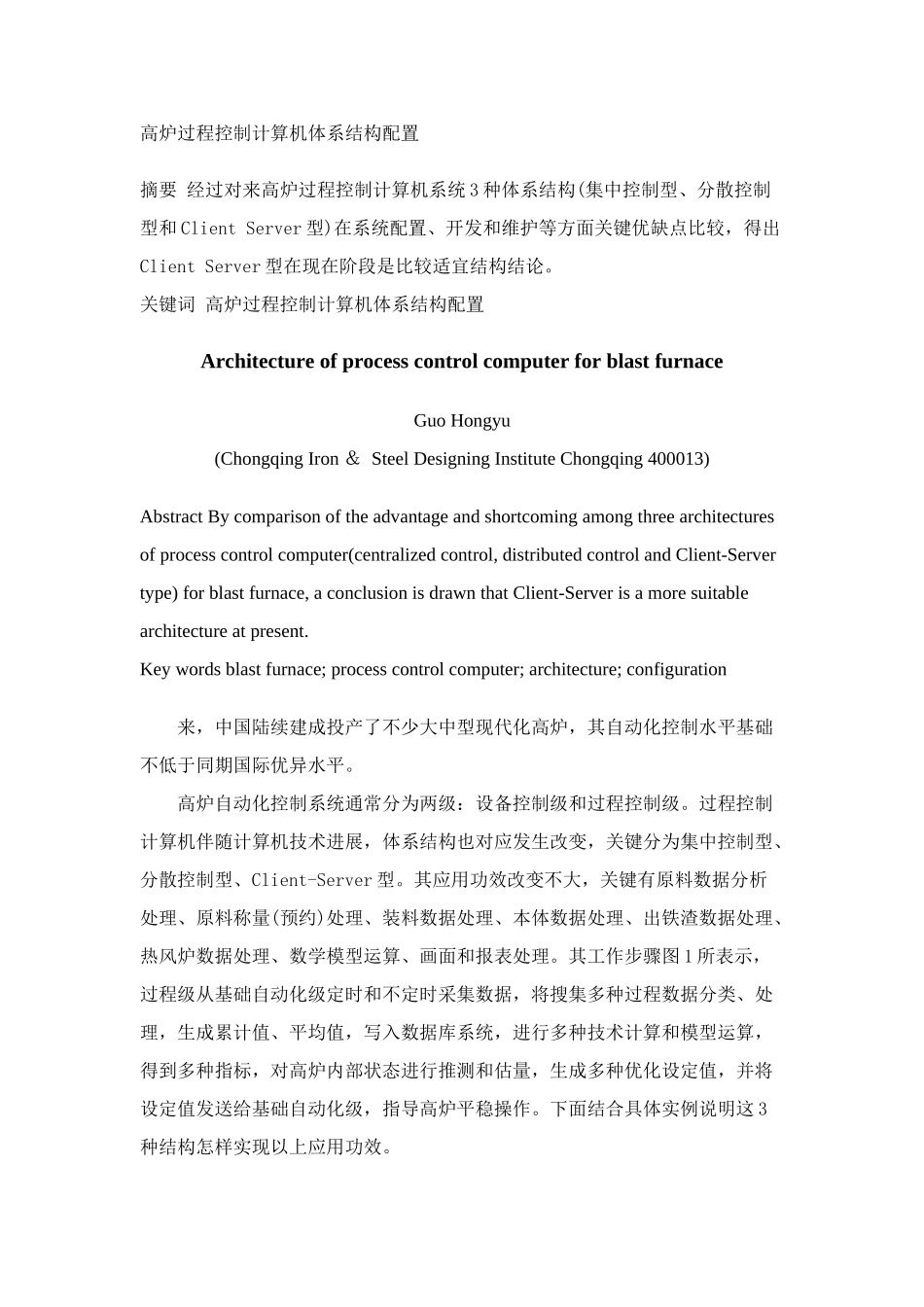

高炉过程控制计算机体系结构配置摘要 经过对来高炉过程控制计算机系统 3 种体系结构(集中控制型、分散控制型和 Client Server 型)在系统配置、开发和维护等方面关键优缺点比较，得出Client Server 型在现在阶段是比较适宜结构结论。关键词 高炉过程控制计算机体系结构配置Architecture of process control computer for blast furnace Guo Hongyu(Chongqing Iron ＆ Steel Designing Institute Chongqing 400013) Abstract By comparison of the advantage and shortcoming among three architectures of process control computer(centralized control, distributed control and Client-Server type) for blast furnace, a conclusion is drawn that Client-Server is a more suitable architecture at present. Key words blast furnace; process control computer; architecture; configuration 来，中国陆续建成投产了不少大中型现代化高炉，其自动化控制水平基础不低于同期国际优异水平。 高炉自动化控制系统通常分为两级：设备控制级和过程控制级。过程控制计算机伴随计算机技术进展，体系结构也对应发生改变，关键分为集中控制型、分散控制型、Client-Server 型。其应用功效改变不大，关键有原料数据分析处理、原料称量(预约)处理、装料数据处理、本体数据处理、出铁渣数据处理、热风炉数据处理、数学模型运算、画面和报表处理。其工作步骤图 1 所表示，过程级从基础自动化级定时和不定时采集数据，将搜集多种过程数据分类、处理，生成累计值、平均值，写入数据库系统，进行多种技术计算和模型运算，得到多种指标，对高炉内部状态进行推测和估量，生成多种优化设定值，并将设定值发送给基础自动化级，指导高炉平稳操作。下面结合具体实例说明这 3种结构怎样实现以上应用功效。图 1 过程计算机关键工作步骤1 集中控制型 早期限于计算机硬件能力有限，设备昂贵，大多实行 1 台主机负担过程控制级全部基础功效，包含从数据采集、计算、模型运算、操作值设定，到画面生成和打印控制等。实行这种结构有攀枝花钢铁企业 4＃高炉，上海宝钢集团企业 1＃、2＃、3＃高炉。攀钢 4＃高炉容积 1350m3，系统较小，只实行 1 台主机。宝钢 3 座高炉容积全部在 4000m3 以上，系统庞大，实行 2 台主机，1 台作过程控制用，另 1 台用于热备兼系统维护。下...
