高边坡施工方案

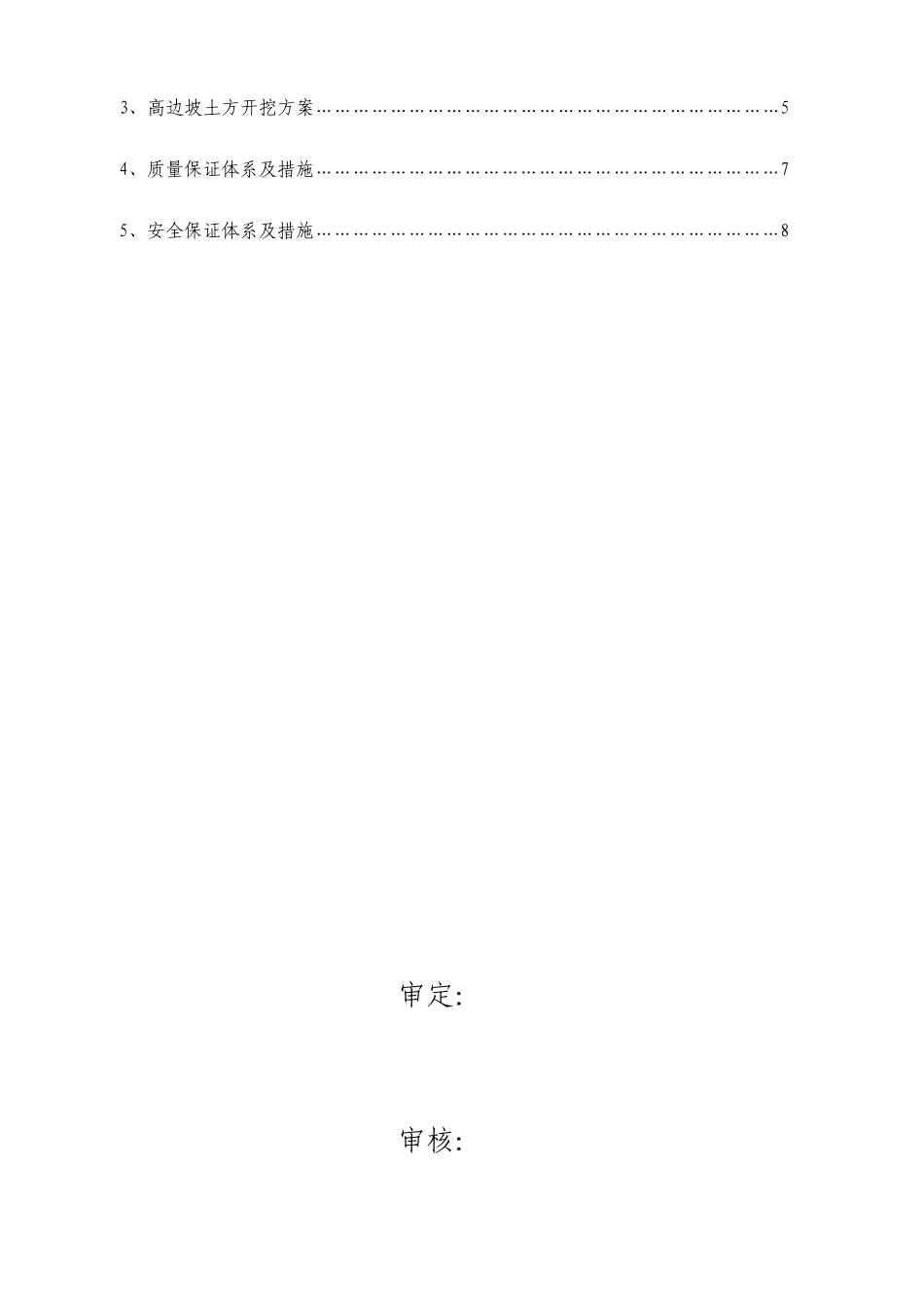

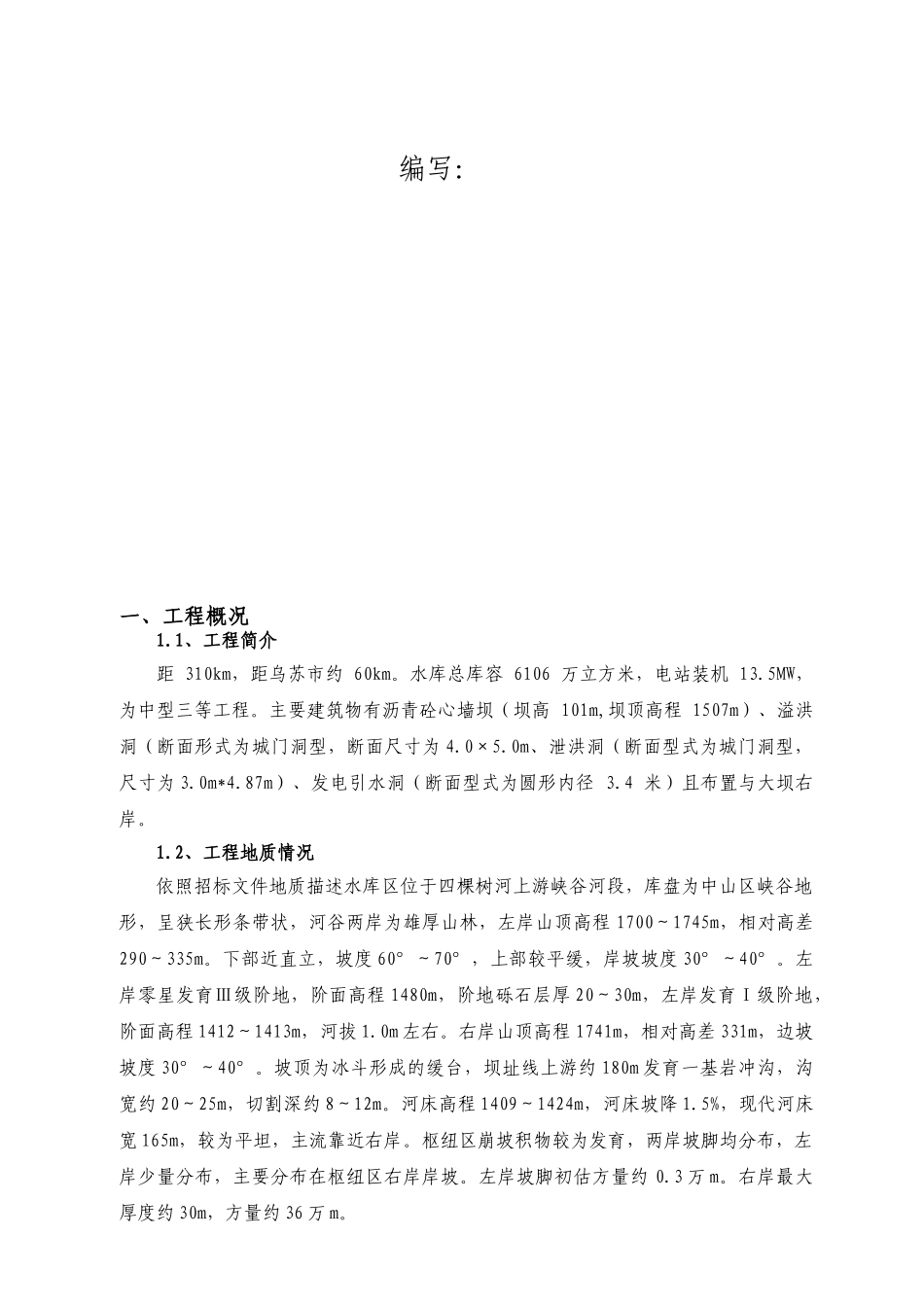

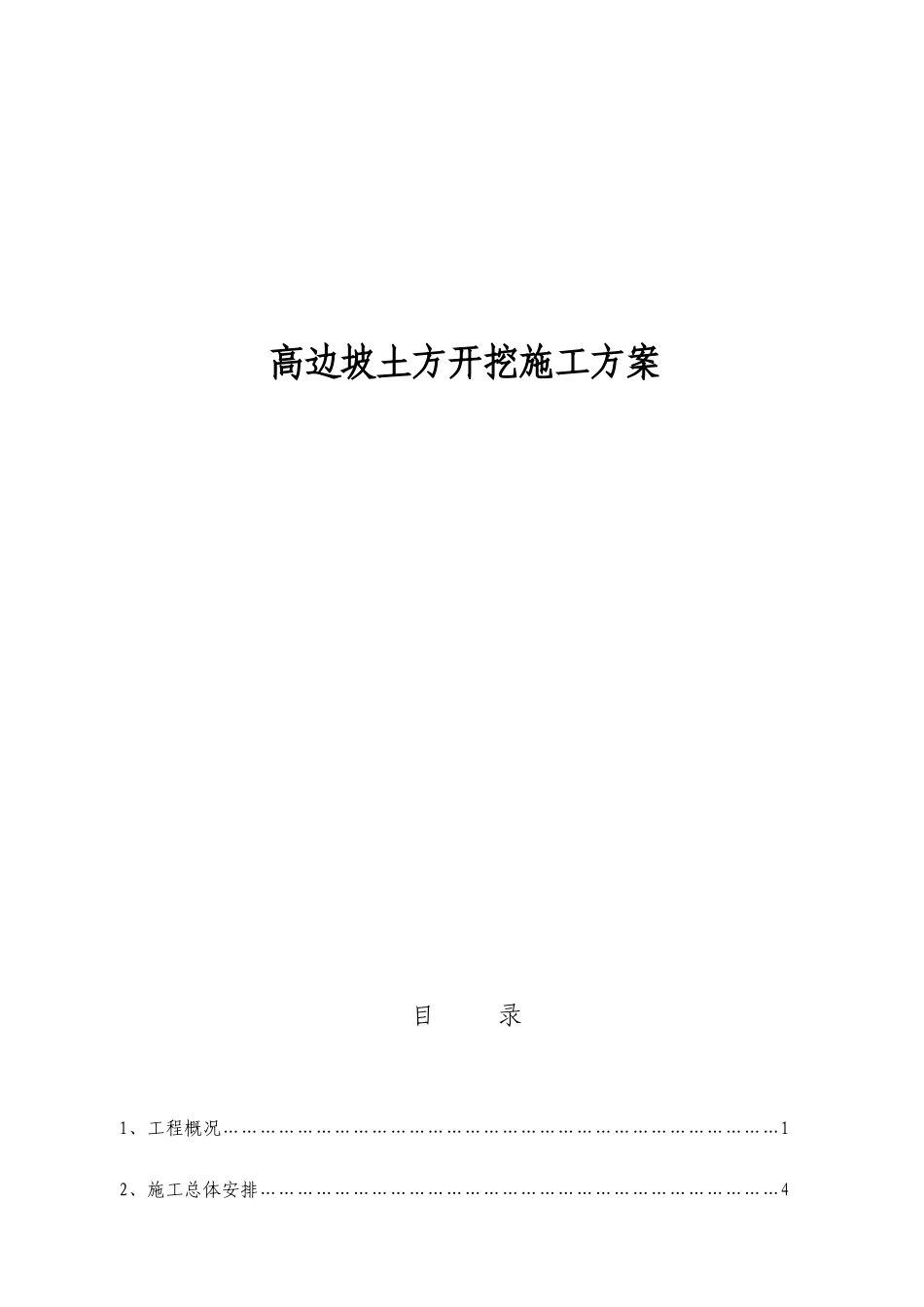

高边坡土方开挖施工方案 目 录1、工程概况………………………………………………………………………………12、施工总体安排…………………………………………………………………………43、高边坡土方开挖方案…………………………………………………………………54、质量保证体系及措施…………………………………………………………………75、安全保证体系及措施…………………………………………………………………8 审定： 审核： 编写： 一、工程概况1.1、工程简介距 310km，距乌苏市约 60km。水库总库容 6106 万立方米，电站装机 13.5MW，为中型三等工程。主要建筑物有沥青砼心墙坝（坝高 101m,坝顶高程 1507m）、溢洪洞（断面形式为城门洞型，断面尺寸为 4.0×5.0m、泄洪洞（断面型式为城门洞型，尺寸为 3.0m*4.87m）、发电引水洞（断面型式为圆形内径 3.4 米）且布置与大坝右岸。1.2、工程地质情况依照招标文件地质描述水库区位于四棵树河上游峡谷河段，库盘为中山区峡谷地形，呈狭长形条带状，河谷两岸为雄厚山林，左岸山顶高程 1700～1745m，相对高差290～335m。下部近直立，坡度 60°～70°，上部较平缓，岸坡坡度 30°～40°。左岸零星发育Ⅲ级阶地，阶面高程 1480m，阶地砾石层厚 20～30m，左岸发育Ⅰ级阶地，阶面高程 1412～1413m，河拔 1.0m 左右。右岸山顶高程 1741m，相对高差 331m，边坡坡度 30°～40°。坡顶为冰斗形成的缓台，坝址线上游约 180m 发育一基岩冲沟，沟宽约 20～25m，切割深约 8～12m。河床高程 1409～1424m，河床坡降 1.5%，现代河床宽 165m，较为平坦，主流靠近右岸。枢纽区崩坡积物较为发育，两岸坡脚均分布，左岸少量分布，主要分布在枢纽区右岸岸坡。左岸坡脚初估方量约 0.3 万 m。右岸最大厚度约 30m，方量约 36 万 m。溢洪道进口段(0~030～0+000m)：该段地形坡度约 40°，0~093m 处发育一小冲沟，沟宽约 2m，切深约 1m。表层为崩坡积碎块石土，结构松散，厚度 2～4m 。基岩为华力西晚期第二侵入次(γ43b)的浅肉红色、灰色角闪花岗岩，中～细粒结构，块状构造，坚硬。岩体强风化层厚 3.0m，弱风化岩体厚度 15m 左右。该段主要发育以下几组节理：①节理产状 50°～60°SE∠65°～75°，该组节理倾向坡内，节理间距30~50cm，面平直粗糙，②节理产状 310°～320°SW∠55°～65°，间距 0.3~0.5m 不等。两组节理相互切割，对边坡稳定不利。进口段属Ⅲ类...
