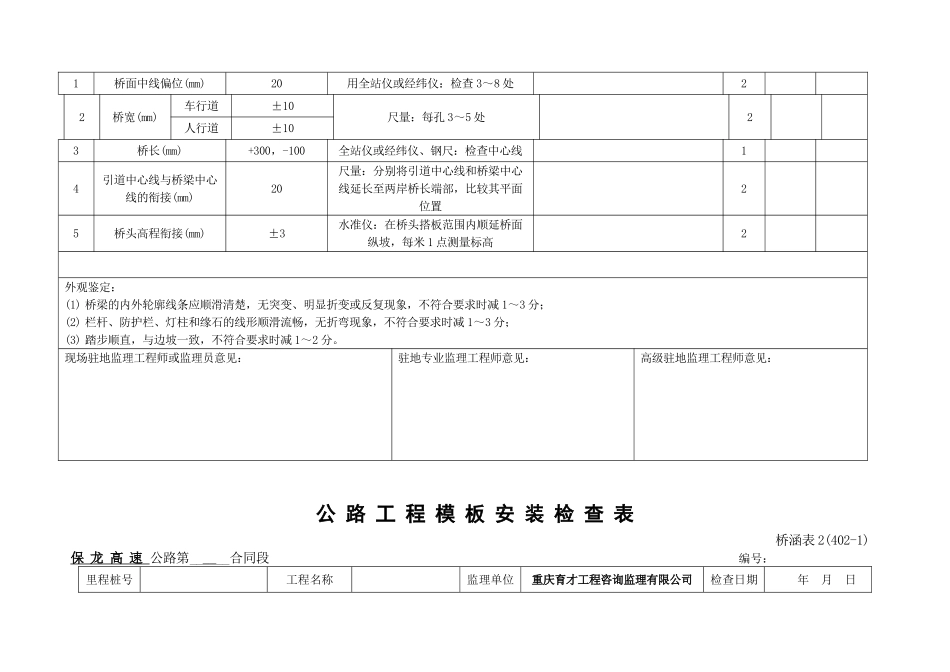

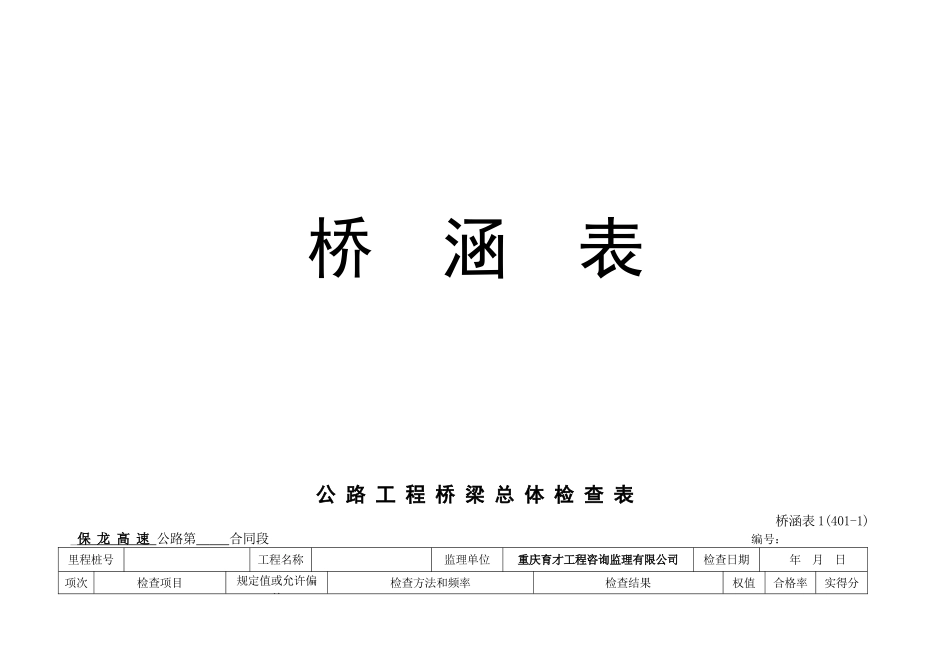

桥 涵 表公 路 工 程 桥 梁 总 体 检 查 表 桥涵表 1(401-1)_保 龙 高 速 公路第 合同段 编号：里程桩号工程名称监理单位重庆育才工程咨询监理有限公司检查日期年 月 日项次检查项目规定值或允许偏差检查方法和频率检查结果权值合格率实得分1桥面中线偏位(mm)20用全站仪或经纬仪：检查 3～8 处22桥宽(mm)车行道±10尺量：每孔 3～5 处2人行道±103桥长(mm)+300，-100全站仪或经纬仪、钢尺：检查中心线14引道中心线与桥梁中心线的衔接(mm)20尺量：分别将引道中心线和桥梁中心线延长至两岸桥长端部，比较其平面位置25桥头高程衔接(mm)±3水准仪：在桥头搭板范围内顺延桥面纵坡，每米 1 点测量标高2外观鉴定：(1) 桥梁的内外轮廓线条应顺滑清楚，无突变、明显折变或反复现象，不符合要求时减 1～3 分；(2) 栏杆、防护栏、灯柱和缘石的线形顺滑流畅，无折弯现象，不符合要求时减 1～3 分；(3) 踏步顺直，与边坡一致，不符合要求时减 1～2 分。现场驻地监理工程师或监理员意见：驻地专业监理工程师意见：高级驻地监理工程师意见：公 路 工 程 模 板 安 装 检 查 表 桥涵表 2(402-1)保 龙 高 速 公路第__ __合同段 编号：里程桩号工程名称监理单位重庆育才工程咨询监理有限公司检查日期 年 月 日项次检 查 项 目规定值或允许偏差检查方法和频率检 查 结 果权值 合格率 实得分1轴线偏位(mm)基 础±15用经纬仪检查，梁纵向检查 2 点，其他纵、横各检查 2 点2柱、 墙±8梁±10墩 台±102模板标高(mm)基 础±15用水准仪检查1柱、墙、梁±10墩 台±10装配式构件支承面+2，-53内部尺寸(mm)上部结构+5，-0用尺量长、宽、高各 2 点2基 础±30墩 台±204平整度(mm)表面平整5用 2m 直尺检查 2 点2相邻板表面高差2用尺量，每接缝检查 2 点5预埋件预留孔(mm)预埋件中心线位置3用尺量，每孔抽查 30%1预留孔中心线位置10预留孔截面内部尺+10，-0外观鉴定：模内洁净、无杂物，拼缝严密，无漏浆缝隙。支撑稳定，木楔牢固。外观实际： 现场驻地监理工程师或监理员意见：驻地专业监理工程师意见： 高级驻地监理工程师意见： 公 路 工 程 拱 架、支 架 安 装 检 查 表 桥涵表 3(402-2) __保 龙 高 速 公路第__ 合同段 编号：里程桩号工程名称监理单位重庆育才工程咨询监理有限公司检查日期 年 月 日项次检 查 项 目规定值或允许偏差检查方法和频率检 ...
