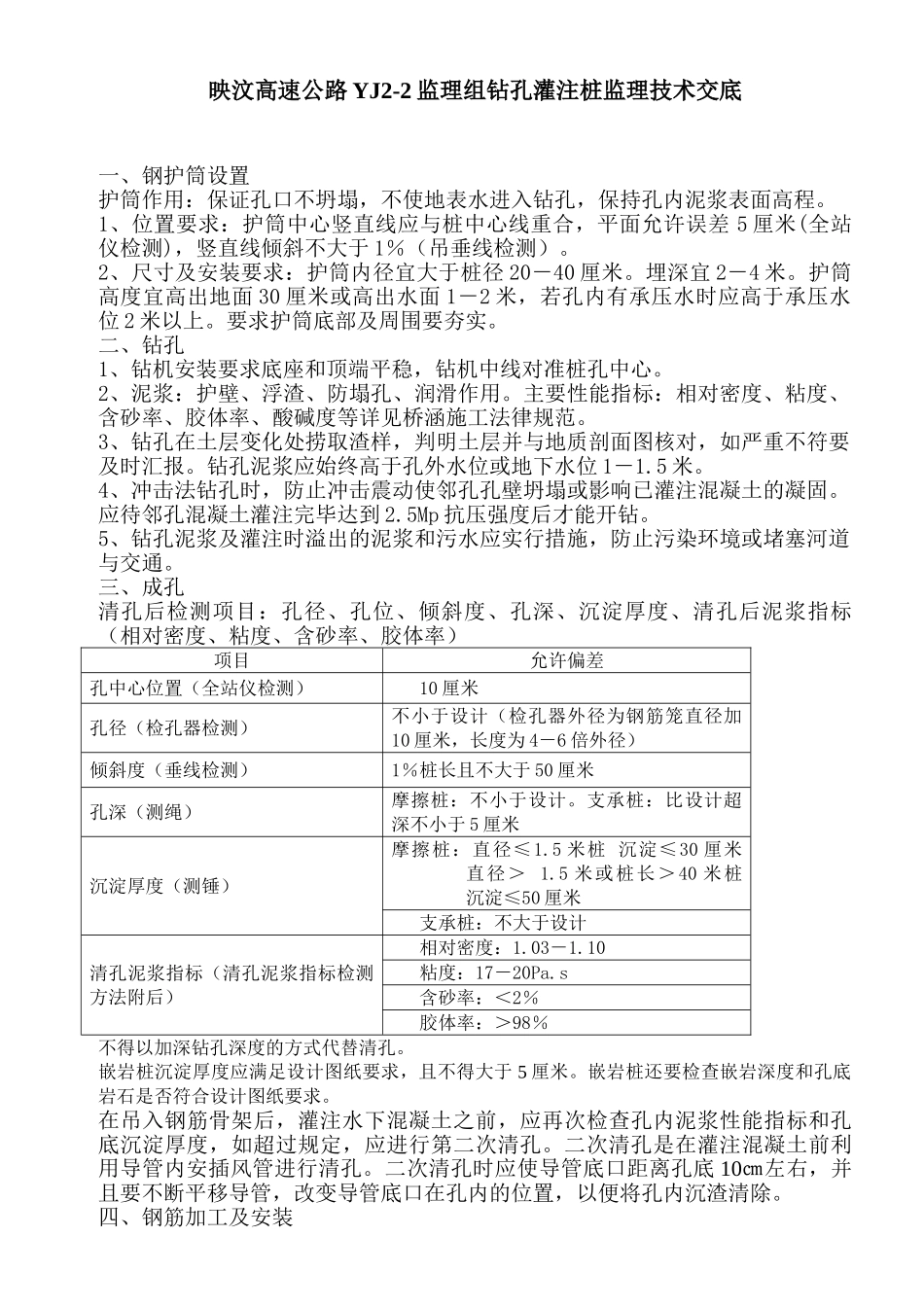

映汶高速公路 YJ2-2 监理组钻孔灌注桩监理技术交底一、钢护筒设置护筒作用：保证孔口不坍塌，不使地表水进入钻孔，保持孔内泥浆表面高程。1、位置要求：护筒中心竖直线应与桩中心线重合，平面允许误差 5 厘米(全站仪检测)，竖直线倾斜不大于 1％（吊垂线检测）。2、尺寸及安装要求：护筒内径宜大于桩径 20－40 厘米。埋深宜 2－4 米。护筒高度宜高出地面 30 厘米或高出水面 1－2 米，若孔内有承压水时应高于承压水位 2 米以上。要求护筒底部及周围要夯实。二、钻孔1、钻机安装要求底座和顶端平稳，钻机中线对准桩孔中心。2、泥浆：护壁、浮渣、防塌孔、润滑作用。主要性能指标：相对密度、粘度、含砂率、胶体率、酸碱度等详见桥涵施工法律规范。3、钻孔在土层变化处捞取渣样，判明土层并与地质剖面图核对，如严重不符要及时汇报。钻孔泥浆应始终高于孔外水位或地下水位 1－1.5 米。4、冲击法钻孔时，防止冲击震动使邻孔孔壁坍塌或影响已灌注混凝土的凝固。应待邻孔混凝土灌注完毕达到 2.5Mp 抗压强度后才能开钻。5、钻孔泥浆及灌注时溢出的泥浆和污水应实行措施，防止污染环境或堵塞河道与交通。三、成孔清孔后检测项目：孔径、孔位、倾斜度、孔深、沉淀厚度、清孔后泥浆指标（相对密度、粘度、含砂率、胶体率）项目允许偏差孔中心位置（全站仪检测）10 厘米孔径（检孔器检测）不小于设计（检孔器外径为钢筋笼直径加10 厘米，长度为 4－6 倍外径）倾斜度（垂线检测）1％桩长且不大于 50 厘米孔深（测绳）摩擦桩：不小于设计。支承桩：比设计超深不小于 5 厘米沉淀厚度（测锤）摩擦桩：直径≤1.5 米桩 沉淀≤30 厘米 直径＞ 1.5 米或桩长＞40 米桩 沉淀≤50 厘米支承桩：不大于设计清孔泥浆指标（清孔泥浆指标检测方法附后）相对密度：1.03－1.10粘度：17－20Pa.s含砂率：＜2％胶体率：＞98％不得以加深钻孔深度的方式代替清孔。嵌岩桩沉淀厚度应满足设计图纸要求，且不得大于 5 厘米。嵌岩桩还要检查嵌岩深度和孔底岩石是否符合设计图纸要求。在吊入钢筋骨架后，灌注水下混凝土之前，应再次检查孔内泥浆性能指标和孔底沉淀厚度，如超过规定，应进行第二次清孔。二次清孔是在灌注混凝土前利用导管内安插风管进行清孔。二次清孔时应使导管底口距离孔底 10㎝左右，并且要不断平移导管，改变导管底口在孔内的位置，以便将孔内沉渣清除。四、钢筋加工及安装1、钢筋笼：主筋间距±1 厘米（每桩检查 2 个断面）...
