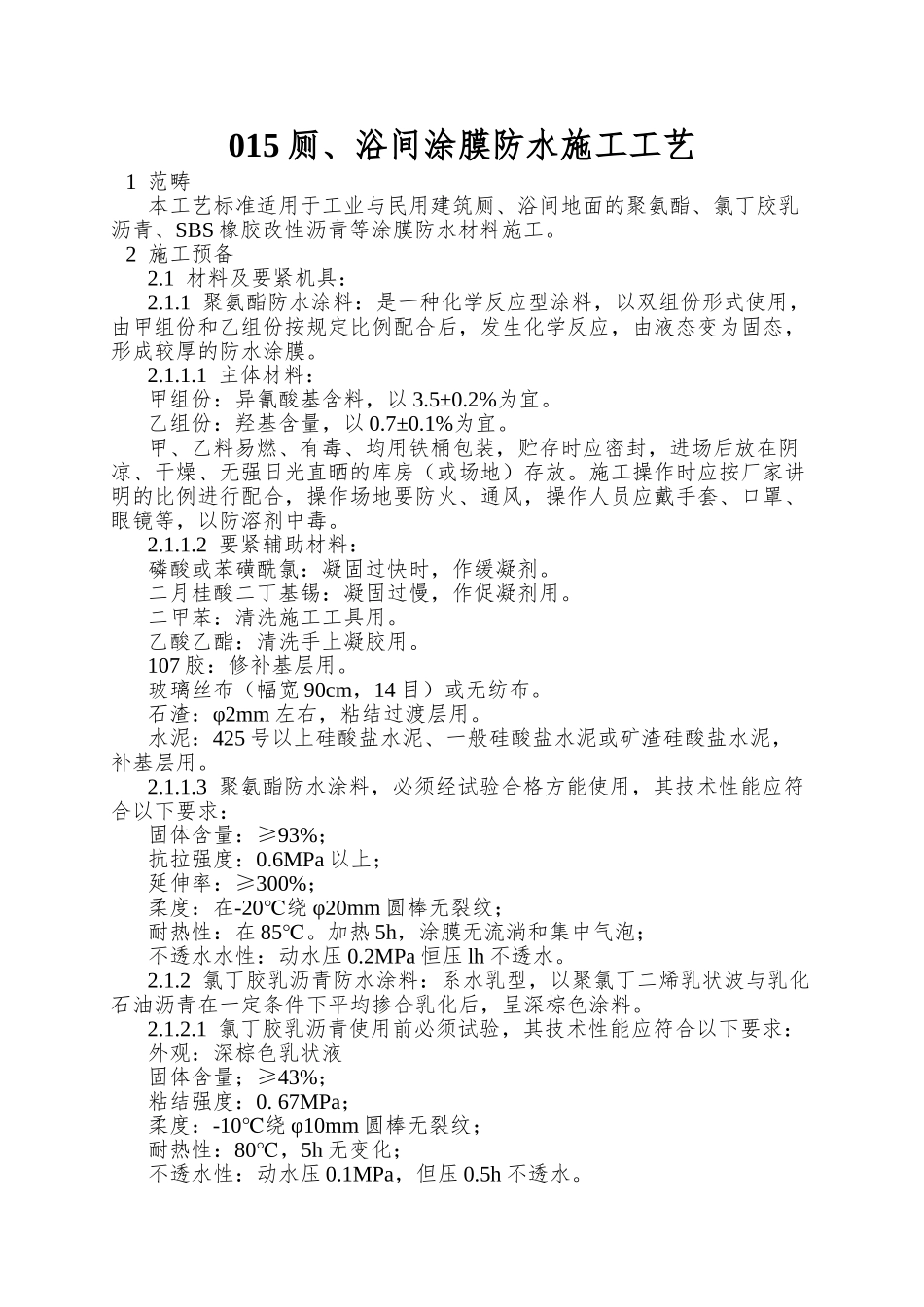

015厕、浴间涂膜防水施工工艺

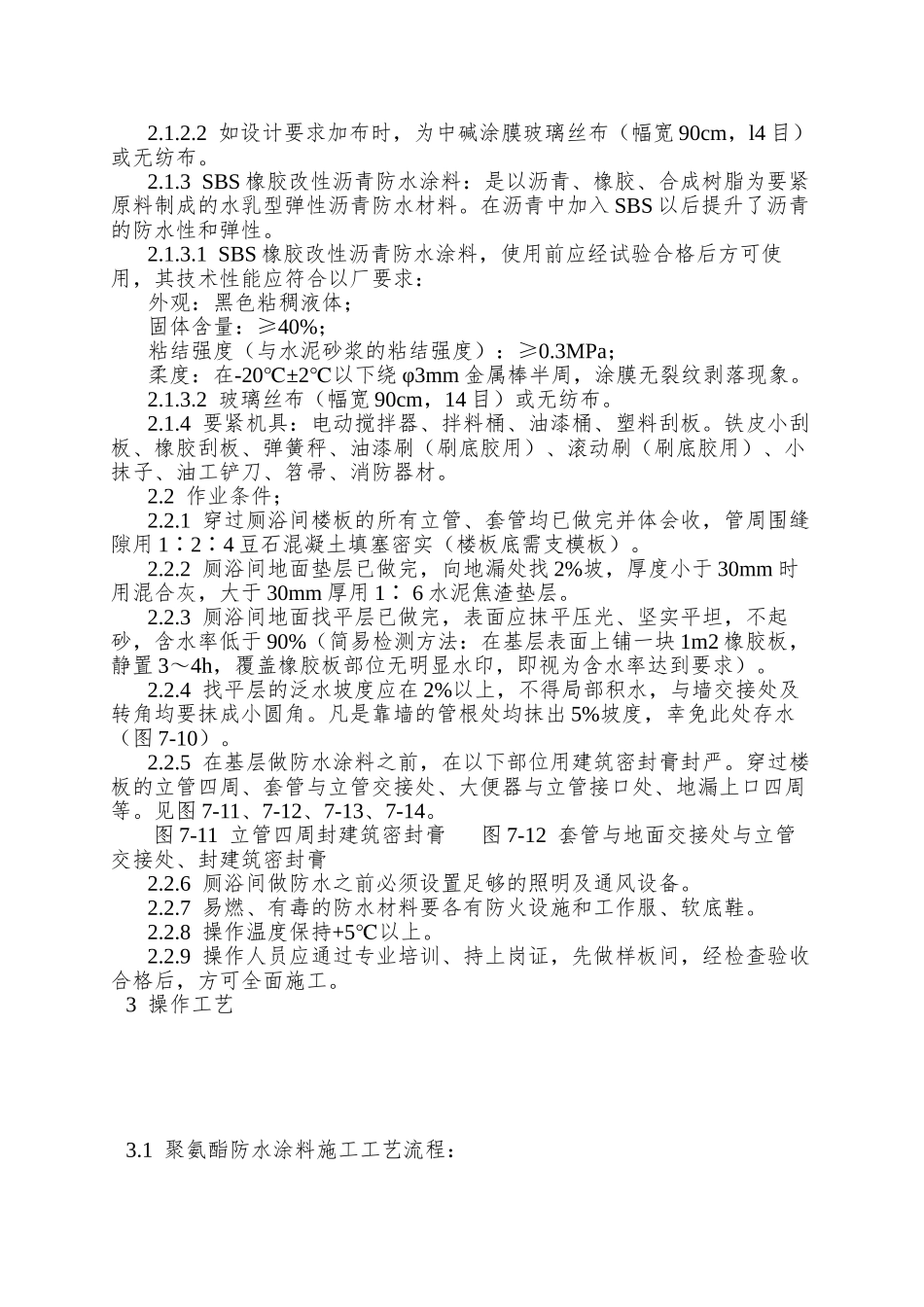

015 厕、浴间涂膜防水施工工艺1 范畴 本工艺标准适用于工业与民用建筑厕、浴间地面的聚氨酯、氯丁胶乳沥青、SBS 橡胶改性沥青等涂膜防水材料施工。2 施工预备 2.1 材料及要紧机具： 2.1.1 聚氨酯防水涂料：是一种化学反应型涂料，以双组份形式使用，由甲组份和乙组份按规定比例配合后，发生化学反应，由液态变为固态，形成较厚的防水涂膜。 2.1.1.1 主体材料： 甲组份：异氰酸基含料，以 3.5±0.2%为宜。 乙组份：羟基含量，以 0.7±0.1%为宜。 甲、乙料易燃、有毒、均用铁桶包装，贮存时应密封，进场后放在阴凉、干燥、无强日光直晒的库房（或场地）存放。施工操作时应按厂家讲明的比例进行配合，操作场地要防火、通风，操作人员应戴手套、口罩、眼镜等，以防溶剂中毒。 2.1.1.2 要紧辅助材料： 磷酸或苯磺酰氯：凝固过快时，作缓凝剂。 二月桂酸二丁基锡：凝固过慢，作促凝剂用。 二甲苯：清洗施工工具用。 乙酸乙酯：清洗手上凝胶用。 107 胶：修补基层用。 玻璃丝布（幅宽 90cm，14 目）或无纺布。 石渣：φ2mm 左右，粘结过渡层用。 水泥：425 号以上硅酸盐水泥、一般硅酸盐水泥或矿渣硅酸盐水泥，补基层用。 2.1.1.3 聚氨酯防水涂料，必须经试验合格方能使用，其技术性能应符合以下要求： 固体含量：≥93%； 抗拉强度：0.6MPa 以上； 延伸率：≥300%； 柔度：在-20℃绕 φ20mm 圆棒无裂纹； 耐热性：在 85℃。加热 5h，涂膜无流淌和集中气泡； 不透水水性：动水压 0.2MPa 恒压 lh 不透水。 2.1.2 氯丁胶乳沥青防水涂料：系水乳型，以聚氯丁二烯乳状波与乳化石油沥青在一定条件下平均掺合乳化后，呈深棕色涂料。 2.1.2.1 氯丁胶乳沥青使用前必须试验，其技术性能应符合以下要求： 外观：深棕色乳状液 固体含量；≥43%； 粘结强度：0. 67MPa； 柔度：-10℃绕 φ10mm 圆棒无裂纹； 耐热性：80℃，5h 无变化； 不透水性：动水压 0.1MPa，但压 0.5h 不透水。 2.1.2.2 如设计要求加布时，为中碱涂膜玻璃丝布（幅宽 90cm，l4 目）或无纺布。 2.1.3 SBS 橡胶改性沥青防水涂料：是以沥青、橡胶、合成树脂为要紧原料制成的水乳型弹性沥青防水材料。在沥青中加入 SBS 以后提升了沥青的防水性和弹性。 2.1.3.1 SBS 橡胶改性沥青防水涂料，使用前应经试验合格后方可使用，其技术性能应符合以厂要求： 外观：黑色粘稠液体； 固体含量：≥40%； 粘结强度（与水泥砂浆的粘...
