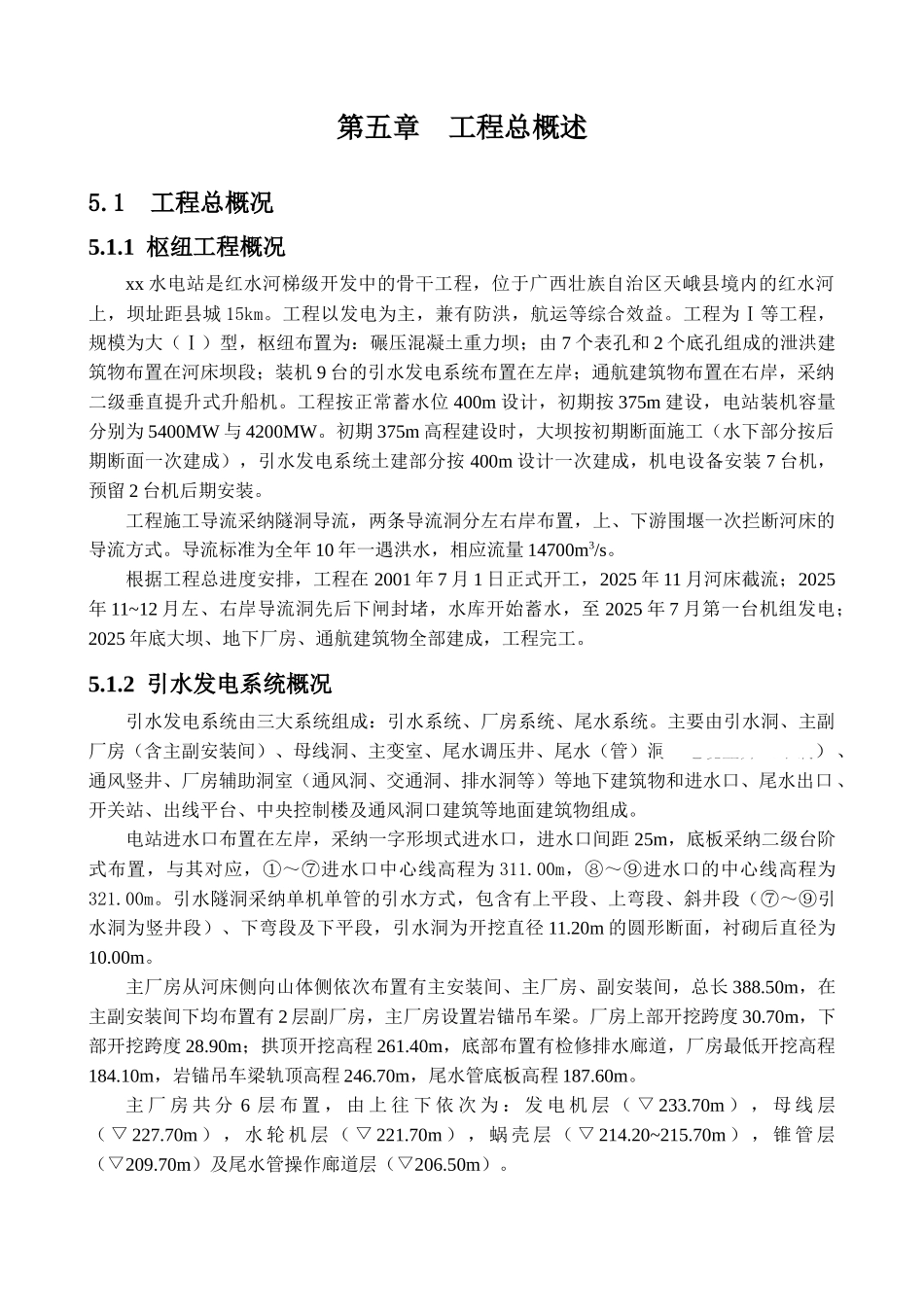

第五章 工程总概述5.1 工程总概况5.1.1 枢纽工程概况xx 水电站是红水河梯级开发中的骨干工程，位于广西壮族自治区天峨县境内的红水河上，坝址距县城 15km。工程以发电为主，兼有防洪，航运等综合效益。工程为Ⅰ等工程，规模为大（Ⅰ）型，枢纽布置为：碾压混凝土重力坝；由 7 个表孔和 2 个底孔组成的泄洪建筑物布置在河床坝段；装机 9 台的引水发电系统布置在左岸；通航建筑物布置在右岸，采纳二级垂直提升式升船机。工程按正常蓄水位 400m 设计，初期按 375m 建设，电站装机容量分别为 5400MW 与 4200MW。初期 375m 高程建设时，大坝按初期断面施工（水下部分按后期断面一次建成），引水发电系统土建部分按 400m 设计一次建成，机电设备安装 7 台机，预留 2 台机后期安装。工程施工导流采纳隧洞导流，两条导流洞分左右岸布置，上、下游围堰一次拦断河床的导流方式。导流标准为全年 10 年一遇洪水，相应流量 14700m3/s。根据工程总进度安排，工程在 2001 年 7 月 1 日正式开工，2025 年 11 月河床截流；2025年 11~12 月左、右岸导流洞先后下闸封堵，水库开始蓄水，至 2025 年 7 月第一台机组发电；2025 年底大坝、地下厂房、通航建筑物全部建成，工程完工。5.1.2 引水发电系统概况引水发电系统由三大系统组成：引水系统、厂房系统、尾水系统。主要由引水洞、主副厂房（含主副安装间）、母线洞、主变室、尾水调压井、尾水（管）洞、电缆竖井（平洞） 、通风竖井、厂房辅助洞室（通风洞、交通洞、排水洞等）等地下建筑物和进水口、尾水出口 、开关站、出线平台、中央控制楼及通风洞口建筑等地面建筑物组成。电站进水口布置在左岸，采纳一字形坝式进水口，进水口间距 25m，底板采纳二级台阶式布置，与其对应，①～⑦进水口中心线高程为 311.00m，⑧～⑨进水口的中心线高程为 321.00m。引水隧洞采纳单机单管的引水方式，包含有上平段、上弯段、斜井段（⑦～⑨引水洞为竖井段）、下弯段及下平段，引水洞为开挖直径 11.20m 的圆形断面，衬砌后直径为10.00m。主厂房从河床侧向山体侧依次布置有主安装间、主厂房、副安装间，总长 388.50m，在主副安装间下均布置有 2 层副厂房，主厂房设置岩锚吊车梁。厂房上部开挖跨度 30.70m，下部开挖跨度 28.90m；拱顶开挖高程 261.40m，底部布置有检修排水廊道，厂房最低开挖高程184.10m，岩锚吊车梁轨顶高程 246.70m，尾水管底板高程 187.60m。主 厂...
