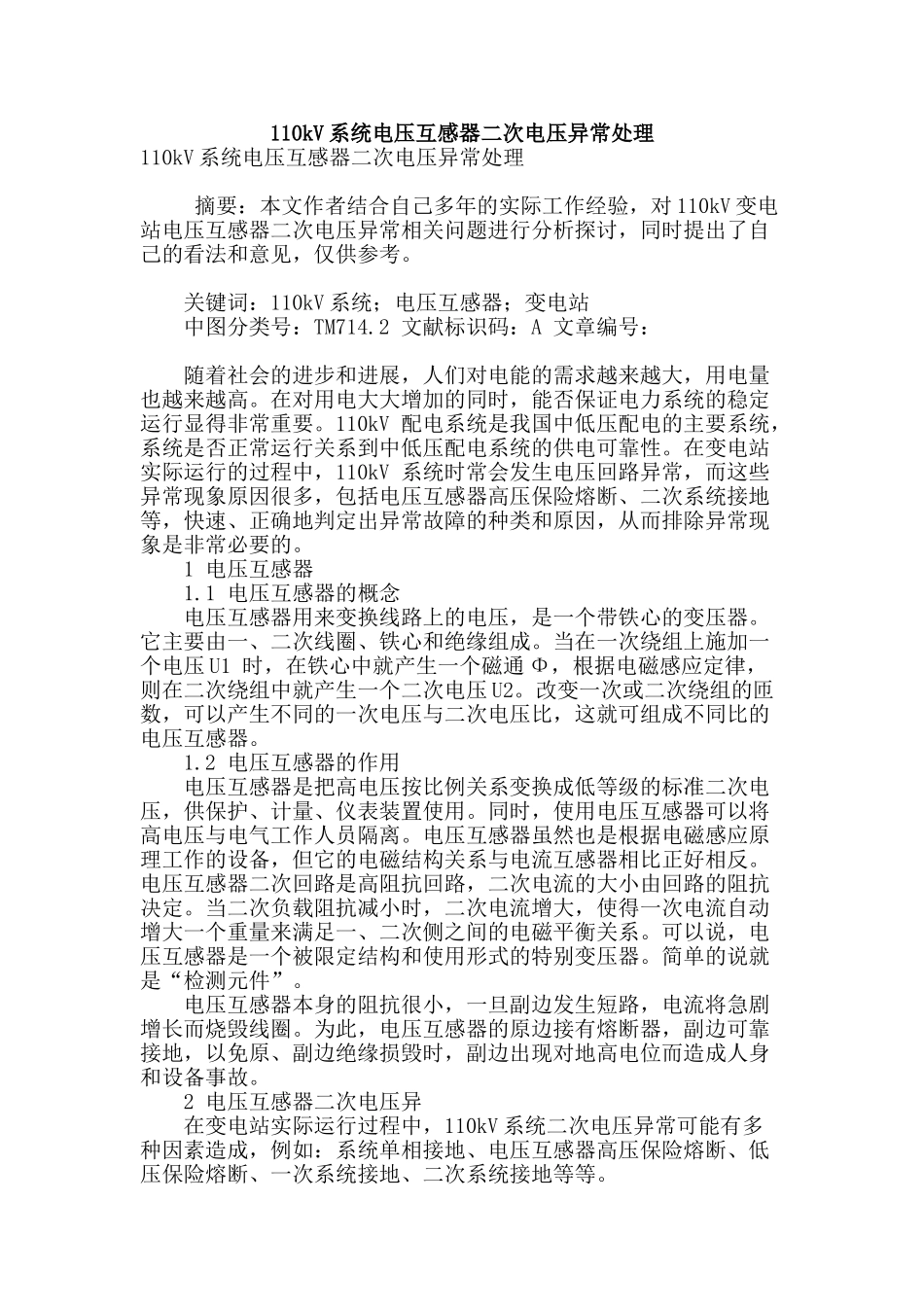

110kV 系统电压互感器二次电压异常处理110kV 系统电压互感器二次电压异常处理 摘要：本文作者结合自己多年的实际工作经验，对 110kV 变电站电压互感器二次电压异常相关问题进行分析探讨，同时提出了自己的看法和意见，仅供参考。 关键词：110kV 系统；电压互感器；变电站 中图分类号：TM714.2 文献标识码：A 文章编号： 随着社会的进步和进展，人们对电能的需求越来越大，用电量也越来越高。在对用电大大增加的同时，能否保证电力系统的稳定运行显得非常重要。110kV 配电系统是我国中低压配电的主要系统，系统是否正常运行关系到中低压配电系统的供电可靠性。在变电站实际运行的过程中，110kV 系统时常会发生电压回路异常，而这些异常现象原因很多，包括电压互感器高压保险熔断、二次系统接地等，快速、正确地判定出异常故障的种类和原因，从而排除异常现象是非常必要的。 1 电压互感器 1.1 电压互感器的概念 电压互感器用来变换线路上的电压，是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压 U1 时，在铁心中就产生一个磁通 Φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压 U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。 1.2 电压互感器的作用 电压互感器是把高电压按比例关系变换成低等级的标准二次电压，供保护、计量、仪表装置使用。同时，使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是根据电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个重量来满足一、二次侧之间的电磁平衡关系。可以说，电压互感器是一个被限定结构和使用形式的特别变压器。简单的说就是“检测元件”。 电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。 2 电压互感器二次电压异 在变电站实际运行过程中，110kV 系统二次电压异常可能有多种因素造成，例如：系统单相接地、电压互感器高压保险熔断、低压保险熔断、一次系统接地、二次系统接地等等。 2.1 系统单相接地故障 2.1.1 单相接地故障的特征 （...
