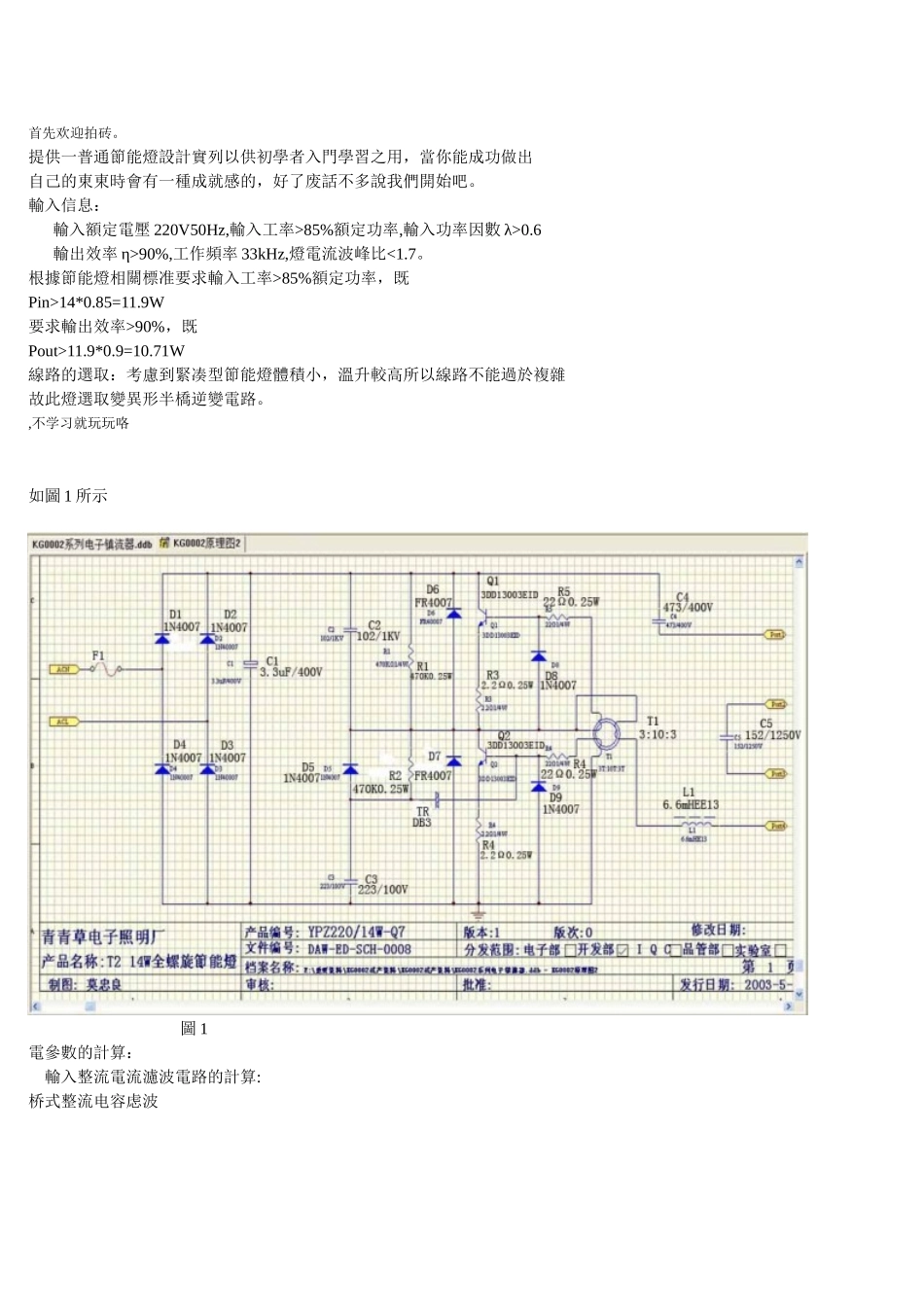

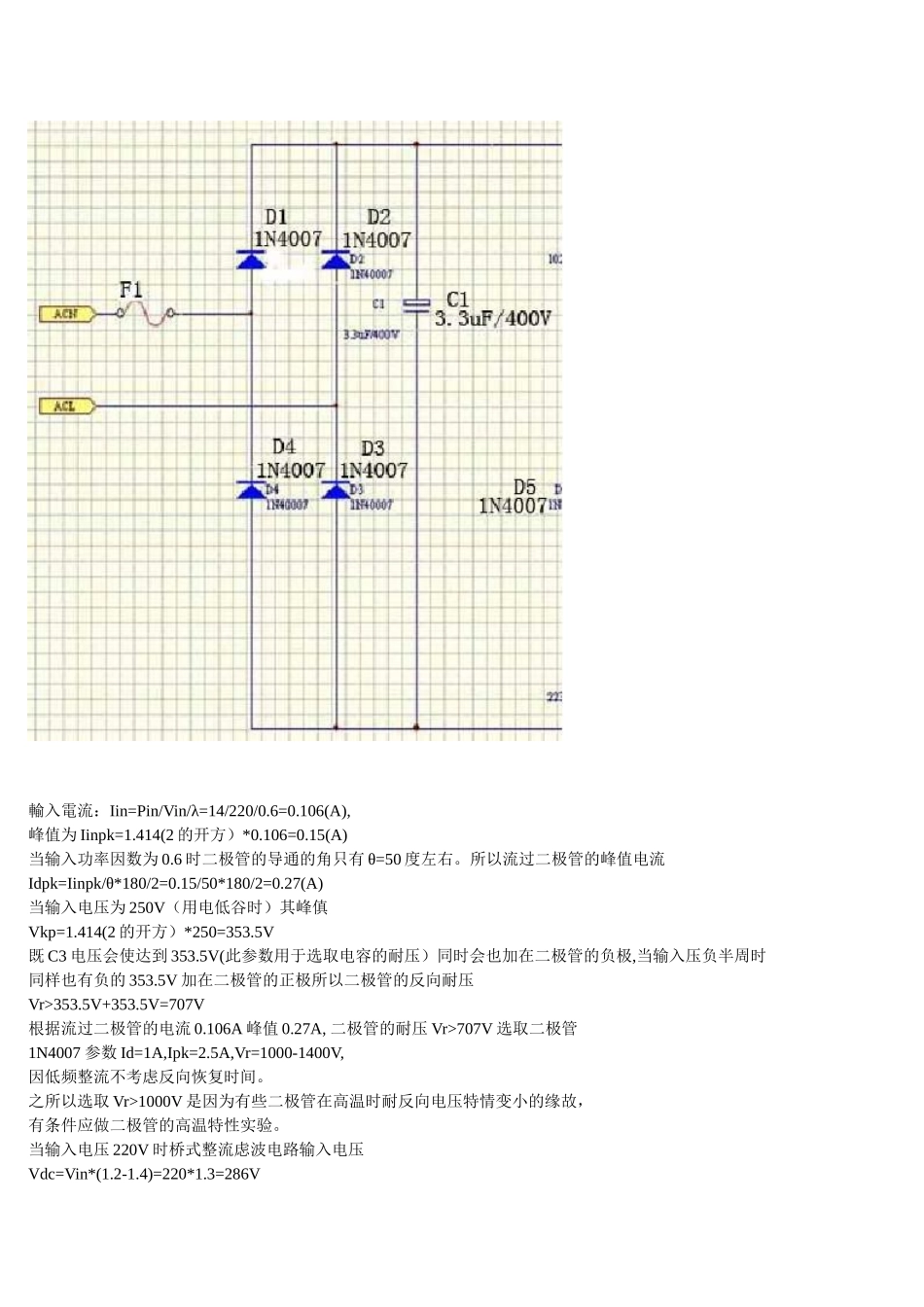

首先欢迎拍砖。 提供一普通節能燈設計實列以供初學者入門學習之用，當你能成功做出 自己的東東時會有一種成就感的，好了废話不多說我們開始吧。 輸入信息： 輸入額定電壓 220V50Hz,輸入工率>85%額定功率,輸入功率因數 λ>0.6 輸出效率 η>90%,工作頻率 33kHz,燈電流波峰比<1.7。 根據節能燈相關標准要求輸入工率>85%額定功率，既 Pin>14*0.85=11.9W 要求輸出效率>90%，既 Pout>11.9*0.9=10.71W 線路的選取：考慮到緊凑型節能燈體積小，溫升較高所以線路不能過於複雜 故此燈選取變異形半橋逆變電路。 ,不学习就玩玩咯 如圖 1 所示 圖 1 電參數的計算： 輸入整流電流濾波電路的計算: 桥式整流电容虑波 輸入電流：Iin=Pin/Vin/λ=14/220/0.6=0.106(A), 峰值为 Iinpk=1.414(2 的开方）*0.106=0.15(A) 当输入功率因数为 0.6 时二极管的导通的角只有 θ=50 度左右。所以流过二极管的峰值电流 Idpk=Iinpk/θ*180/2=0.15/50*180/2=0.27(A) 当输入电压为 250V（用电低谷时）其峰傎 Vkp=1.414(2 的开方）*250=353.5V 既 C3 电压会使达到 353.5V(此参数用于选取电容的耐压）同时会也加在二极管的负极,当输入压负半周时 同样也有负的 353.5V 加在二极管的正极所以二极管的反向耐压 Vr>353.5V+353.5V=707V 根据流过二极管的电流 0.106A 峰值 0.27A, 二极管的耐压 Vr>707V 选取二极管 1N4007 参数 Id=1A,Ipk=2.5A,Vr=1000-1400V, 因低频整流不考虑反向恢复时间。 之所以选取 Vr>1000V 是因为有些二极管在高温时耐反向电压特情变小的缘故， 有条件应做二极管的高温特性实验。 当输入电压 220V 时桥式整流虑波电路输入电压 Vdc=Vin*(1.2-1.4)=220*1.3=286V 故直流电流为 Idc=pin/Vdc/η=14/286/0.9=0.054(A) 为了达到灯电流波峰比小于 1.7 要求输入直流电压的波峰比应小于 1.7，在此我们选 1.6 既纹波电压 ΔVdc<286*0.6=171(V) 纹波的形成是因为电解电容放电引起，此时电容的放是周期是输入电压周期的一半既 t=0.5T=0.5*1/50=0.01(S)=10(mS) 根据电容的定义 C=It/U C=It/U=Idc*t/ΔVdc=0.054*0.01/171=0.00000315(F)=3.15(uF) 依据上边求得的电容的最高电压 353V 和电容的容量 3.15uF 结合电容的应力要求选取电解电容为： 3.3uF/400V 高品质电解电容。 己知输入电流 Iin=0.106A, 因是桥式整流电容虑波电路，所以初始输入峰值电流会达 10 倍的 Iin,达 1.06A 又因输...
