150MW火力发电厂电气部分课程设计

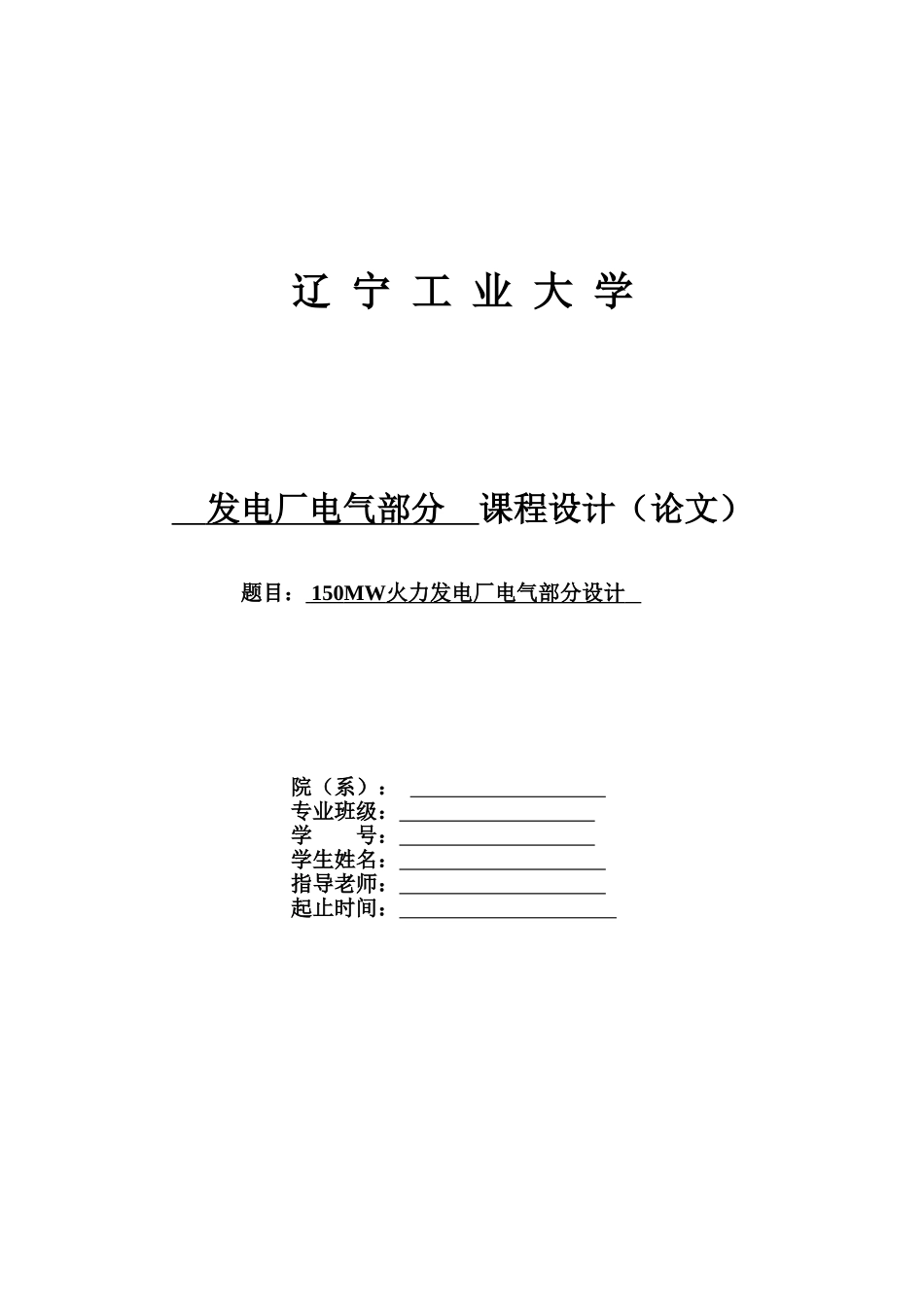

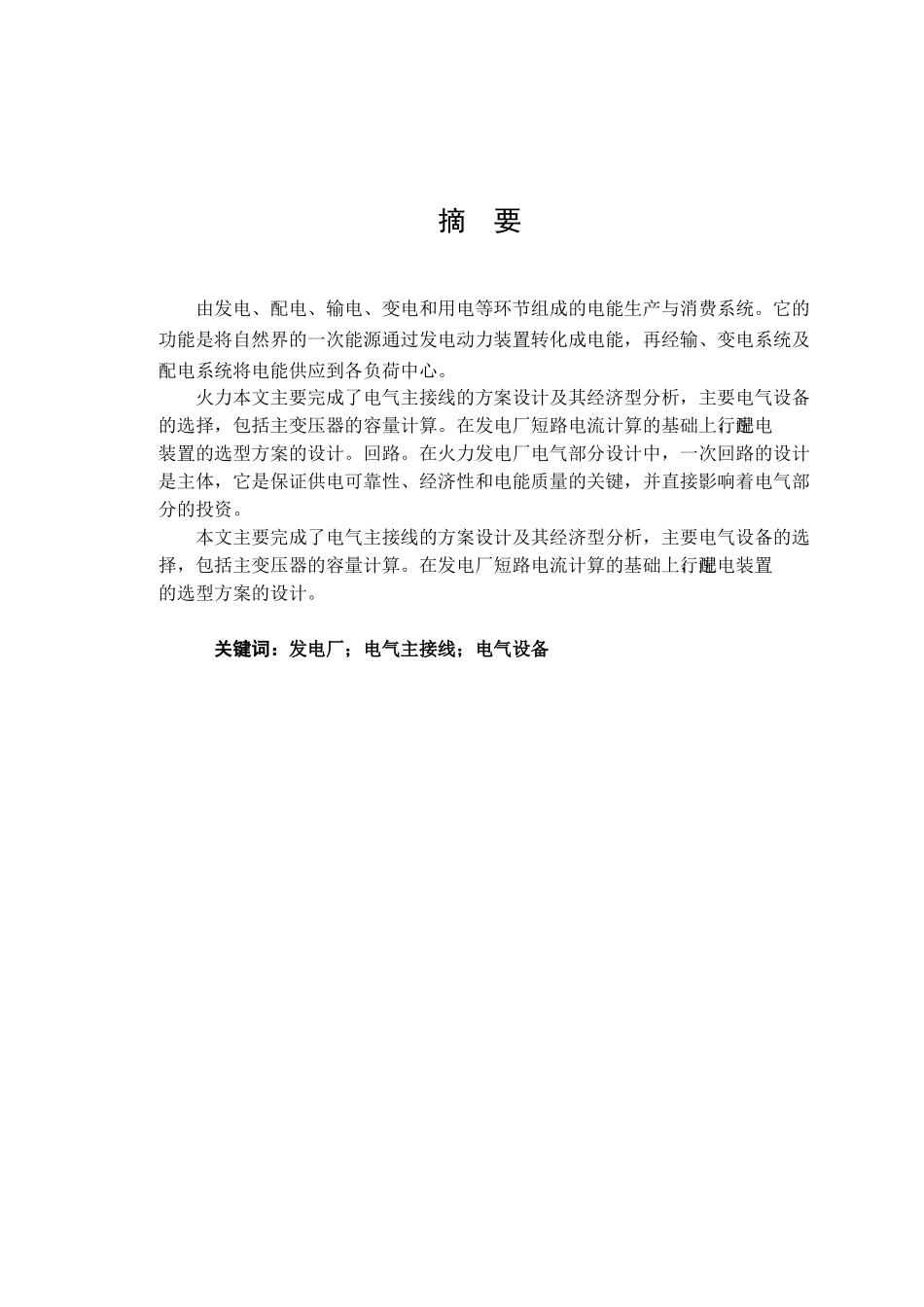

辽 宁 工 业 大 学 发电厂电气部分 课程设计（论文）题目： 150 MW 火力发电厂电气部分设计 院（系）： 专业班级： 学 号： 学生姓名： 指导老师： 起止时间： 课 程 设 计 （ 论 文 ） 任 务 及 评 语院（系）：电气学院 教研室： 注：成绩：平常20% 论文质量60% 答辩20% 以百分制计算学 号学生姓名专业班级课程设计题目150MW火力发电厂电气部分设计课程设计（论文）任务（1）装机容量装机 4 台，容量 2×25MW+2×50MW，UN=10.5kV （2）机组年利用小时，TMAX=6500h/a ，厂用电率按 8%考虑 （2）10.5kV 电压级 电缆出线六回，输送距离最远 8km，每回平均输送电量 4.2MW，10kV 最大负荷25MW，最小负荷 16.8MW，COSφ = 0.8，Tmax = 5200h/a。 （3）35kV 电压级 架空线六回，输送距离最远 20km,每回平均输送容量为 5.6MW。35kV 电压级最大负荷 33.6MW，最小负荷为 22.4MW。COSφ=0.8， Tmax =5200h/a。 （4）110kV 电压级架空线 4 回与电力系统连接，接受该厂的剩余功率，电力系统容量为 3500MW，当取基准容量为 100MVA 时，系统归算到 110kV 母线上的电抗X = 0.083。设计具体内容：1）设计电气主接线方案；2）完成主变压器容量计算、台数和型号的选择；3）短路电流的计算；4）完成电气设备的选择与校验；进度计划1、布置任务，查阅资料。（1 天）2、系统总体方案设计。（1 天）3、设计主接线。（2 天）4、设计变压器。（2 天）5、短路计算。（2 天）7、电气设备选择校验（1）6、撰写、打印设计说明书（1 天）指导老师评语及成绩平常： 论文质量： 答辩： 总成绩： 指导老师签字： 年 月 日摘 要由发电、配电、输电、变电和用电等环节组成的电能生产与消费系统。它的功能是将自然界的一次能源通过发电动力装置转化成电能，再经输、变电系统及配电系统将电能供应到各负荷中心。火力本文主要完成了电气主接线的方案设计及其经济型分析，主要电气设备的选择，包括主变压器的容量计算。在发电厂短路电流计算的基础上，进行配电装置的选型方案的设计。回路。在火力发电厂电气部分设计中，一次回路的设计是主体，它是保证供电可靠性、经济性和电能质量的关键，并直接影响着电气部分的投资。本文主要完成了电气主接线的方案设计及其经济型分析，主要电气设备的选择，包括主变压器的容量计算。在发电厂短路电流计算的基础上，进行配电装置的选型方案的设计。关键词...
