15、电气设备的安装

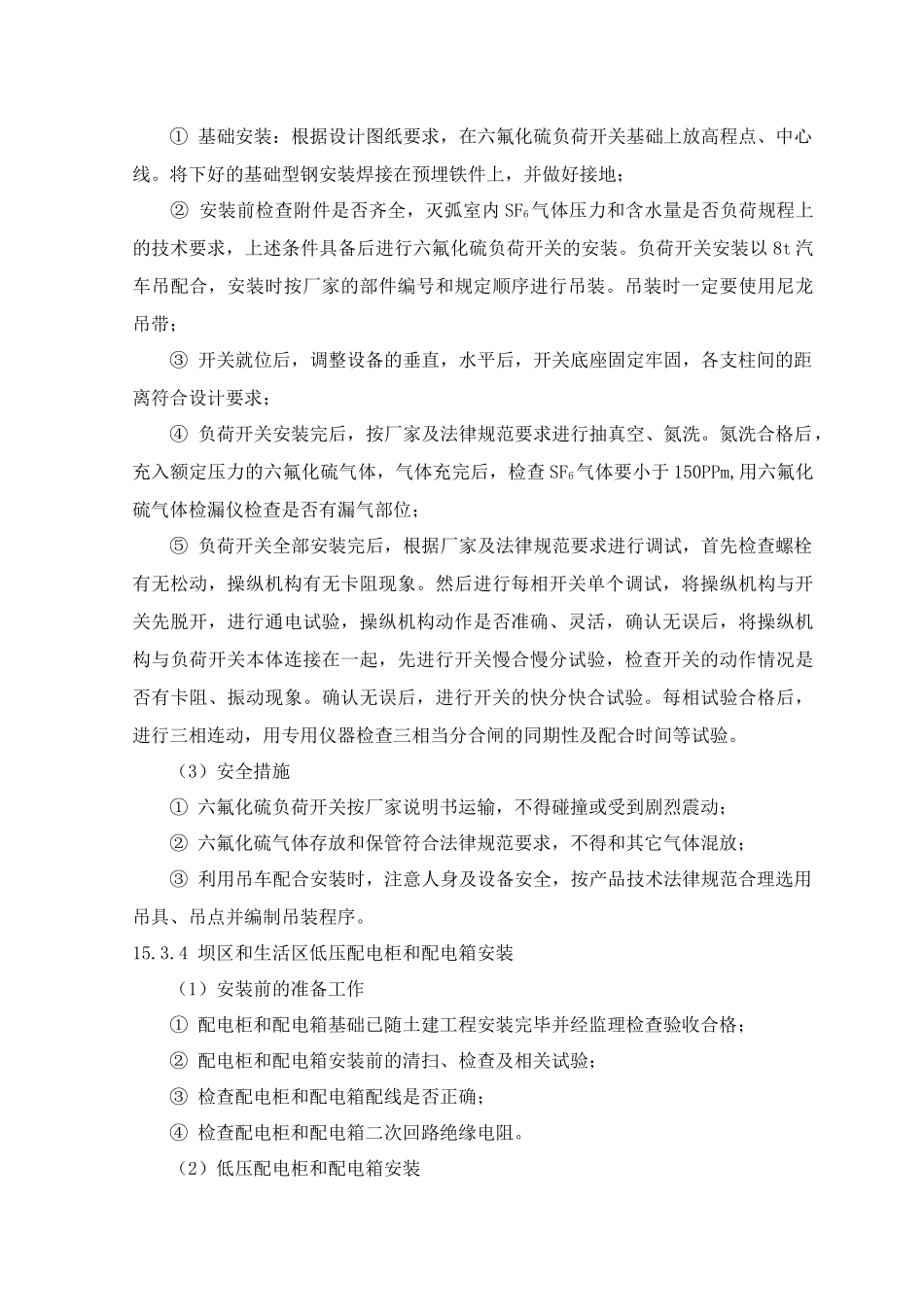

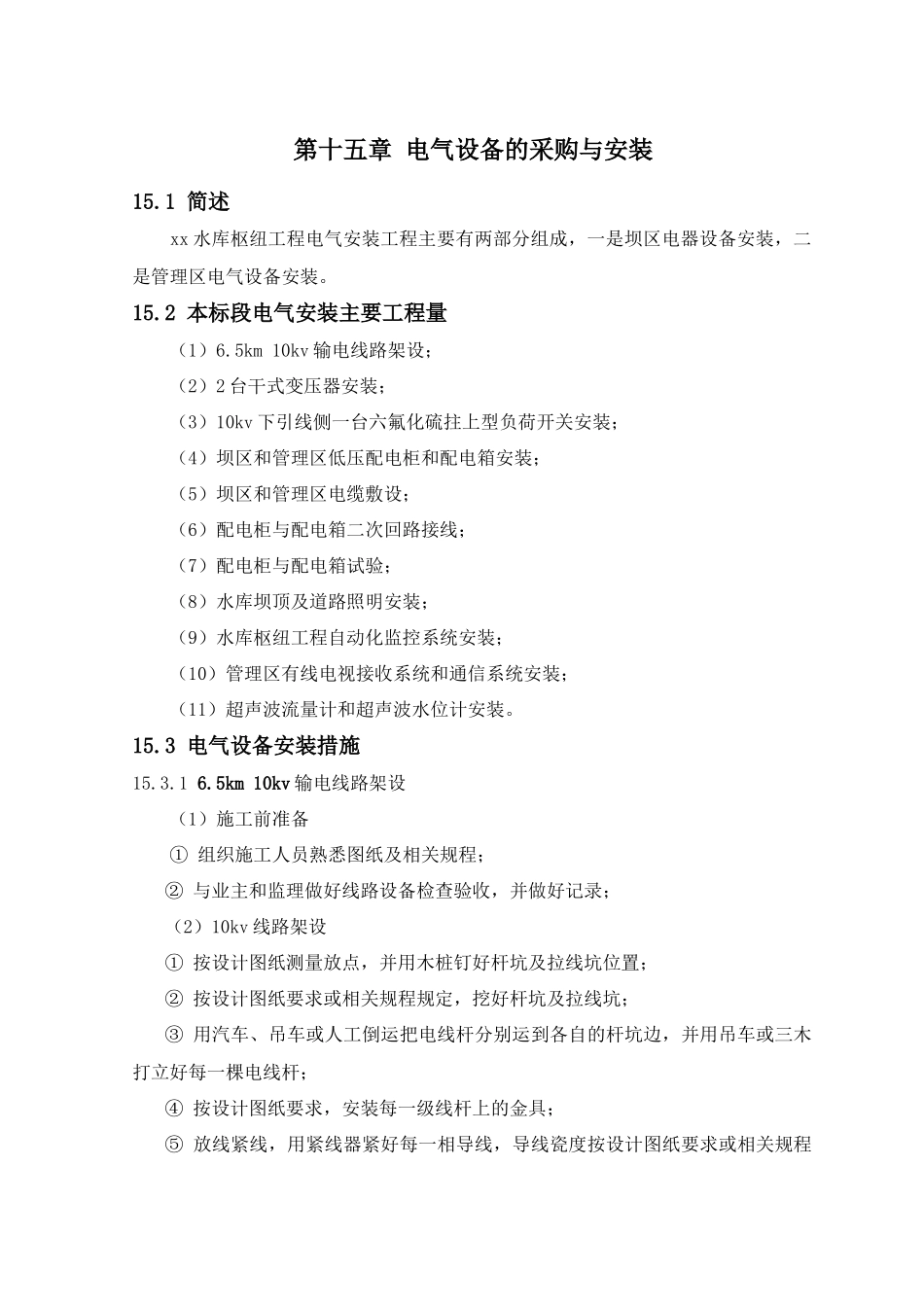

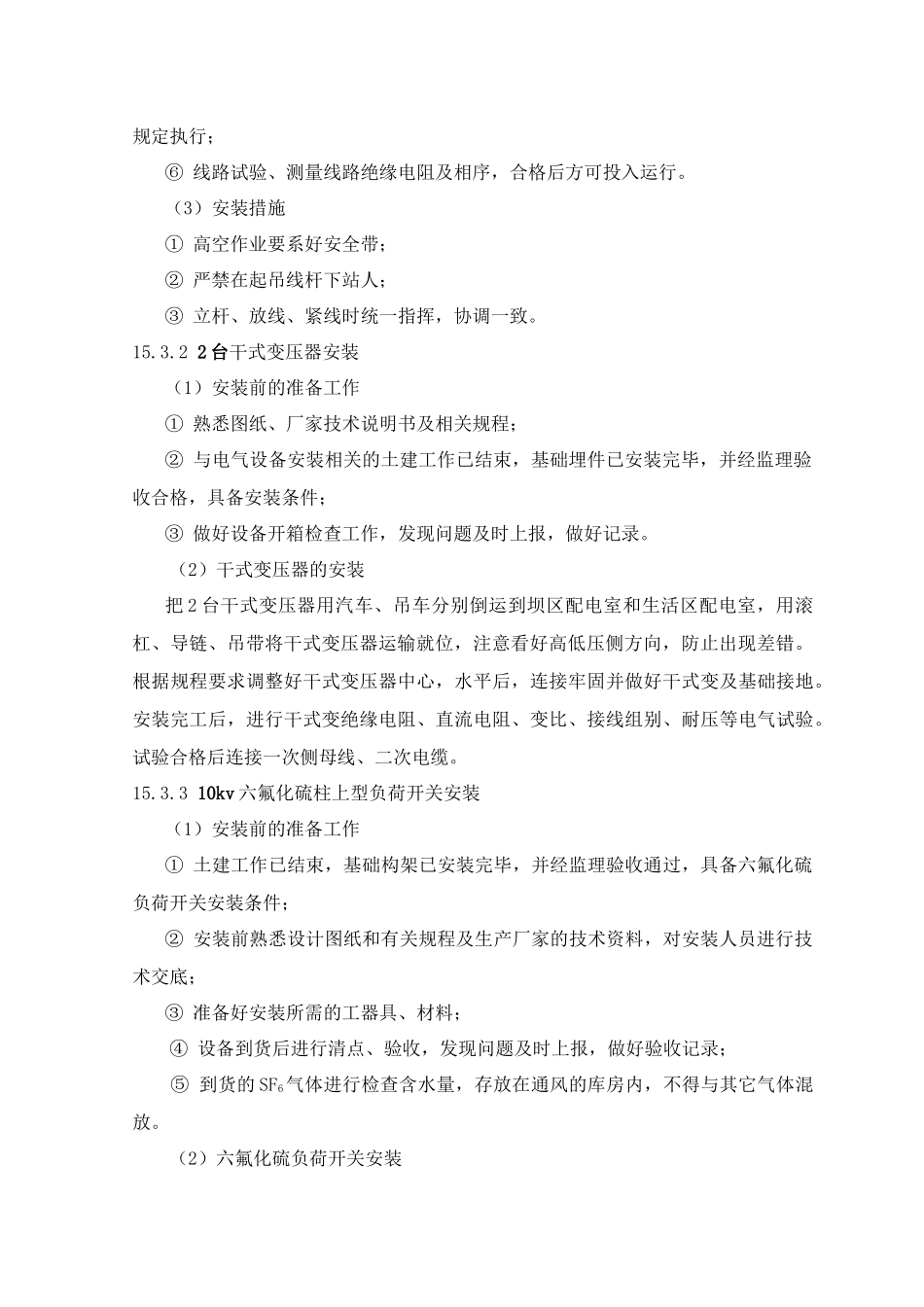

第十五章 电气设备的采购与安装15.1 简述 xx 水库枢纽工程电气安装工程主要有两部分组成，一是坝区电器设备安装，二是管理区电气设备安装。15.2 本标段电气安装主要工程量 （1）6.5km 10kv 输电线路架设； （2）2 台干式变压器安装； （3）10kv 下引线侧一台六氟化硫拄上型负荷开关安装； （4）坝区和管理区低压配电柜和配电箱安装； （5）坝区和管理区电缆敷设； （6）配电柜与配电箱二次回路接线； （7）配电柜与配电箱试验； （8）水库坝顶及道路照明安装； （9）水库枢纽工程自动化监控系统安装； （10）管理区有线电视接收系统和通信系统安装； （11）超声波流量计和超声波水位计安装。15.3 电气设备安装措施15.3.1 6.5km 10kv 输电线路架设 （1）施工前准备 ① 组织施工人员熟悉图纸及相关规程；② 与业主和监理做好线路设备检查验收，并做好记录；（2）10kv 线路架设① 按设计图纸测量放点，并用木桩钉好杆坑及拉线坑位置；② 按设计图纸要求或相关规程规定，挖好杆坑及拉线坑；③ 用汽车、吊车或人工倒运把电线杆分别运到各自的杆坑边，并用吊车或三木打立好每一棵电线杆；④ 按设计图纸要求，安装每一级线杆上的金具；⑤ 放线紧线，用紧线器紧好每一相导线，导线瓷度按设计图纸要求或相关规程规定执行；⑥ 线路试验、测量线路绝缘电阻及相序，合格后方可投入运行。（3）安装措施① 高空作业要系好安全带；② 严禁在起吊线杆下站人；③ 立杆、放线、紧线时统一指挥，协调一致。15.3.2 2 台干式变压器安装（1）安装前的准备工作① 熟悉图纸、厂家技术说明书及相关规程；② 与电气设备安装相关的土建工作已结束，基础埋件已安装完毕，并经监理验收合格，具备安装条件；③ 做好设备开箱检查工作，发现问题及时上报，做好记录。（2）干式变压器的安装把 2 台干式变压器用汽车、吊车分别倒运到坝区配电室和生活区配电室，用滚杠、导链、吊带将干式变压器运输就位，注意看好高低压侧方向，防止出现差错。根据规程要求调整好干式变压器中心，水平后，连接牢固并做好干式变及基础接地。安装完工后，进行干式变绝缘电阻、直流电阻、变比、接线组别、耐压等电气试验。试验合格后连接一次侧母线、二次电缆。15.3.3 10kv 六氟化硫柱上型负荷开关安装（1）安装前的准备工作① 土建工作已结束，基础构架已安装完毕，并经监理验收通过，具备六氟化硫负荷开关安装条件；② 安装前熟悉设计图纸和有关规程...
