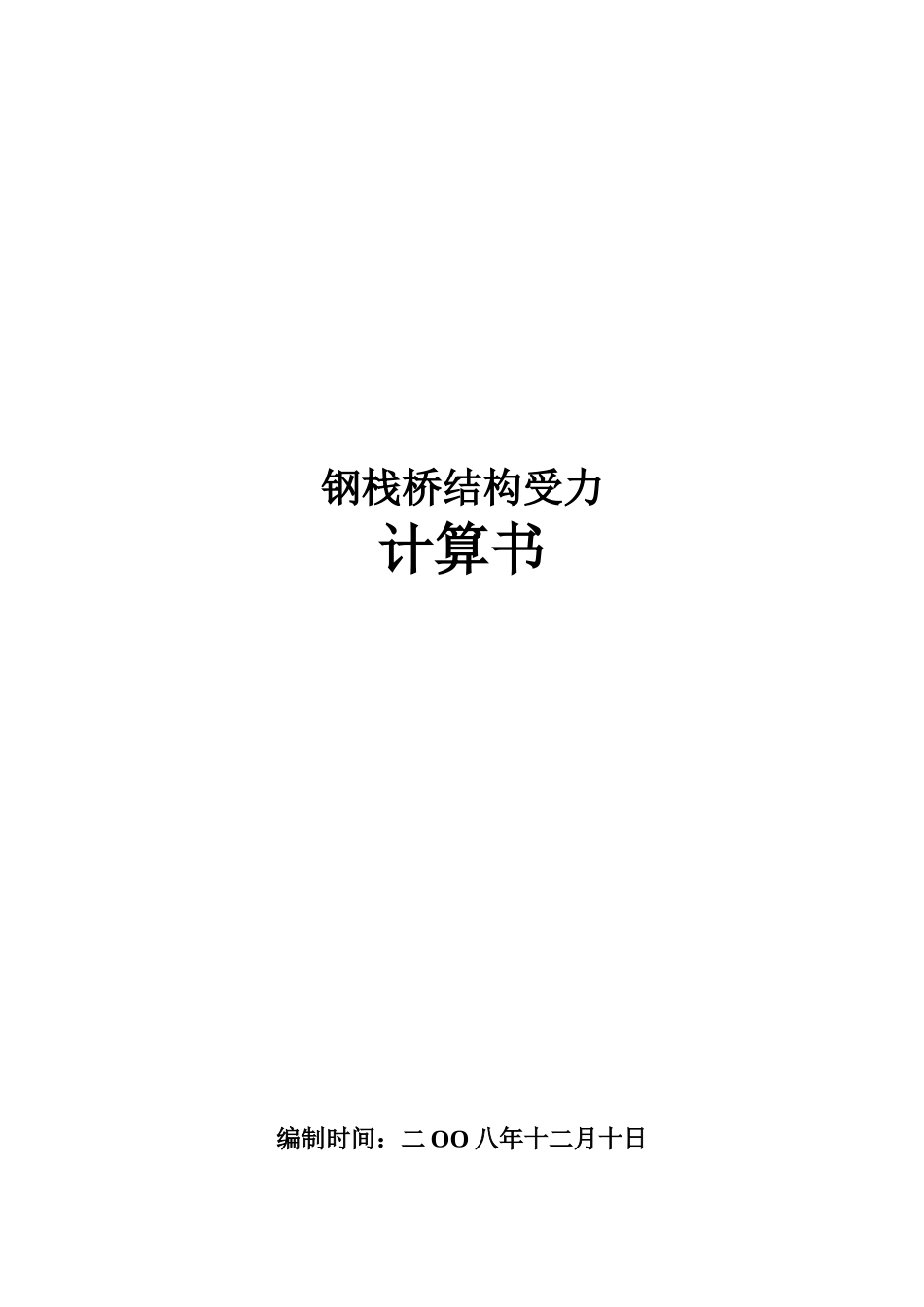

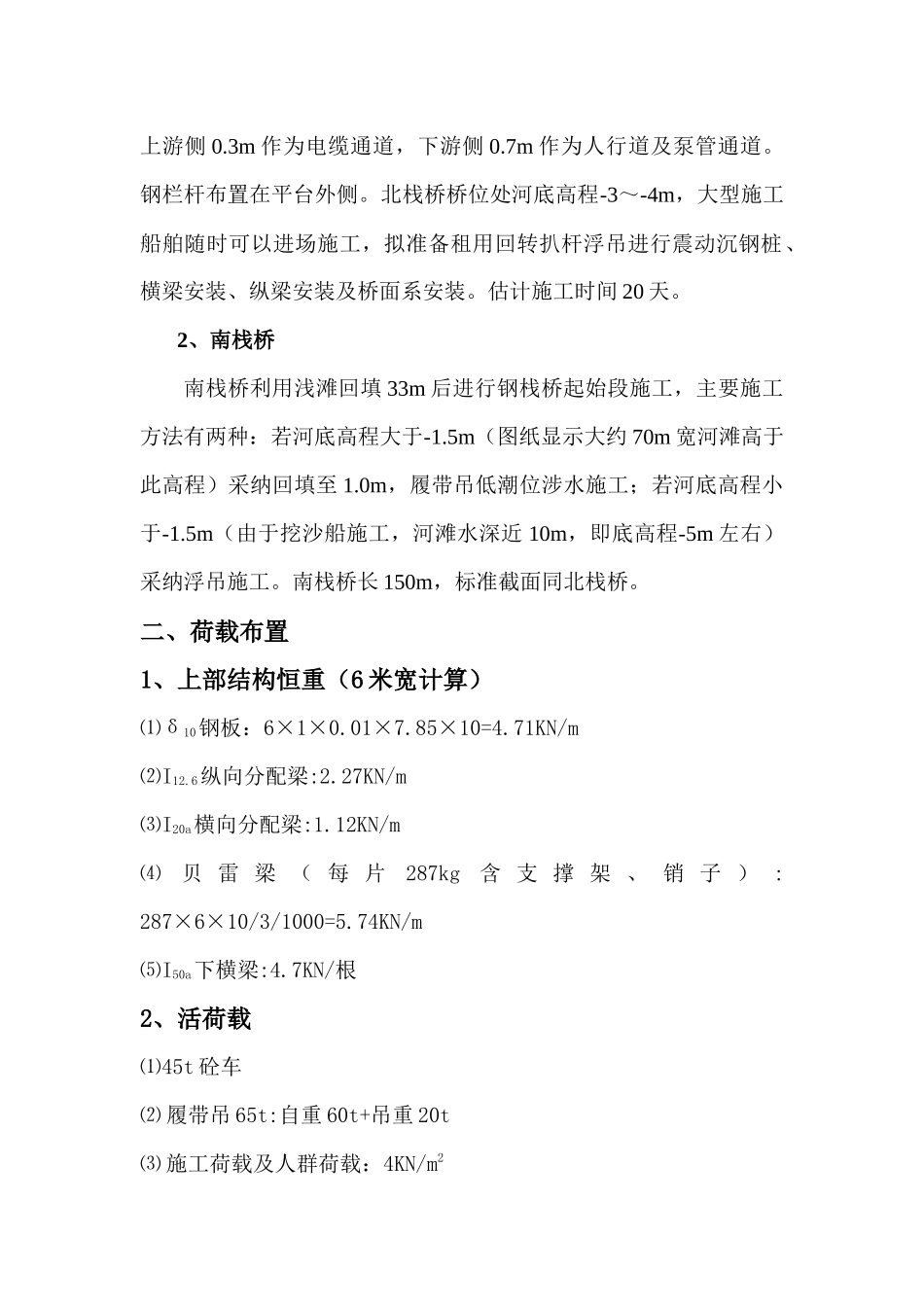

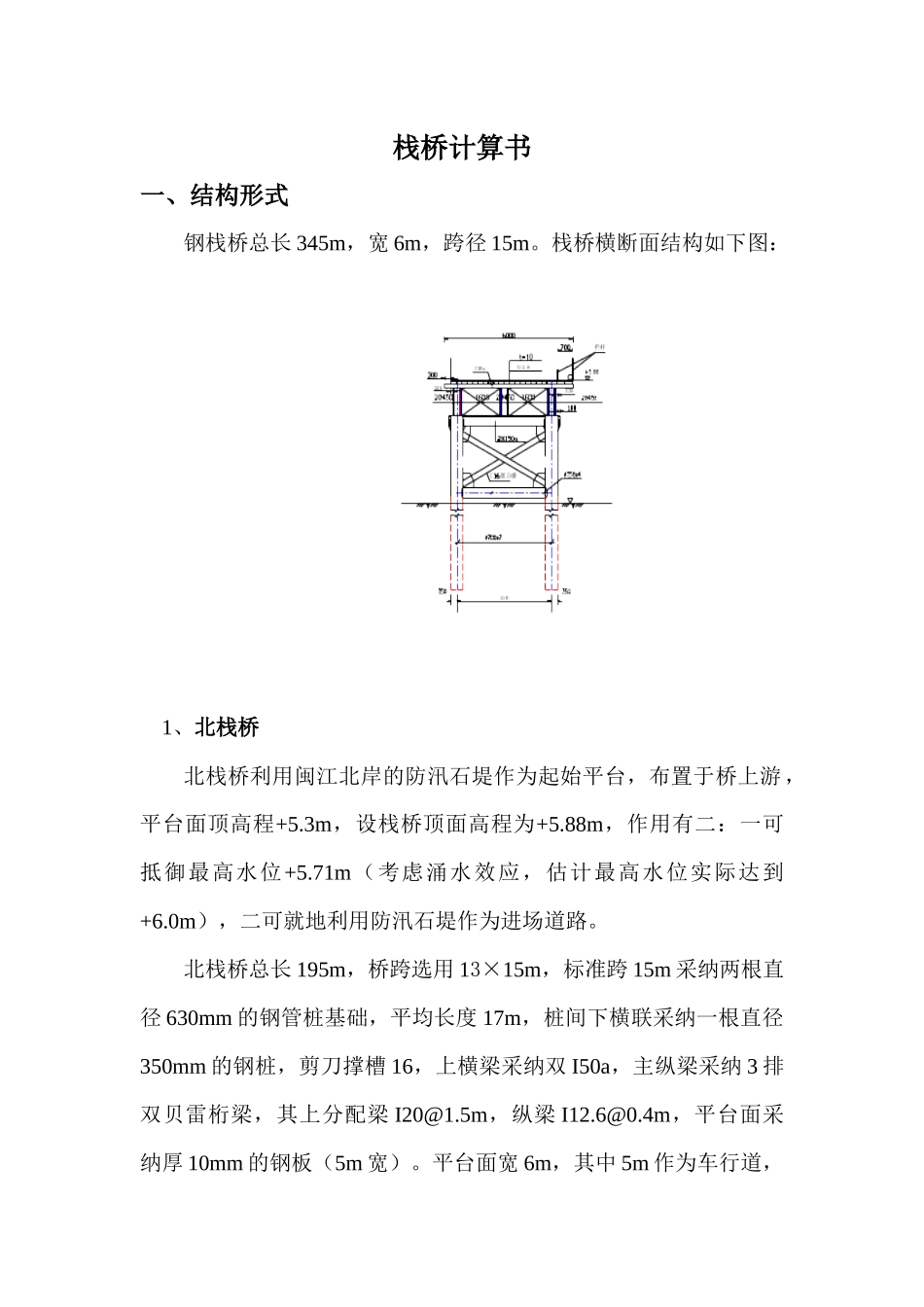

钢栈桥结构受力计算书编制时间：二 OO 八年十二月十日栈桥计算书一、结构形式钢栈桥总长 345m，宽 6m，跨径 15m。栈桥横断面结构如下图： 1、北栈桥北栈桥利用闽江北岸的防汛石堤作为起始平台，布置于桥上游，平台面顶高程+5.3m，设栈桥顶面高程为+5.88m，作用有二：一可抵御最高水位+5.71m（考虑涌水效应，估计最高水位实际达到+6.0m），二可就地利用防汛石堤作为进场道路。北栈桥总长 195m，桥跨选用 13×15m，标准跨 15m 采纳两根直径 630mm 的钢管桩基础，平均长度 17m，桩间下横联采纳一根直径350mm 的钢桩，剪刀撑槽 16，上横梁采纳双 I50a，主纵梁采纳 3 排双贝雷桁梁，其上分配梁 I20@1.5m，纵梁 I12.6@0.4m，平台面采纳厚 10mm 的钢板（5m 宽）。平台面宽 6m，其中 5m 作为车行道，上游侧 0.3m 作为电缆通道，下游侧 0.7m 作为人行道及泵管通道。钢栏杆布置在平台外侧。北栈桥桥位处河底高程-3～-4m，大型施工船舶随时可以进场施工，拟准备租用回转扒杆浮吊进行震动沉钢桩、横梁安装、纵梁安装及桥面系安装。估计施工时间 20 天。2、南栈桥南栈桥利用浅滩回填 33m 后进行钢栈桥起始段施工，主要施工方法有两种：若河底高程大于-1.5m（图纸显示大约 70m 宽河滩高于此高程）采纳回填至 1.0m，履带吊低潮位涉水施工；若河底高程小于-1.5m（由于挖沙船施工，河滩水深近 10m，即底高程-5m 左右）采纳浮吊施工。南栈桥长 150m，标准截面同北栈桥。二、荷载布置1、上部结构恒重（6 米宽计算）⑴δ10钢板：6×1×0.01×7.85×10=4.71KN/m⑵I12.6纵向分配梁:2.27KN/m⑶I20a横向分配梁:1.12KN/m⑷贝 雷 梁 （ 每 片287kg含 支 撑 架 、 销 子 ） : 287×6×10/3/1000=5.74KN/m⑸I50a下横梁:4.7KN/根2、活荷载⑴45t 砼车⑵ 履带吊 65t:自重 60t+吊重 20t⑶ 施工荷载及人群荷载：4KN/m2考虑栈桥实际情况，同方向车辆间距不小于 24 米，即一跨内同方向最多只布置一辆重车。三、上部结构内力计算〈一〉贝雷梁内力计算1、12 米跨 计算跨径为 L 计=12m(按简支计算)。〈1〉 弯矩 M:① 450KN 砼车（一辆）布置在跨中时：Mmax1=0.25×180×12+4.6/12×180×12/2+2/12×90×12/2=540+414+90=1044kN.m② 履带-65 布置在跨中时履带-65 履带接触地面长度为 5.3m，在吊重 200KN 的情况下，近似按集中荷载计算，P=600+200=800KNMmax2=1/4×(600+200)×12=2400kN.m③ 施工荷载及人群...
