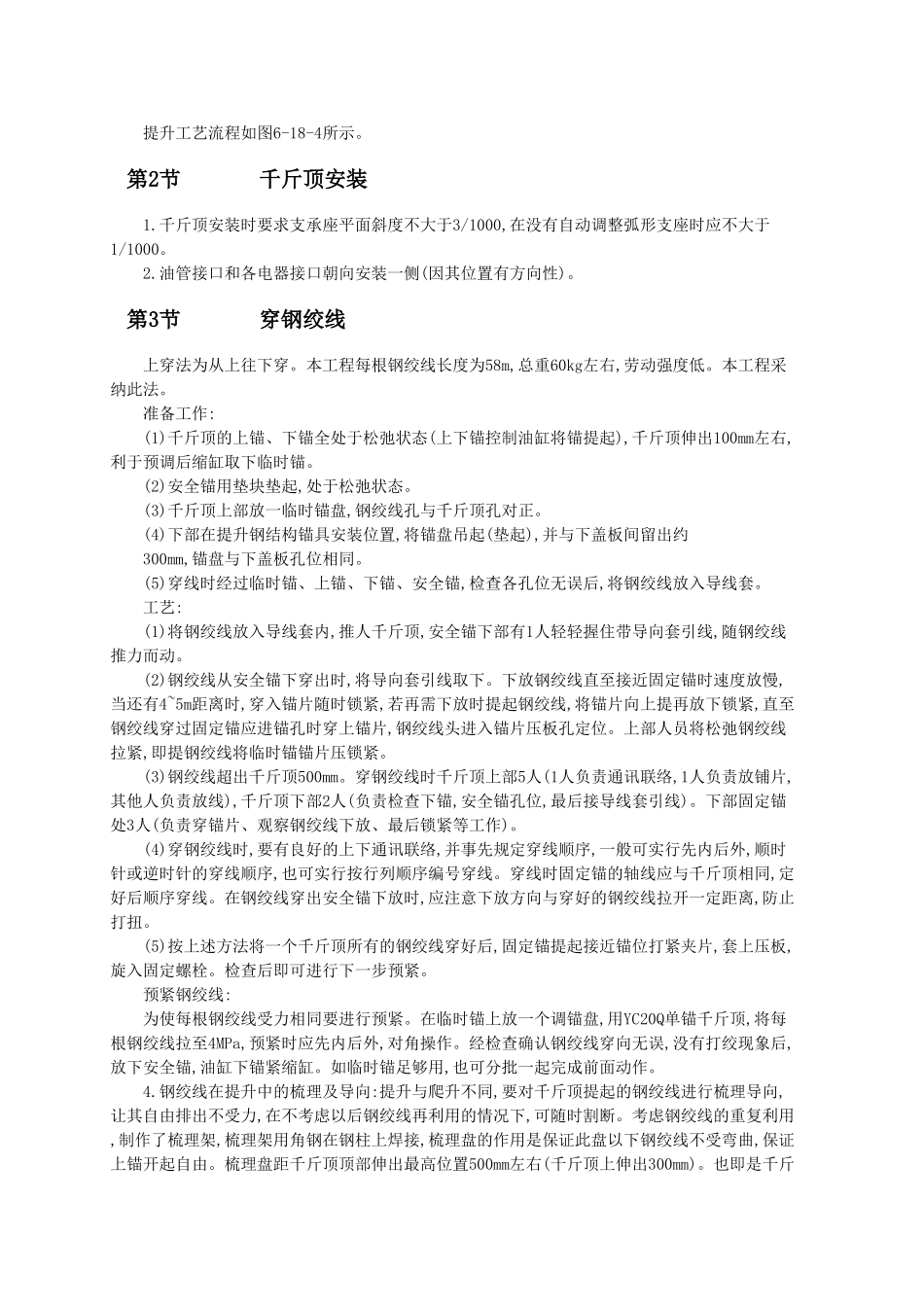

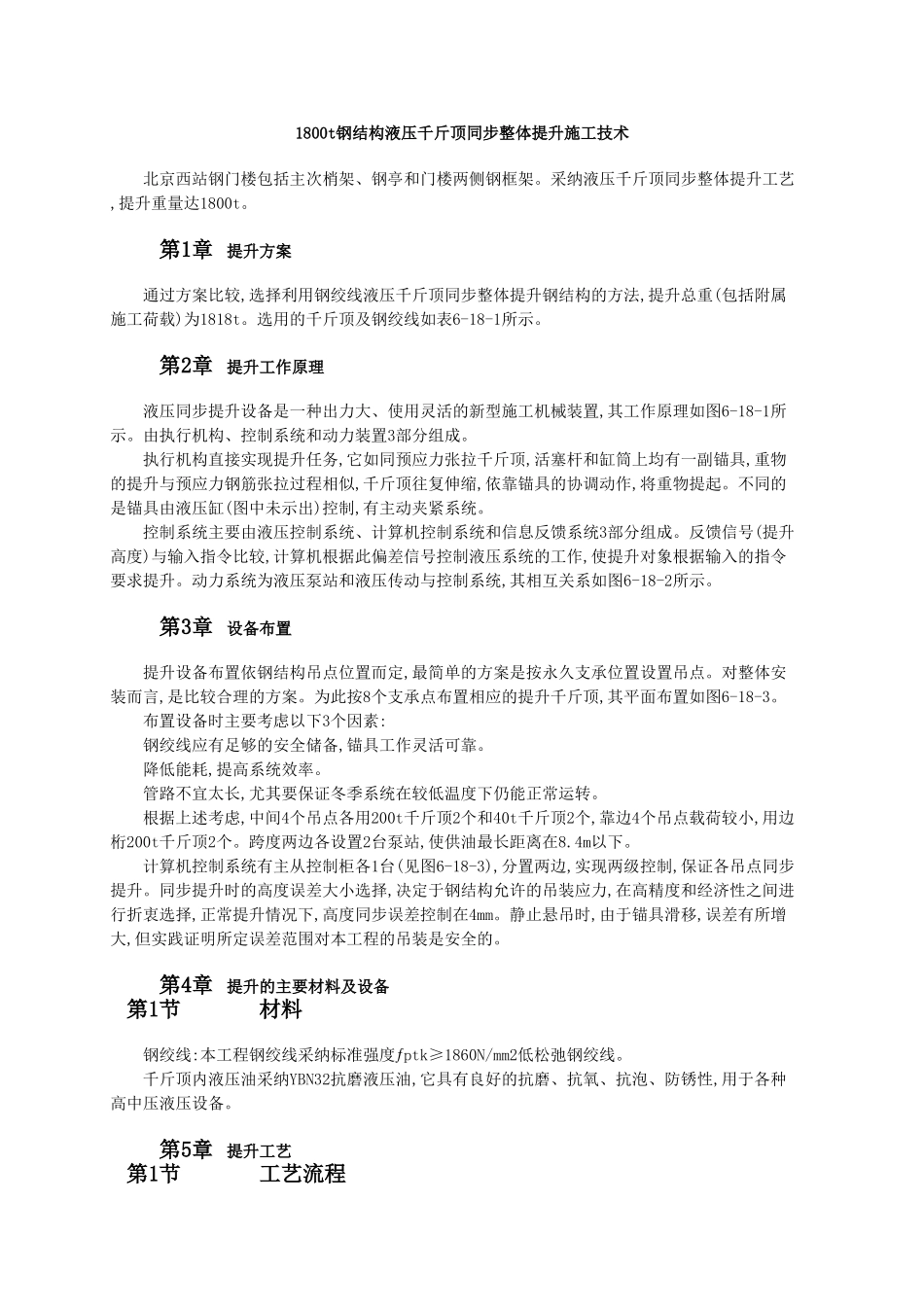

1800t钢结构液压千斤顶同步整体提升施工技术北京西站钢门楼包括主次梢架、钢亭和门楼两侧钢框架。采纳液压千斤顶同步整体提升工艺,提升重量达1800t。第1章提升方案通过方案比较,选择利用钢绞线液压千斤顶同步整体提升钢结构的方法,提升总重(包括附属施工荷载)为1818t。选用的千斤顶及钢绞线如表6-18-1所示。第2章提升工作原理液压同步提升设备是一种出力大、使用灵活的新型施工机械装置,其工作原理如图6-18-1所示。由执行机构、控制系统和动力装置3部分组成。执行机构直接实现提升任务,它如同预应力张拉千斤顶,活塞杆和缸筒上均有一副锚具,重物的提升与预应力钢筋张拉过程相似,千斤顶往复伸缩,依靠锚具的协调动作,将重物提起。不同的是锚具由液压缸(图中未示出)控制,有主动夹紧系统。控制系统主要由液压控制系统、计算机控制系统和信息反馈系统3部分组成。反馈信号(提升高度)与输入指令比较,计算机根据此偏差信号控制液压系统的工作,使提升对象根据输入的指令要求提升。动力系统为液压泵站和液压传动与控制系统,其相互关系如图6-18-2所示。第3章设备布置提升设备布置依钢结构吊点位置而定,最简单的方案是按永久支承位置设置吊点。对整体安装而言,是比较合理的方案。为此按8个支承点布置相应的提升千斤顶,其平面布置如图6-18-3。布置设备时主要考虑以下3个因素:钢绞线应有足够的安全储备,锚具工作灵活可靠。降低能耗,提高系统效率。管路不宜太长,尤其要保证冬季系统在较低温度下仍能正常运转。根据上述考虑,中间4个吊点各用200t千斤顶2个和40t千斤顶2个,靠边4个吊点载荷较小,用边桁200t千斤顶2个。跨度两边各设置2台泵站,使供油最长距离在8.4m以下。计算机控制系统有主从控制柜各1台(见图6-18-3),分置两边,实现两级控制,保证各吊点同步提升。同步提升时的高度误差大小选择,决定于钢结构允许的吊装应力,在高精度和经济性之间进行折衷选择,正常提升情况下,高度同步误差控制在4mm。静止悬吊时,由于锚具滑移,误差有所增大,但实践证明所定误差范围对本工程的吊装是安全的。第4章提升的主要材料及设备第1节材料钢绞线:本工程钢绞线采纳标准强度ƒptk≥1860N/mm2低松弛钢绞线。千斤顶内液压油采纳YBN32抗磨液压油,它具有良好的抗磨、抗氧、抗泡、防锈性,用于各种高中压液压设备。第5章提升工艺第1节工艺流程提升工艺流程如图6-18-4所示。第2节千斤顶安装1.千斤顶安装时要求支承座平面斜度不大于3/1000,在没有自动调整弧形支座时应不大于1/1000。2.油管接口...
