18m跨预应力混凝土框架梁设计计算

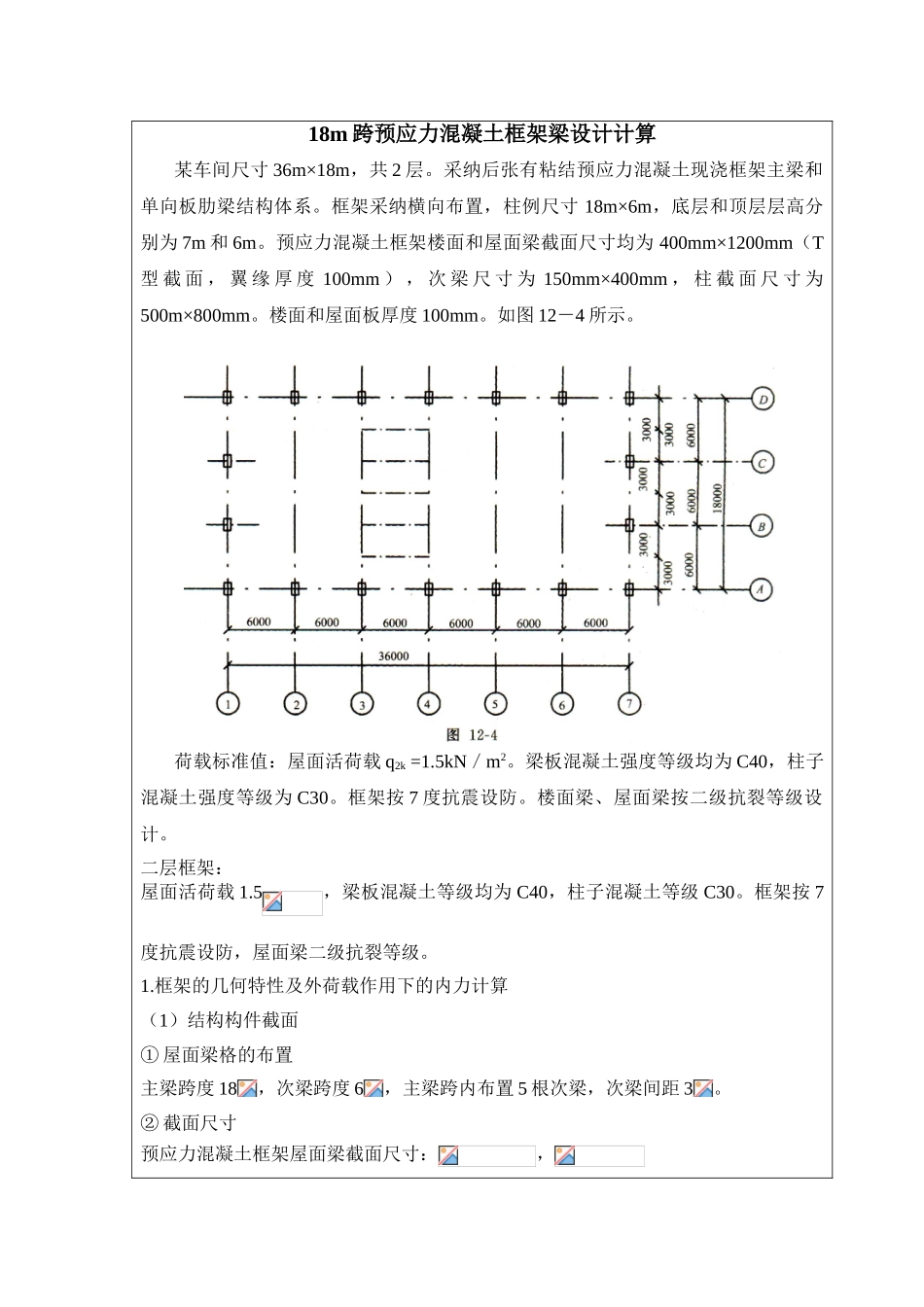

18m 跨预应力混凝土框架梁设计计算某车间尺寸 36m×18m，共 2 层。采纳后张有粘结预应力混凝土现浇框架主梁和单向板肋梁结构体系。框架采纳横向布置，柱例尺寸 18m×6m，底层和顶层层高分别为 7m 和 6m。预应力混凝土框架楼面和屋面梁截面尺寸均为 400mm×1200mm（T型 截 面 ， 翼 缘 厚 度 100mm ） ， 次 梁 尺 寸 为 150mm×400mm ， 柱 截 面 尺 寸 为500m×800mm。楼面和屋面板厚度 100mm。如图 12－4 所示。荷载标准值：屋面活荷载 q2k =1.5kN／m2。梁板混凝土强度等级均为 C40，柱子混凝土强度等级为 C30。框架按 7 度抗震设防。楼面梁、屋面梁按二级抗裂等级设计。二层框架：屋面活荷载 1.5，梁板混凝土等级均为 C40，柱子混凝土等级 C30。框架按 7度抗震设防，屋面梁二级抗裂等级。1.框架的几何特性及外荷载作用下的内力计算（1）结构构件截面① 屋面梁格的布置主梁跨度 18，次梁跨度 6，主梁跨内布置 5 根次梁，次梁间距 3。② 截面尺寸预应力混凝土框架屋面梁截面尺寸：，次梁截面尺寸：，柱截面尺寸：，，屋面板厚度：（2）梁柱截面几何特性：截面形状截面几何尺寸值屋面梁面积59000形心位置702.5惯性矩柱面积400000惯性矩（3）荷载标准值的计算①.恒荷载标准值的计算a.屋面框架梁线荷载标准值： 20厚 1：2 水泥砂浆找平 100~140 厚（2%找坡）膨胀珍珠岩 100 厚现浇钢筋混凝土楼板 15 厚石灰抹底 屋面均布恒荷载标准值 3.98b.楼面框架梁线荷载标准值： 25厚水泥砂浆面层 100 厚现浇钢筋混凝土楼板 20 厚石灰抹底 屋面均布恒荷载标准值 3.32 （4）内力组合截面内力恒载活载地震恒+活1.2×恒+1.4×活1.2× （ 恒 + 活 ）+1.3×地左支座M722.6215.6115.7938.211691276.3跨中M849.8213.701063.51318.91276.22.预应力筋的估算梁中预应力筋的估算该工程跨中与支座截面弯矩相差较小，故采纳如图所示的预应力筋布置办法：梁端和跨中预应力筋的保护层厚度均取 80，所以屋面梁预应力筋的矢高为：支座，跨中。由几何关系有：，, 采纳低松弛预应力钢绞线： ，。张拉控制力取：。屋面梁预应力筋的估算因为作用在屋面梁上的活载相对较小，故根据荷载效应准永久组合下满足混凝土拉应力的限制要求，估算屋面梁的预应力筋。设活荷载的准永久系数为 0.7，为考虑次弯矩的影响，将弯矩设计值在支座处取系数 0.9，在跨中取系数 1.2 加以调整。即要求满足下式：。截面所...
