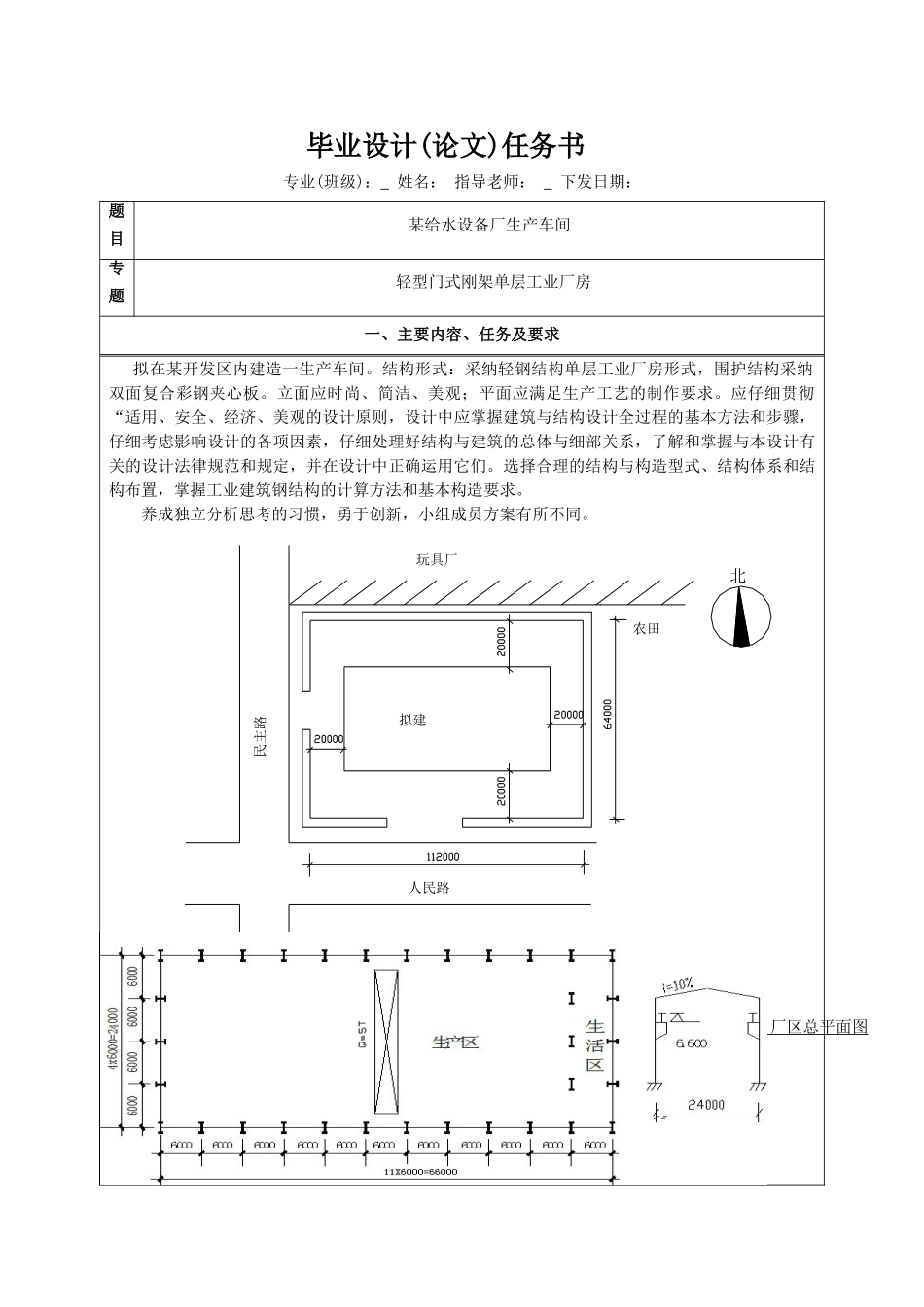

毕业设计(论文)任务书专业(班级)： 姓名： 指导老师： 下发日期：题目某给水设备厂生产车间专题轻型门式刚架单层工业厂房一、主要内容、任务及要求拟在某开发区内建造一生产车间。结构形式：采纳轻钢结构单层工业厂房形式，围护结构采纳双面复合彩钢夹心板。立面应时尚、简洁、美观；平面应满足生产工艺的制作要求。应仔细贯彻“适用、安全、经济、美观的设计原则，设计中应掌握建筑与结构设计全过程的基本方法和步骤，仔细考虑影响设计的各项因素，仔细处理好结构与建筑的总体与细部关系，了解和掌握与本设计有关的设计法律规范和规定，并在设计中正确运用它们。选择合理的结构与构造型式、结构体系和结构布置，掌握工业建筑钢结构的计算方法和基本构造要求。养成独立分析思考的习惯，勇于创新，小组成员方案有所不同。 图 1 厂区总平面图 玩具厂拟建人民路民主路农田北 图 2 平面布置图图 2 平面布置图二、主要技术参数(一)工程概况 1、建筑面积：2000m2±10%，土建总投资：250 万元。2、建筑等级：结构安全等级Ⅱ级，耐火等级为Ⅱ级，采光等级为Ⅲ级。 3、结构形式与结构体系：单层带吊车的轻钢结构体系，跨度 24m。 4、生产工艺概况(1) 工艺流程如下：材料库 → 机械加工(包括焊接) → 部件组装，半成品检验 → 总装 → 成品检验。平、立面布置图见附图 1。(2) 定员：车间一班制，总人数 200 人，其中女工占 20％，管理人员占 10％。(3) 生活间设计要求：根据工作人员人数设置卫生间和淋浴室。(4) 层高、层数：生产区为单层，生活区为二层，层高自定。室内外高差自定。(5) 生产特征：采光可选用自然采光与人工采光相结合。生活间每层设有男女厕所、存衣室、盥洗室及办公室等，生活间要与车间联系方便。(二) 自然条件1、 气温：冬季采暖计算温度－7℃，夏季通风计算温度 27℃。2、 风向：夏季主导风向东南，冬季主导风向西北。3、 降雨量：年降雨量 767.4mm，小时最大降雨量 120.4mm。4、 雨季施工起止日期：7 月 1 日－8 月 31 日。5、 冬季施工起止日期：12 月 10 日－次年 3 月 10 日。(三)地质条件及地理情况1、地形平坦，自然地表标高 76.0m。2、根据勘察报告，场区土层按自上而下顺序表述如下：① 残积土，土层平均厚度 1.1m，可塑，标准地基承载力特征值 fak =120kPa，不宜作为天然地基持力层；② 全风化角砾岩，土层平均厚度 2.1m，遇水软化，地基承载力特征值 fak ...
