30m预应力工字梁安装方案VIP专享

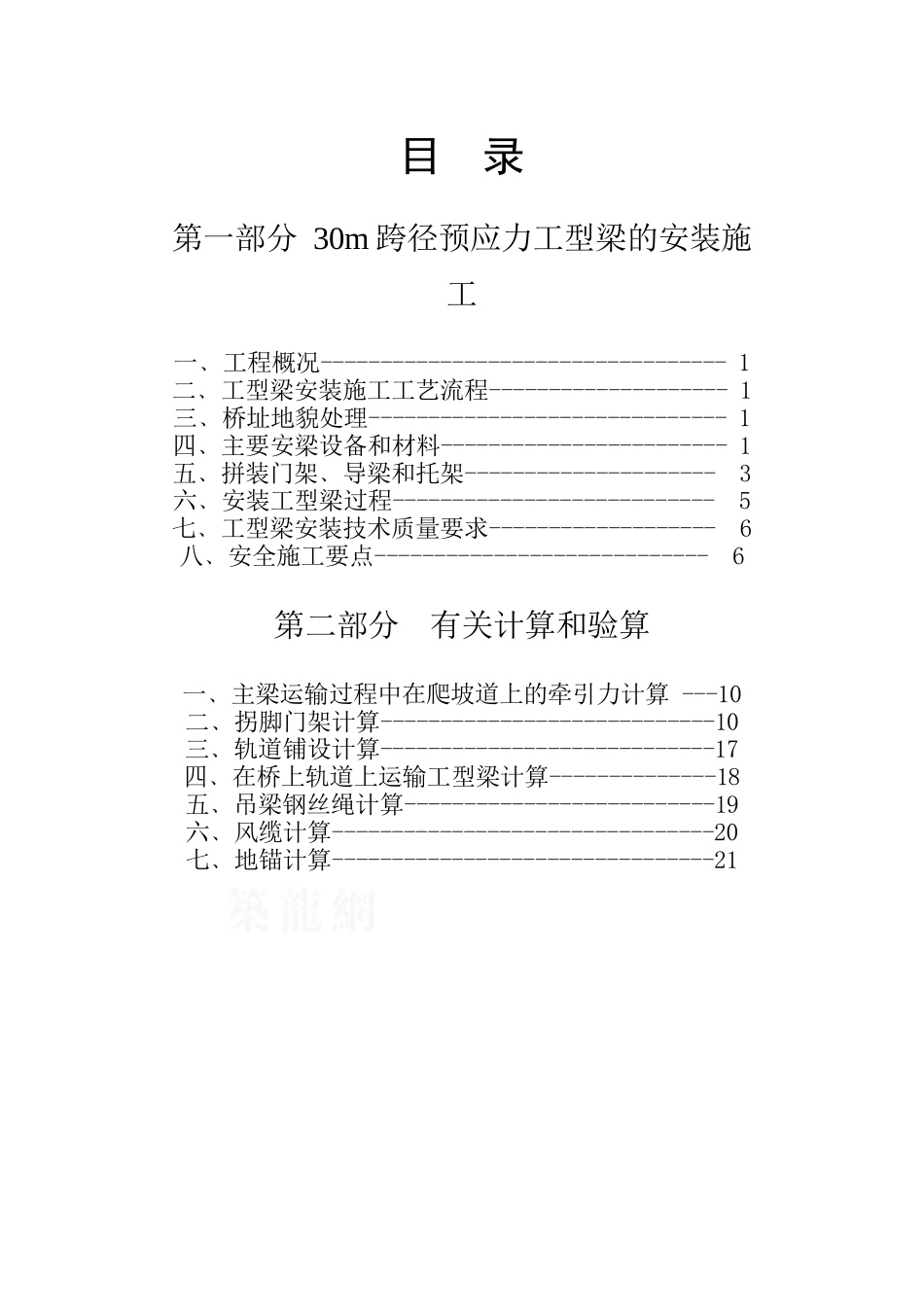

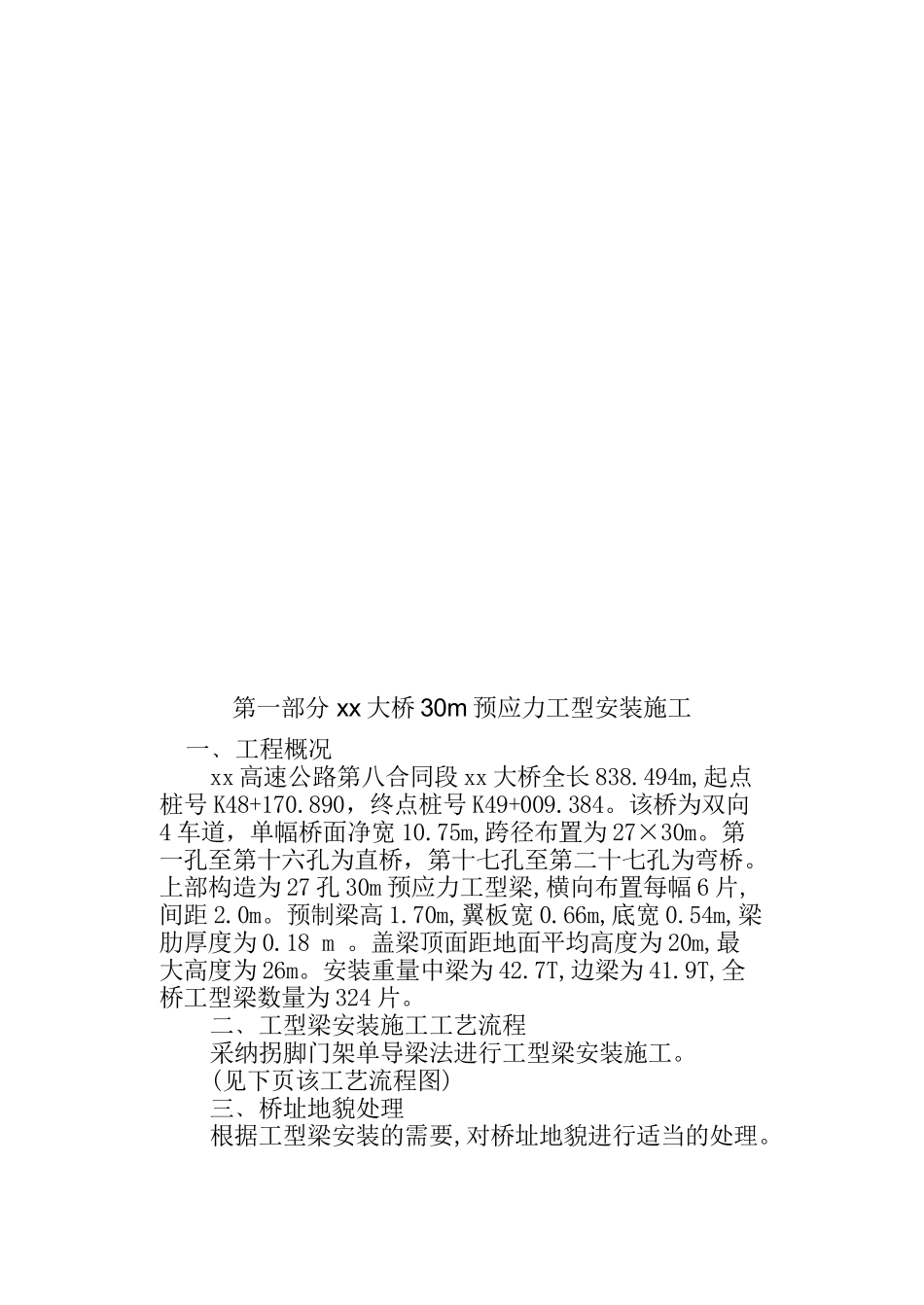

目 录第一部分 30m 跨径预应力工型梁的安装施工一﹑工程概况---------------------------------- 1二﹑工型梁安装施工工艺流程-------------------- 1三﹑桥址地貌处理------------------------------ 1四﹑主要安梁设备和材料------------------------ 1五﹑拼装门架﹑导梁和托架--------------------- 3六﹑安装工型梁过程--------------------------- 5七﹑工型梁安装技术质量要求------------------- 6八﹑安全施工要点---------------------------- 6第二部分 有关计算和验算一﹑主梁运输过程中在爬坡道上的牵引力计算 ---10二﹑拐脚门架计算----------------------------10三﹑轨道铺设计算----------------------------17四﹑在桥上轨道上运输工型梁计算--------------18五﹑吊梁钢丝绳计算--------------------------19六﹑风缆计算--------------------------------20七﹑地锚计算--------------------------------21第一部分 xx 大桥 30m 预应力工型安装施工 一﹑工程概况xx 高速公路第八合同段 xx 大桥全长 838.494m,起点桩号 K48+170.890，终点桩号 K49+009.384。该桥为双向4 车道，单幅桥面净宽 10.75m,跨径布置为 27×30m。第一孔至第十六孔为直桥，第十七孔至第二十七孔为弯桥。上部构造为 27 孔 30m 预应力工型梁,横向布置每幅 6 片,间距 2.0m。预制梁高 1.70m,翼板宽 0.66m,底宽 0.54m,梁肋厚度为 0.18 m 。盖梁顶面距地面平均高度为 20m,最大高度为 26m。安装重量中梁为 42.7T,边梁为 41.9T,全桥工型梁数量为 324 片。二﹑工型梁安装施工工艺流程采纳拐脚门架单导梁法进行工型梁安装施工。(见下页该工艺流程图)三﹑桥址地貌处理根据工型梁安装的需要,对桥址地貌进行适当的处理。工型梁预制场位于桥位左侧第 6～10 孔处,靠近 0#桥台,即以安梁顺序为从 0#向 27#方向进行。因此主梁需用运工型梁安装施工工艺流程图梁轨道平车从预制场运至 0#桥台后在运上桥。根据实测地面标高，须对运梁道处原地面进行适当填挖（最大纵坡 8%），保证压实度在 90%以上。四﹑主要安梁设备材料1﹑钢导梁 1 套钢导梁总长 75m,高 126cm,采纳标准轨距 143.5cm。铺设运梁轨道拼装导梁﹑拐脚门架﹑托架导梁至第一桥孔牵引安装拐脚门架运梁平车运梁至第一桥孔安装就位(中间两片梁放在导梁两侧)牵导引梁至前方孔中间两片梁就位焊接横隔梁铺设轨道拐脚门架前移就位运梁平车运梁至该桥孔2 ﹑拐脚门...
