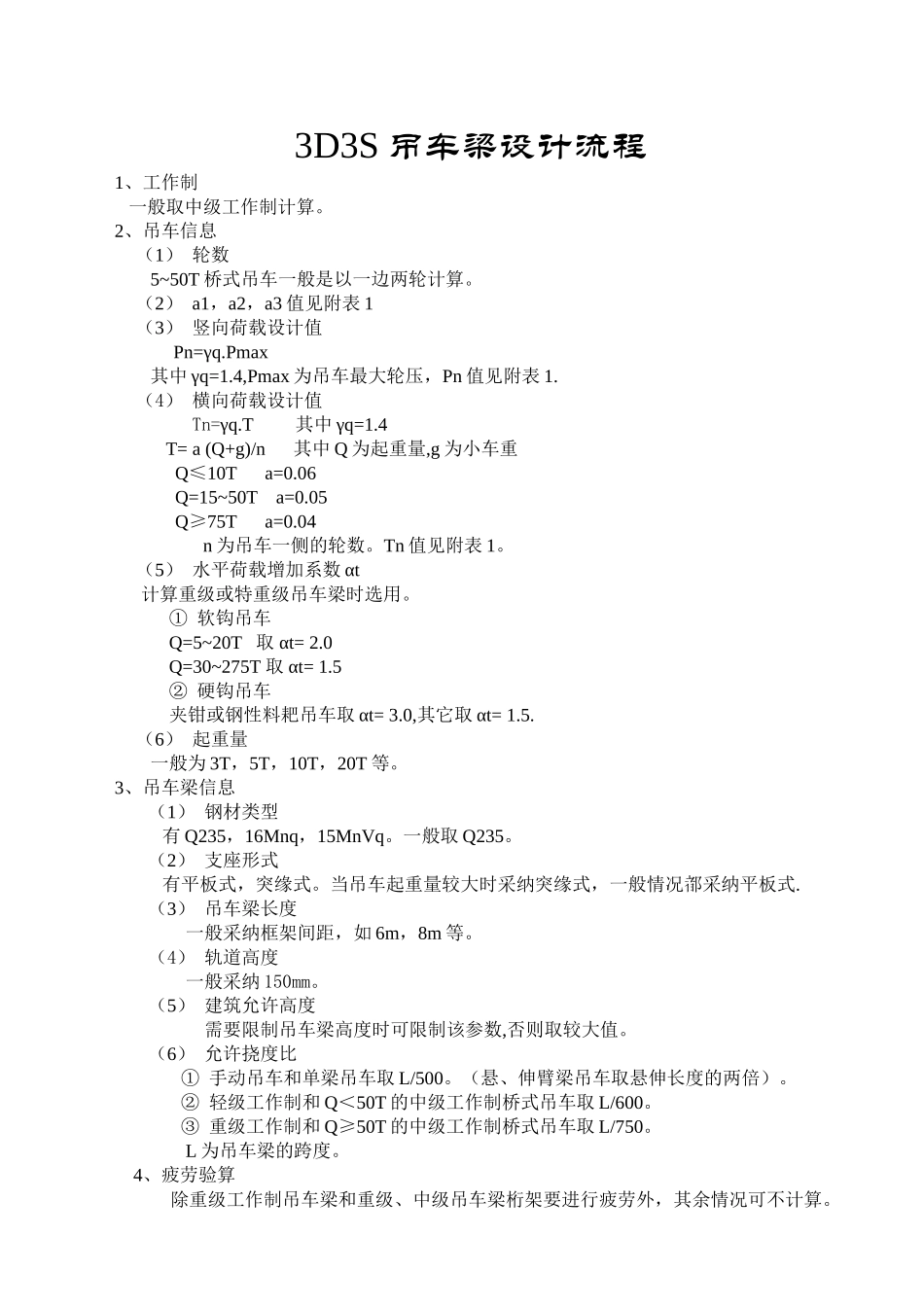

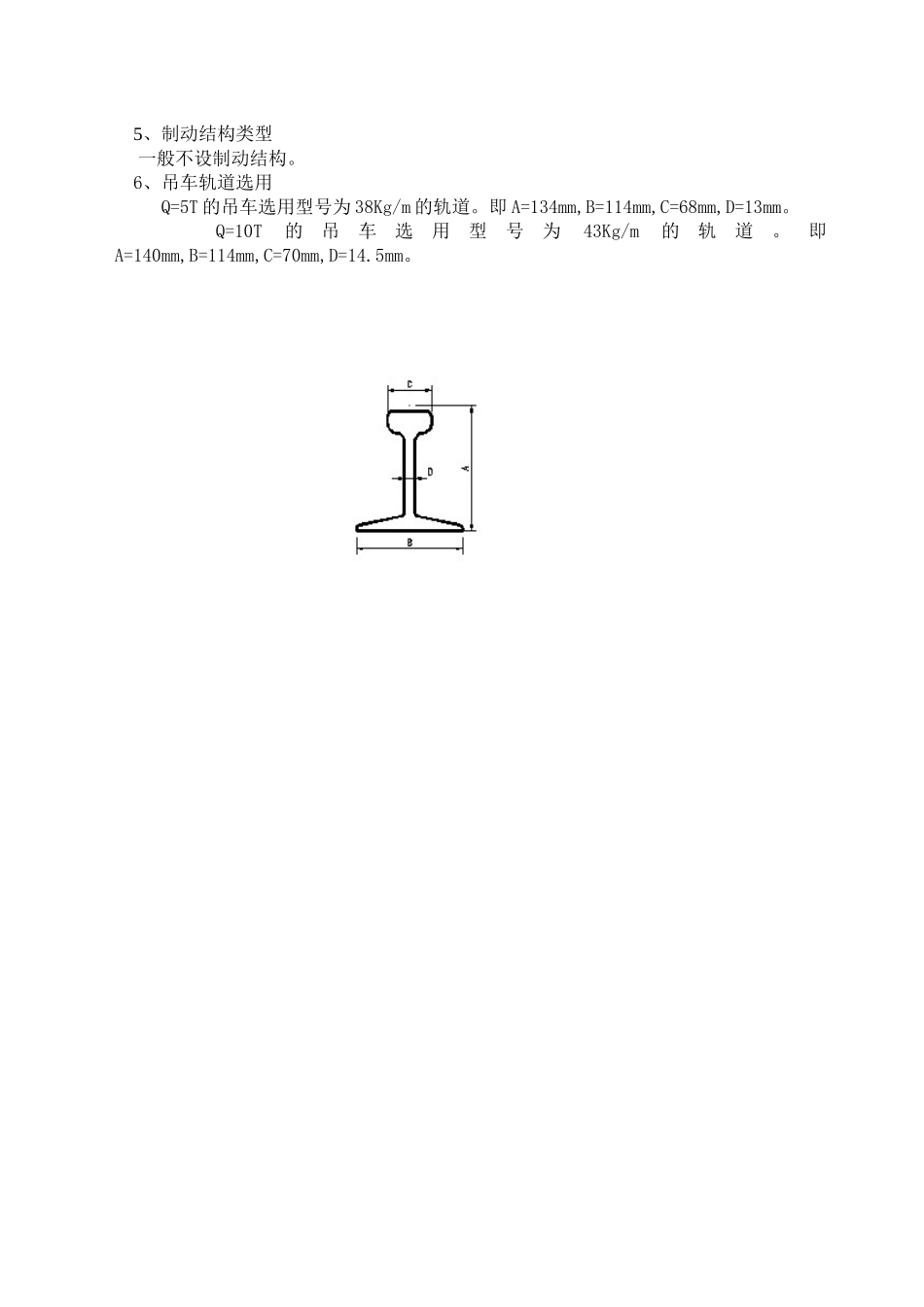

3D3S 吊车梁设计流程1、工作制 一般取中级工作制计算。2、吊车信息 （1） 轮数 5~50T 桥式吊车一般是以一边两轮计算。（2） a1，a2，a3 值见附表 1（3） 竖向荷载设计值 Pn=γq.Pmax 其中 γq=1.4,Pmax 为吊车最大轮压，Pn 值见附表 1.（4） 横向荷载设计值Tn=γq.T 其中 γq=1.4 T= a (Q+g)/n 其中 Q 为起重量,g 为小车重 Q≤10T a=0.06 Q=15~50T a=0.05 Q≥75T a=0.04n 为吊车一侧的轮数。Tn 值见附表 1。（5） 水平荷载增加系数 αt 计算重级或特重级吊车梁时选用。① 软钩吊车Q=5~20T 取 αt= 2.0Q=30~275T 取 αt= 1.5② 硬钩吊车夹钳或钢性料耙吊车取 αt= 3.0,其它取 αt= 1.5.（6） 起重量 一般为 3T，5T，10T，20T 等。3、吊车梁信息（1） 钢材类型 有 Q235，16Mnq，15MnVq。一般取 Q235。（2） 支座形式 有平板式，突缘式。当吊车起重量较大时采纳突缘式，一般情况都采纳平板式.（3） 吊车梁长度一般采纳框架间距，如 6m，8m 等。（4） 轨道高度 一般采纳 150mm。（5） 建筑允许高度需要限制吊车梁高度时可限制该参数,否则取较大值。（6） 允许挠度比① 手动吊车和单梁吊车取 L/500。（悬、伸臂梁吊车取悬伸长度的两倍）。② 轻级工作制和 Q＜50T 的中级工作制桥式吊车取 L/600。③ 重级工作制和 Q≥50T 的中级工作制桥式吊车取 L/750。 L 为吊车梁的跨度。4、疲劳验算除重级工作制吊车梁和重级、中级吊车梁桁架要进行疲劳外，其余情况可不计算。5、制动结构类型 一般不设制动结构。6、吊车轨道选用 Q=5T 的吊车选用型号为 38Kg/m 的轨道。即 A=134mm,B=114mm,C=68mm,D=13mm。 Q=10T的吊车选用型号为43Kg/m的轨道。即A=140mm,B=114mm,C=70mm,D=14.5mm。
