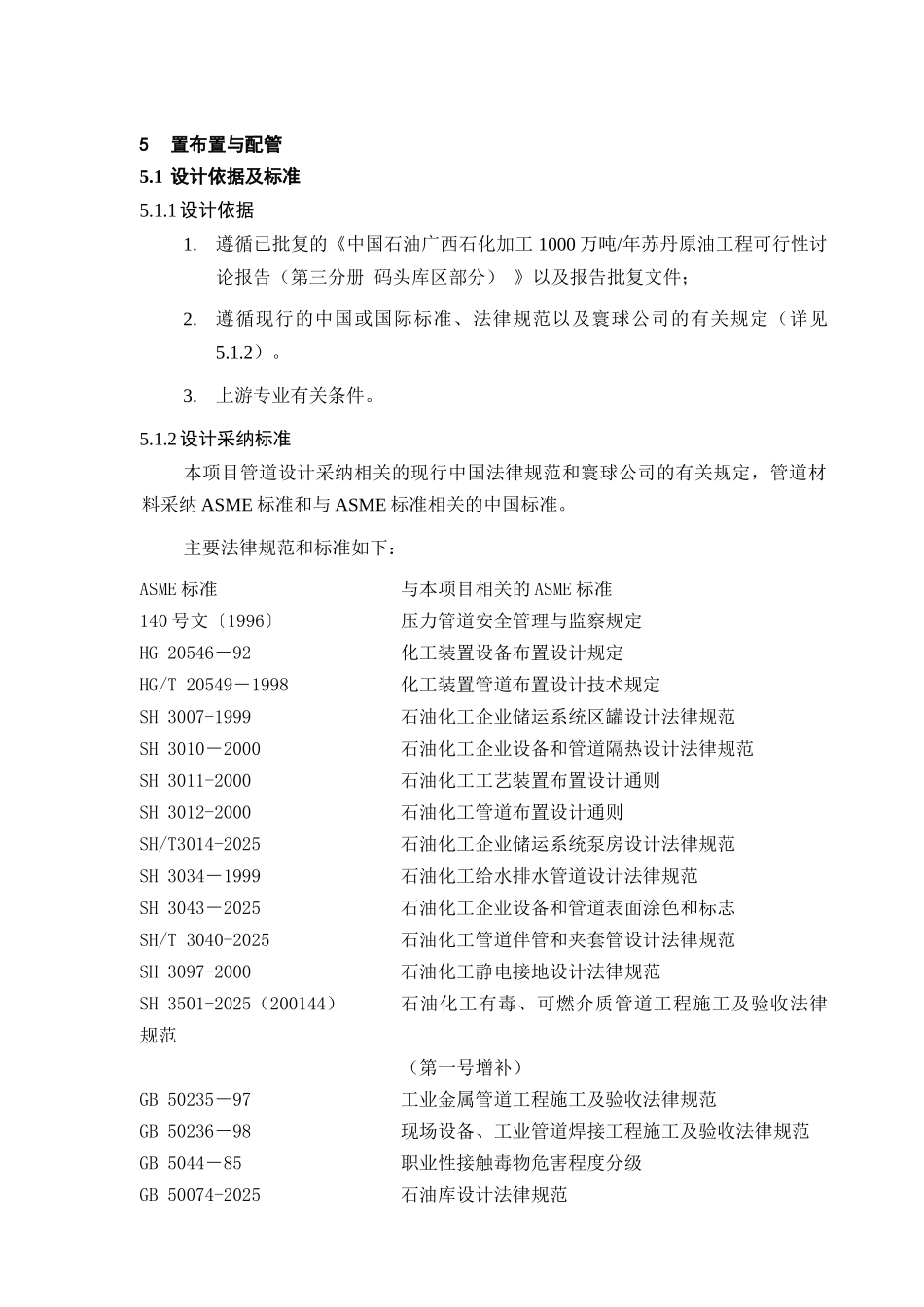

5置布置与配管5.1 设计依据及标准5.1.1 设计依据1.遵循已批复的《中国石油广西石化加工 1000 万吨/年苏丹原油工程可行性讨论报告（第三分册 码头库区部分） 》以及报告批复文件；2.遵循现行的中国或国际标准、法律规范以及寰球公司的有关规定（详见5.1.2）。3.上游专业有关条件。5.1.2 设计采纳标准本项目管道设计采纳相关的现行中国法律规范和寰球公司的有关规定，管道材料采纳 ASME 标准和与 ASME 标准相关的中国标准。主要法律规范和标准如下：ASME 标准与本项目相关的 ASME 标准140 号文〔1996〕压力管道安全管理与监察规定HG 20546－92化工装置设备布置设计规定HG/T 20549－1998化工装置管道布置设计技术规定SH 3007-1999石油化工企业储运系统区罐设计法律规范SH 3010－2000石油化工企业设备和管道隔热设计法律规范SH 3011-2000石油化工工艺装置布置设计通则SH 3012-2000石油化工管道布置设计通则SH/T3014-2025石油化工企业储运系统泵房设计法律规范 SH 3034－1999石油化工给水排水管道设计法律规范SH 3043－2025石油化工企业设备和管道表面涂色和标志SH/T 3040-2025石油化工管道伴管和夹套管设计法律规范SH 3097-2000石油化工静电接地设计法律规范SH 3501-2025（200144）石油化工有毒、可燃介质管道工程施工及验收法律规范（第一号增补）GB 50235－97工业金属管道工程施工及验收法律规范GB 50236－98现场设备、工业管道焊接工程施工及验收法律规范GB 5044－85职业性接触毒物危害程度分级GB 50074-2025石油库设计法律规范 GB 50160-1992石油化工企业设计防火法律规范（1999 年版）GB 50316－2000工业金属管道设计法律规范GB 50351-2025储罐区防火堤设计法律规范GBJ 16－87（2001）建筑设计防火法律规范（2001 年版）GB4272-92设备管道保温技术通则GB/T 11790设备管道保冷技术通则GB 50275－98压缩机，风机，泵安装工程施工及验收法律规范API 610石油、化工和气体工业用离心泵API 617石油、化工和气体工业用离心式压缩机NFPA 30易燃液体法律规范JTJ 237-99 装卸油品码头防火设计法律规范GB 5015-2000 低倍数泡沫灭火系统设计法律规范 GBJ 50013-2025 室外给水设计法律规范 GBJ 50014-2025 室外排水设计法律规范 GB 50268－97 给水排水管道工程施工及验收法律规范 SY/T 0447-96 埋地钢制管道环氧煤沥青防腐层技术标准 2025 年版 国家建筑标准设计给水排水标准图集 GB 50253-20...
