600mw水-氢-氢发电机试验方案

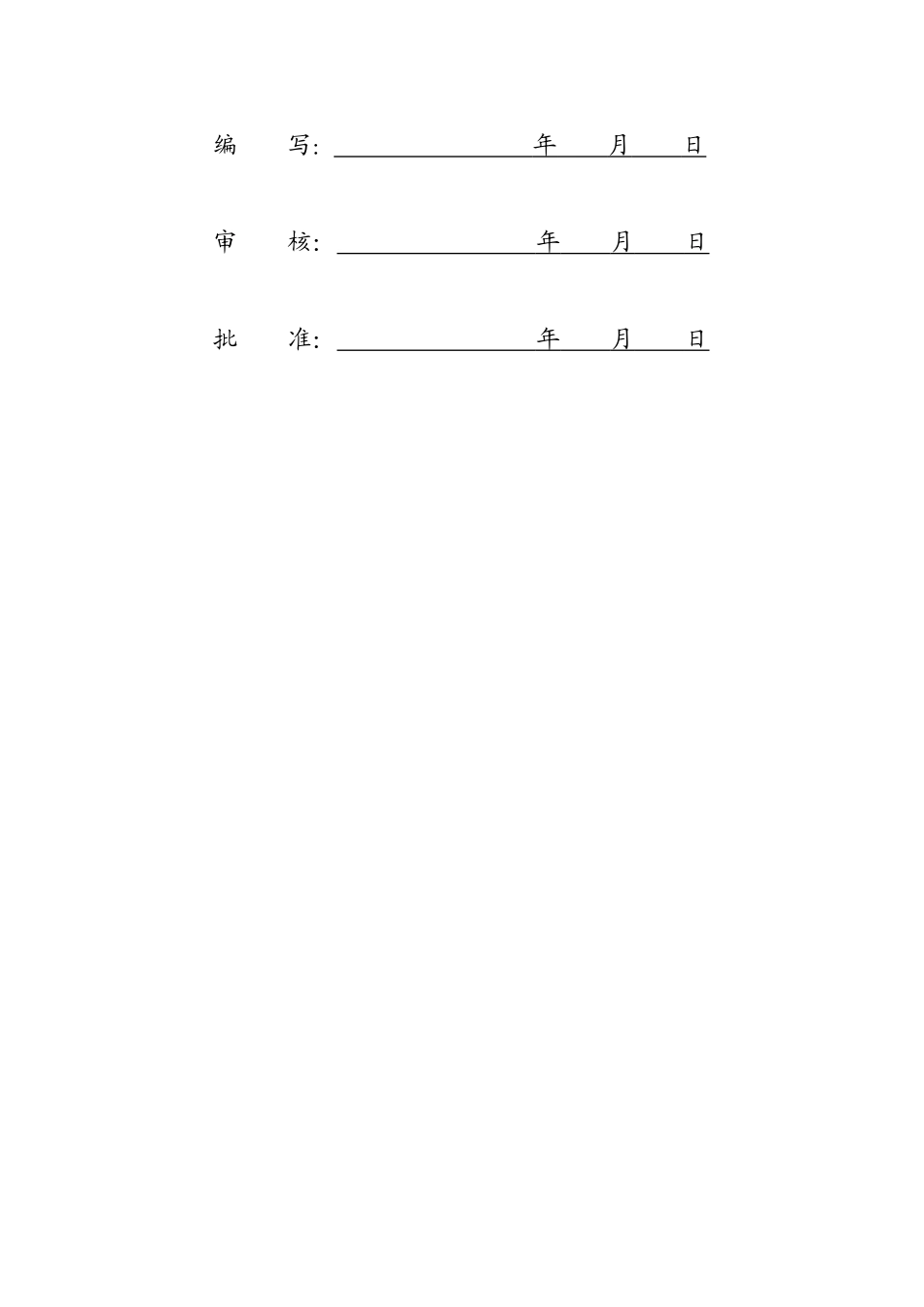

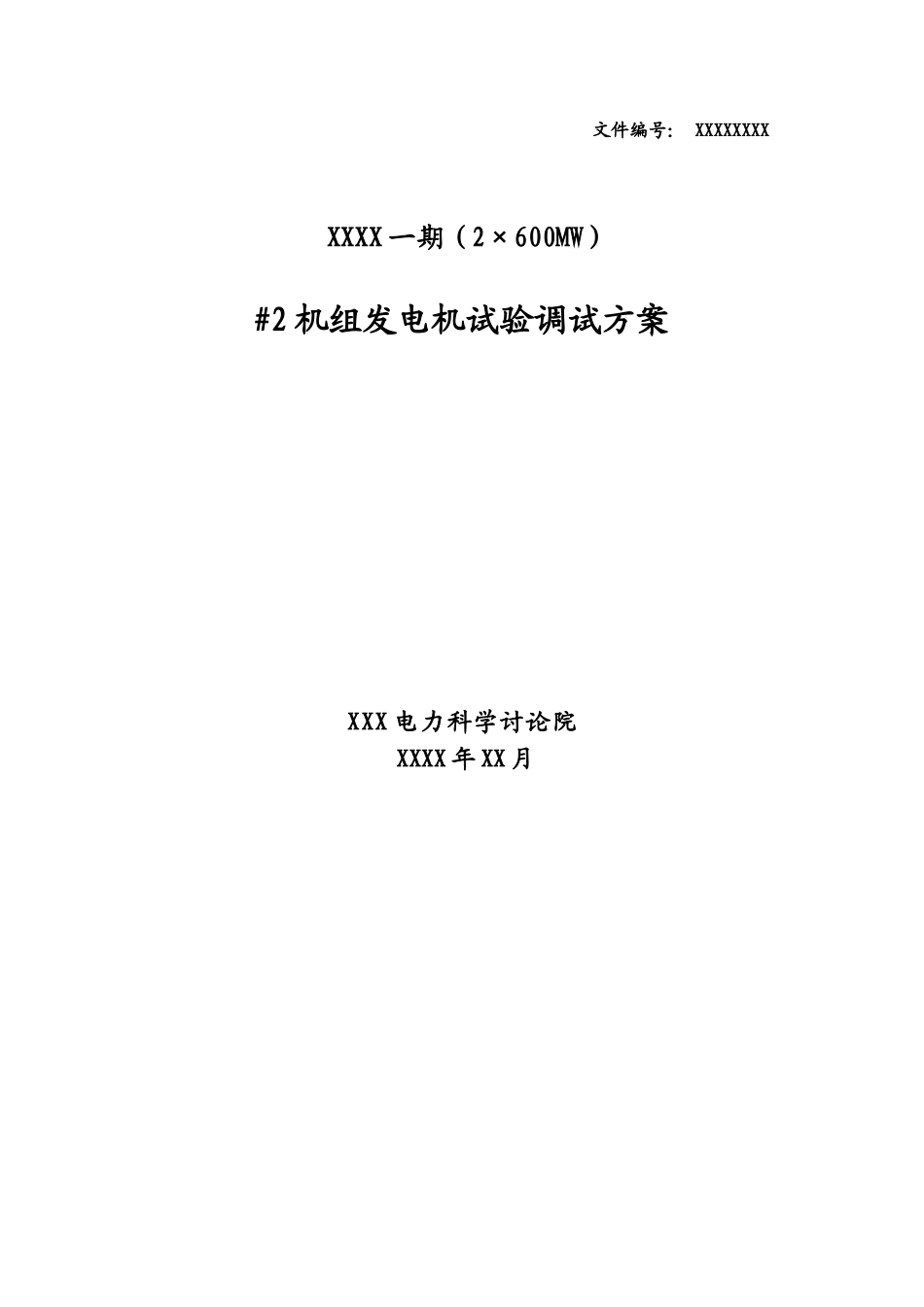

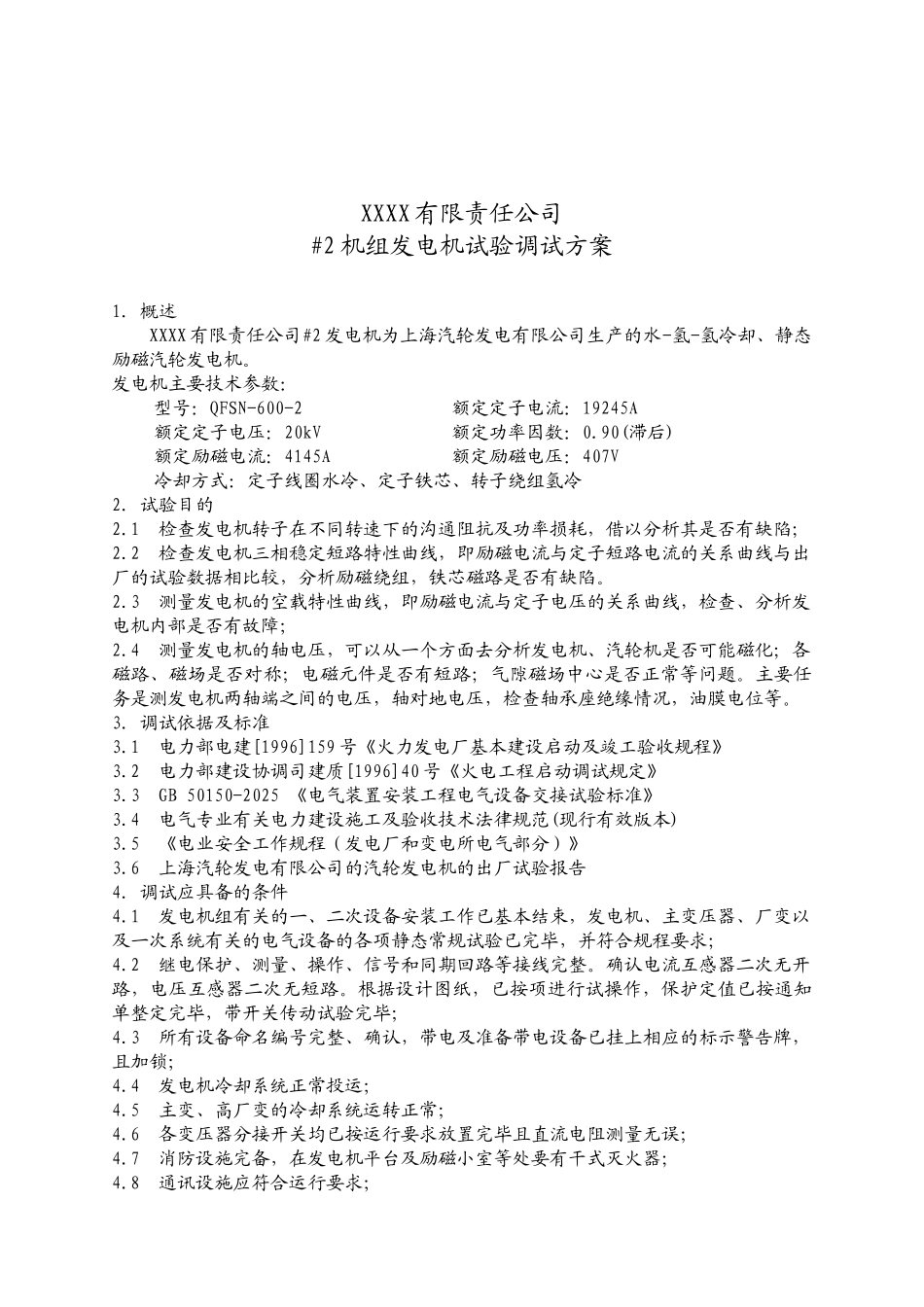

文件编号： XXXXXXXX XXXX 一期（2×600MW）#2 机组发电机试验调试方案XXX 电力科学讨论院XXXX 年 XX 月编 写： 年 月 日 审 核： 年 月 日 批 准： 年 月 日 XXXX 有限责任公司#2 机组发电机试验调试方案1．概述XXXX 有限责任公司#2 发电机为上海汽轮发电有限公司生产的水-氢-氢冷却、静态励磁汽轮发电机。发电机主要技术参数：型号：QFSN-600-2 额定定子电流：19245A额定定子电压：20kV 额定功率因数：0.90(滞后)额定励磁电流：4145A 额定励磁电压：407V冷却方式：定子线圈水冷、定子铁芯、转子绕组氢冷2．试验目的2.1 检查发电机转子在不同转速下的沟通阻抗及功率损耗，借以分析其是否有缺陷；2.2 检查发电机三相稳定短路特性曲线，即励磁电流与定子短路电流的关系曲线与出厂的试验数据相比较，分析励磁绕组，铁芯磁路是否有缺陷。2.3 测量发电机的空载特性曲线，即励磁电流与定子电压的关系曲线，检查、分析发电机内部是否有故障；2.4 测量发电机的轴电压，可以从一个方面去分析发电机、汽轮机是否可能磁化；各磁路、磁场是否对称；电磁元件是否有短路；气隙磁场中心是否正常等问题。主要任务是测发电机两轴端之间的电压，轴对地电压，检查轴承座绝缘情况，油膜电位等。3．调试依据及标准3.1 电力部电建[1996]159 号《火力发电厂基本建设启动及竣工验收规程》3.2 电力部建设协调司建质[1996]40 号《火电工程启动调试规定》3.3 GB 50150-2025 《电气装置安装工程电气设备交接试验标准》3.4 电气专业有关电力建设施工及验收技术法律规范(现行有效版本)3.5 《电业安全工作规程（发电厂和变电所电气部分）》3.6 上海汽轮发电有限公司的汽轮发电机的出厂试验报告4．调试应具备的条件4.1 发电机组有关的一、二次设备安装工作已基本结束，发电机、主变压器、厂变以及一次系统有关的电气设备的各项静态常规试验已完毕，并符合规程要求；4.2 继电保护、测量、操作、信号和同期回路等接线完整。确认电流互感器二次无开路，电压互感器二次无短路。根据设计图纸，已按项进行试操作，保护定值已按通知单整定完毕，带开关传动试验完毕；4.3 所有设备命名编号完整、确认，带电及准备带电设备已挂上相应的标示警告牌，且加锁；4.4 发电机冷却系统正常投运；4.5 主变、高厂变的冷却系统运转正常；4.6 各变压器分接开关均已按运行要求放置完毕且直流电阻测量无误；4.7 消防设施完备，在发电机平台及励磁小室...
