6机电及金属结构

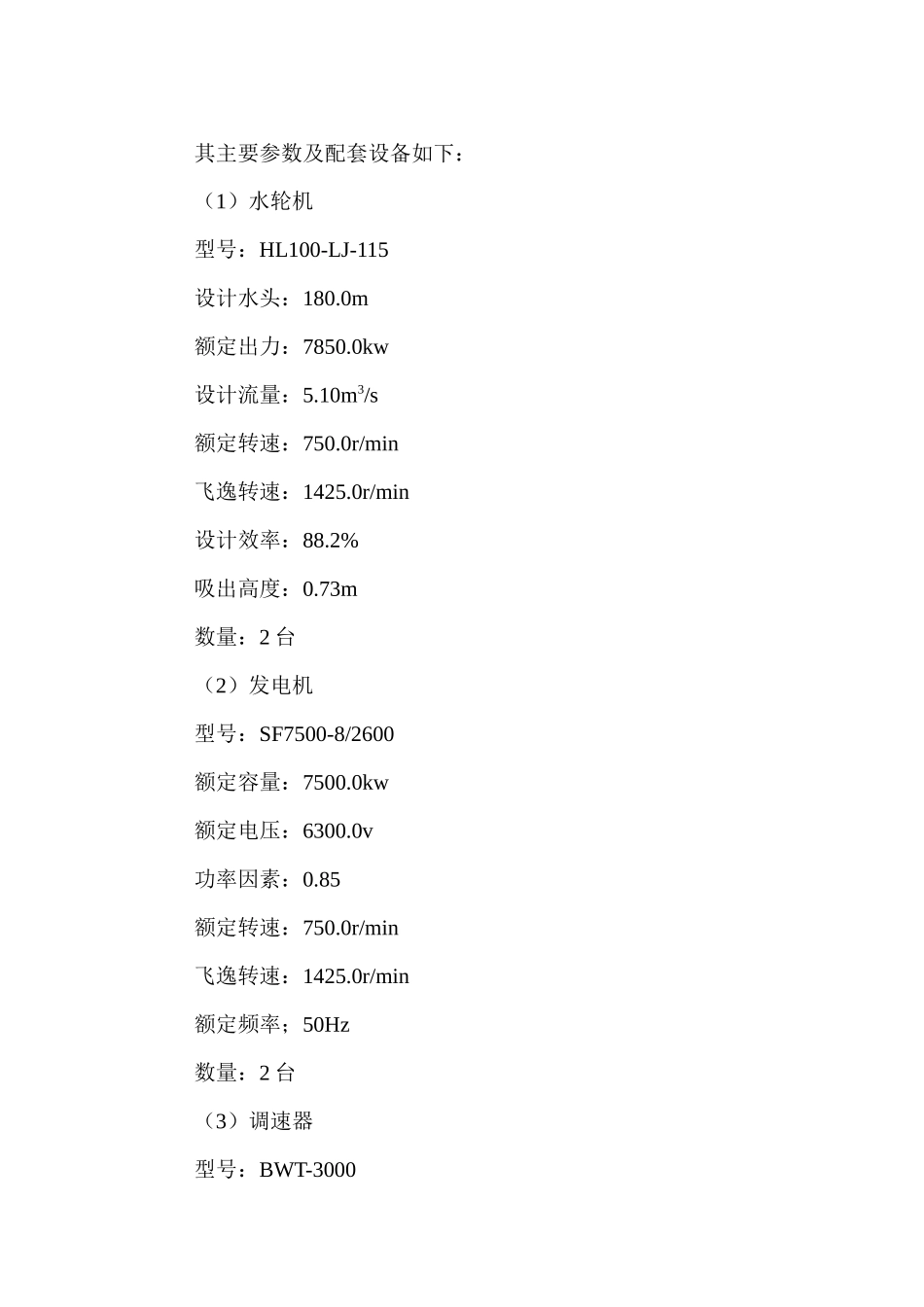

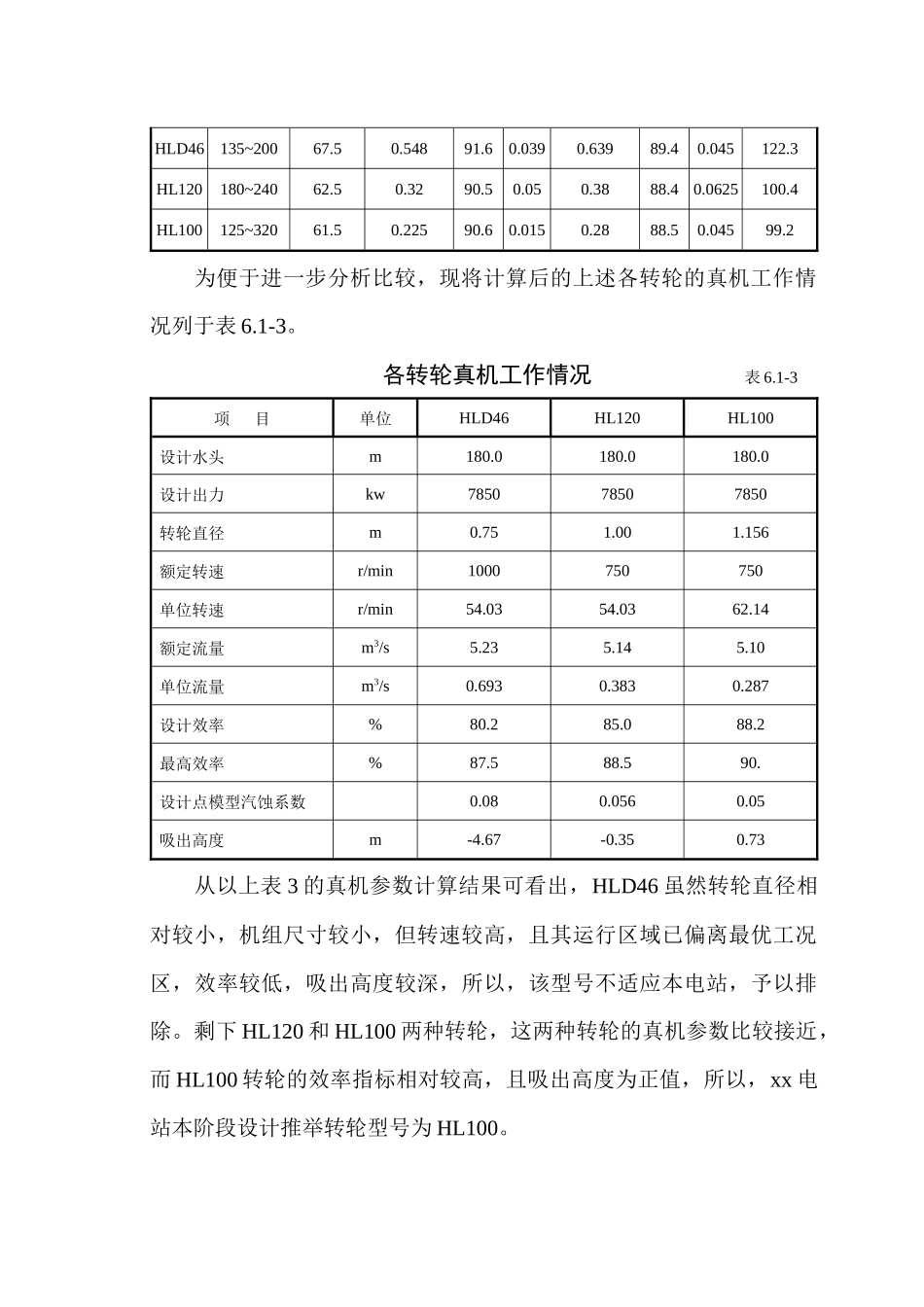

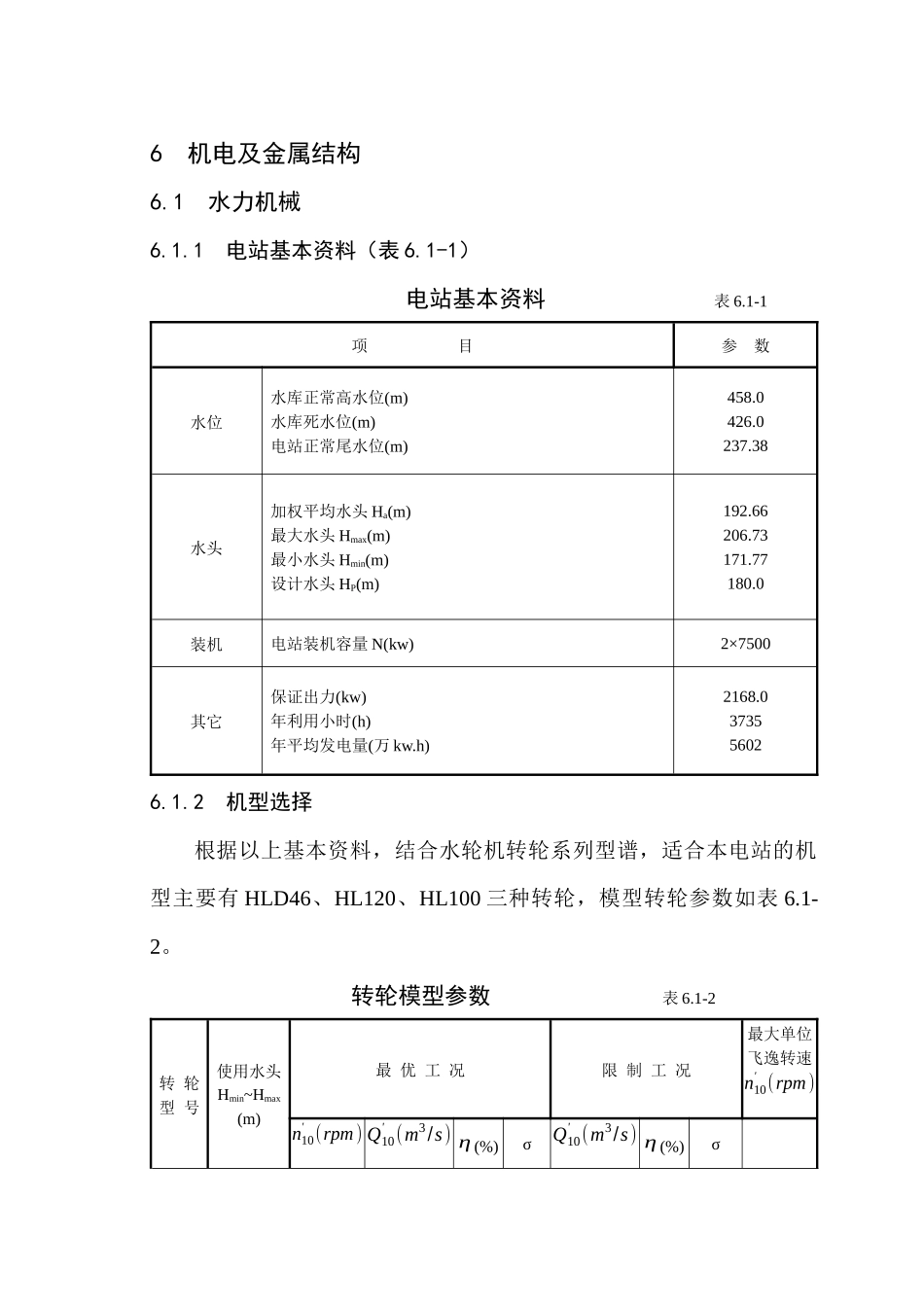

6 机电及金属结构6.1 水力机械6.1.1 电站基本资料（表 6.1-1）电站基本资料 表 6.1-1项 目参 数水位水库正常高水位(m)水库死水位(m)电站正常尾水位(m)458.0426.0237.38水头加权平均水头 Ha(m)最大水头 Hmax(m)最小水头 Hmin(m)设计水头 HP(m)192.66206.73171.77180.0装机电站装机容量 N(kw)2×7500其它保证出力(kw)年利用小时(h)年平均发电量(万 kw.h)2168.0373556026.1.2 机型选择根据以上基本资料，结合水轮机转轮系列型谱，适合本电站的机型主要有 HLD46、HL120、HL100 三种转轮，模型转轮参数如表 6.1-2。 转轮模型参数 表 6.1-2转 轮型 号使用水头Hmin~Hmax(m)最 优 工 况限 制 工 况最大单位飞逸转速n10' (rpm)n10' (rpm) Q10' (m3/s) η (%)σQ10' (m3/s) η (%)σHLD46135~20067.50.54891.60.0390.63989.40.045122.3HL120180~24062.50.3290.50.050.3888.40.0625100.4HL100125~32061.50.22590.60.0150.2888.50.04599.2为便于进一步分析比较，现将计算后的上述各转轮的真机工作情况列于表 6.1-3。各转轮真机工作情况 表 6.1-3项 目单位HLD46HL120HL100设计水头m180.0180.0180.0设计出力kw785078507850转轮直径m0.751.001.156额定转速r/min1000750750单位转速r/min54.0354.0362.14额定流量m3/s5.235.145.10单位流量m3/s0.6930.3830.287设计效率%80.285.088.2最高效率%87.588.590.设计点模型汽蚀系数0.080.0560.05吸出高度m-4.67-0.350.73从以上表 3 的真机参数计算结果可看出，HLD46 虽然转轮直径相对较小，机组尺寸较小，但转速较高，且其运行区域已偏离最优工况区，效率较低，吸出高度较深，所以，该型号不适应本电站，予以排除。剩下 HL120 和 HL100 两种转轮，这两种转轮的真机参数比较接近，而 HL100 转轮的效率指标相对较高，且吸出高度为正值，所以，xx 电站本阶段设计推举转轮型号为 HL100。其主要参数及配套设备如下：（1）水轮机型号：HL100-LJ-115设计水头：180.0m额定出力：7850.0kw设计流量：5.10m3/s额定转速：750.0r/min飞逸转速：1425.0r/min设计效率：88.2%吸出高度：0.73m数量：2 台（2）发电机型号：SF7500-8/2600额定容量：7500.0kw额定电压：6300.0v功率因素：0.85额定转速：750.0r/min飞逸转速：1425.0r/min额定频率；50Hz数量：2 台（3）调速器型号：BWT-3000额定工作油压：2.5MPa操作电压；Dc 220v数量：2 台（4）进水线装置型号：JZH-00/φ1200×2.5名称...
