75Th锅炉锅筒吊装施工方案

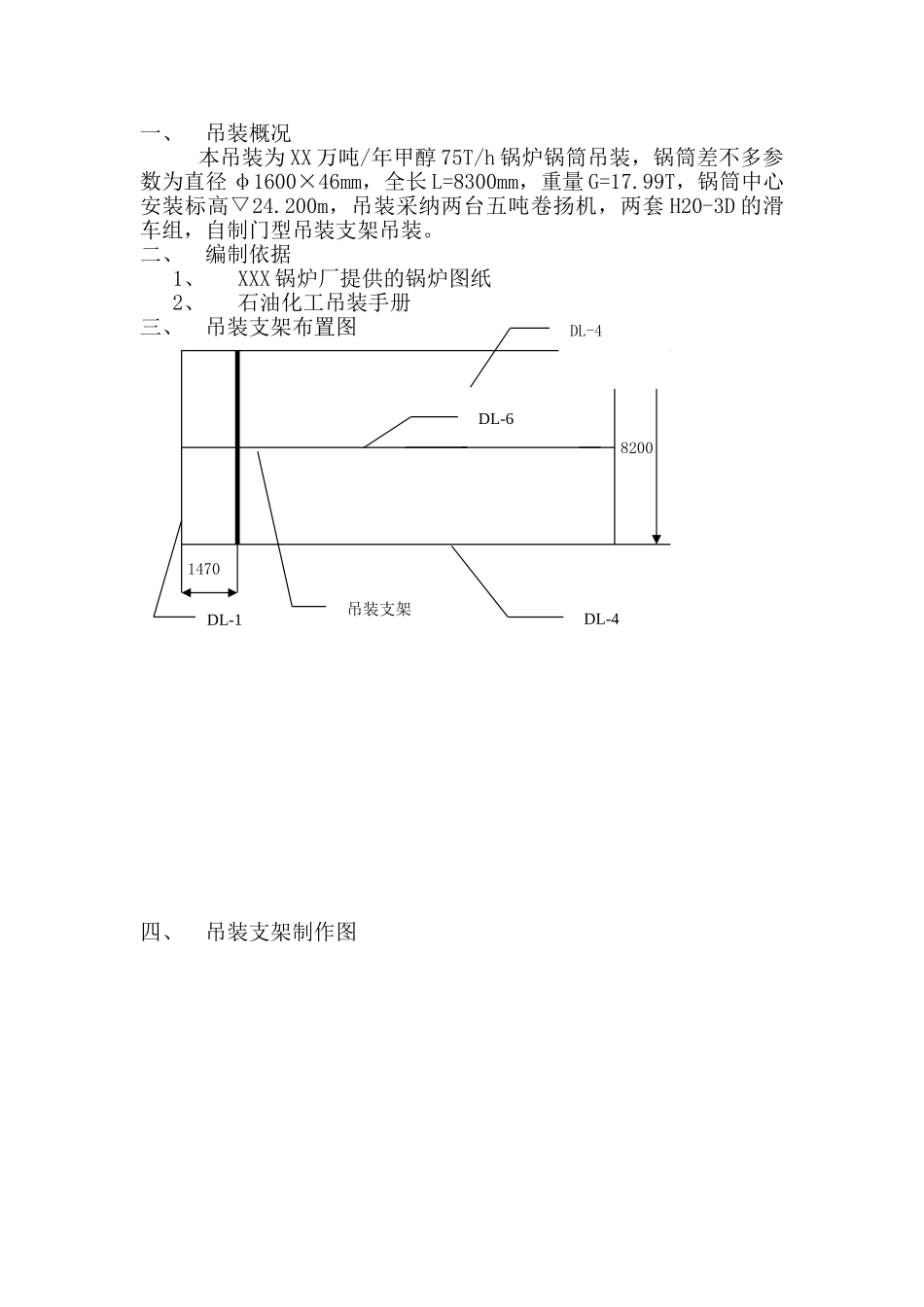

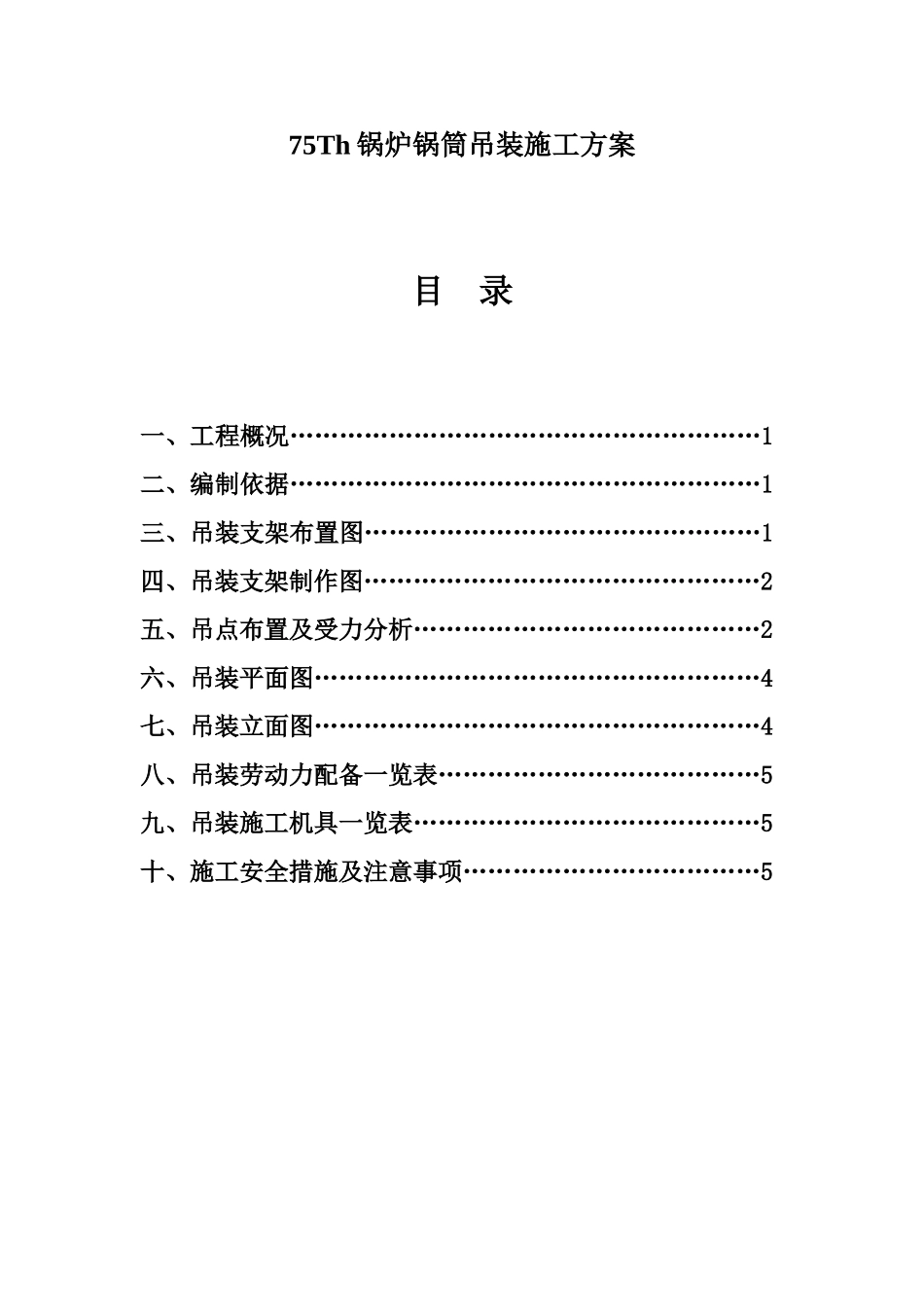

75Th 锅炉锅筒吊装施工方案目 录一、工程概况…………………………………………………1二、编制依据…………………………………………………1三、吊装支架布置图…………………………………………1四、吊装支架制作图…………………………………………2五、吊点布置及受力分析……………………………………2六、吊装平面图………………………………………………4七、吊装立面图………………………………………………4八、吊装劳动力配备一览表…………………………………5九、吊装施工机具一览表……………………………………5十、施工安全措施及注意事项………………………………5一、吊装概况本吊装为 XX 万吨/年甲醇 75T/h 锅炉锅筒吊装，锅筒差不多参数为直径 φ1600×46mm，全长 L=8300mm，重量 G=17.99T，锅筒中心安装标高▽24.200m，吊装采纳两台五吨卷扬机，两套 H20-3D 的滑车组，自制门型吊装支架吊装。二、编制依据1、XXX 锅炉厂提供的锅炉图纸 2、石油化工吊装手册三、吊装支架布置图 82001470四、吊装支架制作图DL-4DL-6DL-4吊装支架DL-1五、吊点布置及受力分析748748 1、运算载荷P=K1K2（Q+q）=1.1×1..1×（18+0..3）=22.14T K1：动荷载系数，取 1.1 K2：不平稳系数，取 1..1 Q： 吊装件重量， q： 吊具重量，取 0.3.2、滑车组出绳端受力 S=P1K （ K0-1 ） /K-1=11.07*1.3401* （ 1.05-1 ） /1.3401-1=2.18T式中 K0：单个滑轮的阻力系数，按含油轴承 K0=1.05n：滑车组的滑轮数 n=6，查石油化工手册 K=1.34013、卷扬机所需牵引力S1=SK=2.18*1.1025=2.40T式中 K：n 个导向滑车组的阻力系数，选用 n=2，查石油化工吊装手册 n=1.1025卷扬机选用 5T 慢速卷扬机两台,导向滑车选用 5T4、跑绳选用取安全系数 K=5，破断力为 Pp=S1K=2.40*5=12.01T查石油化工吊装手册表 1-9 选钢丝绳 φ19.5-6*37+1 的抗拉强度 1300Mpa 5、滑车组上部绑绳受力 Pd= 式中 Pd：滑车组上部绑绳受力 α：跑绳与滑车组中心夹角 上部滑车组选用 H20-3D 两套 6、绑绳选用取安全系数 K=8，破断力为Pp=KPd=8*11.89=95.09T查石油化工吊装手册表 1-9 选钢丝绳 φ25-6*37+1 抗拉强度 1400Mpa三股其破断力为 32*3=96T 7、锅筒捆绳选用一弯两股，取安全系数 K=8，破断力为 Pa=KP1=8*11.07=88.56T查石油化工吊装手册表 1-9 选钢丝绳 φ32.5-6*37+1 抗拉强度 1400Mpa两股其破断力为 45*2=90T六、...
