840D数控系统的基本构成

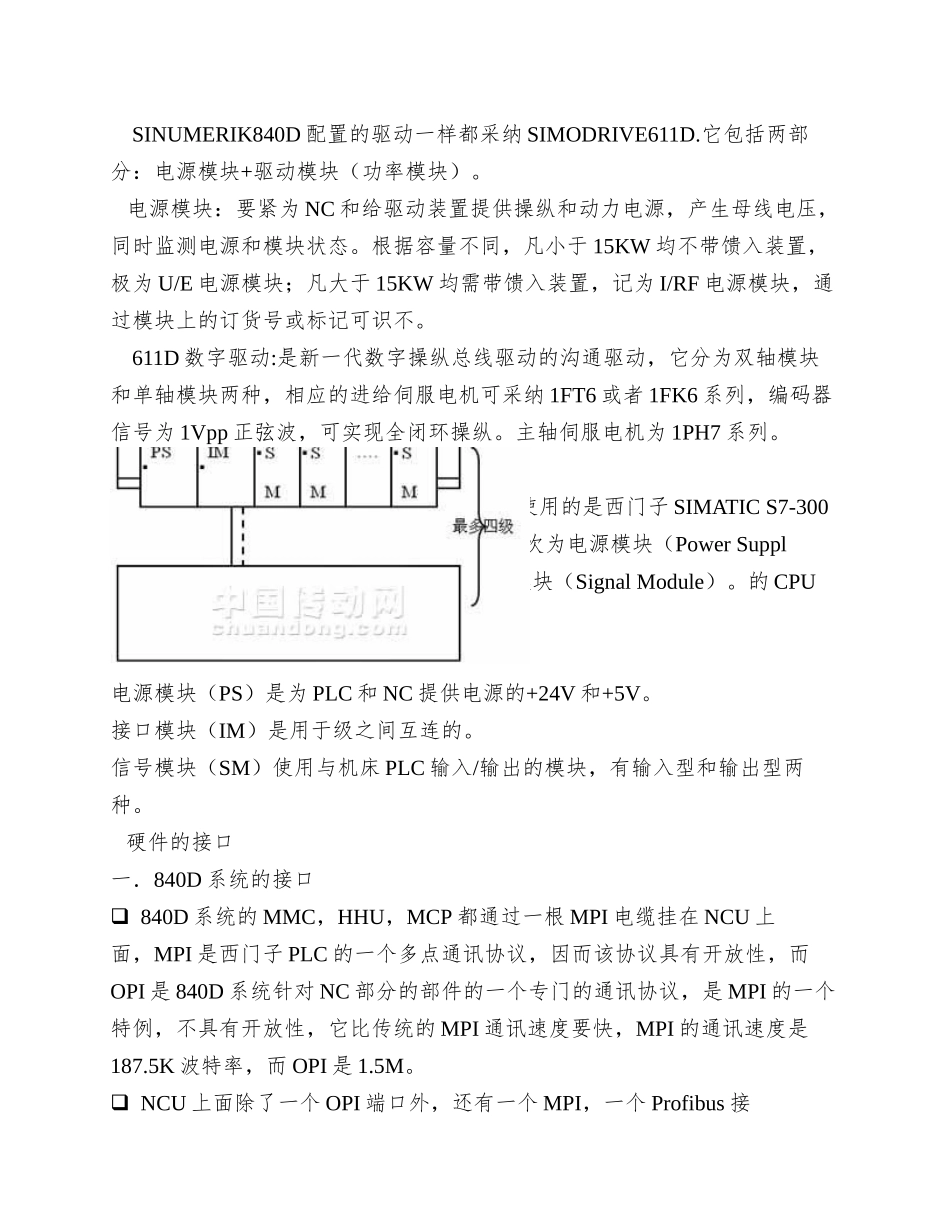

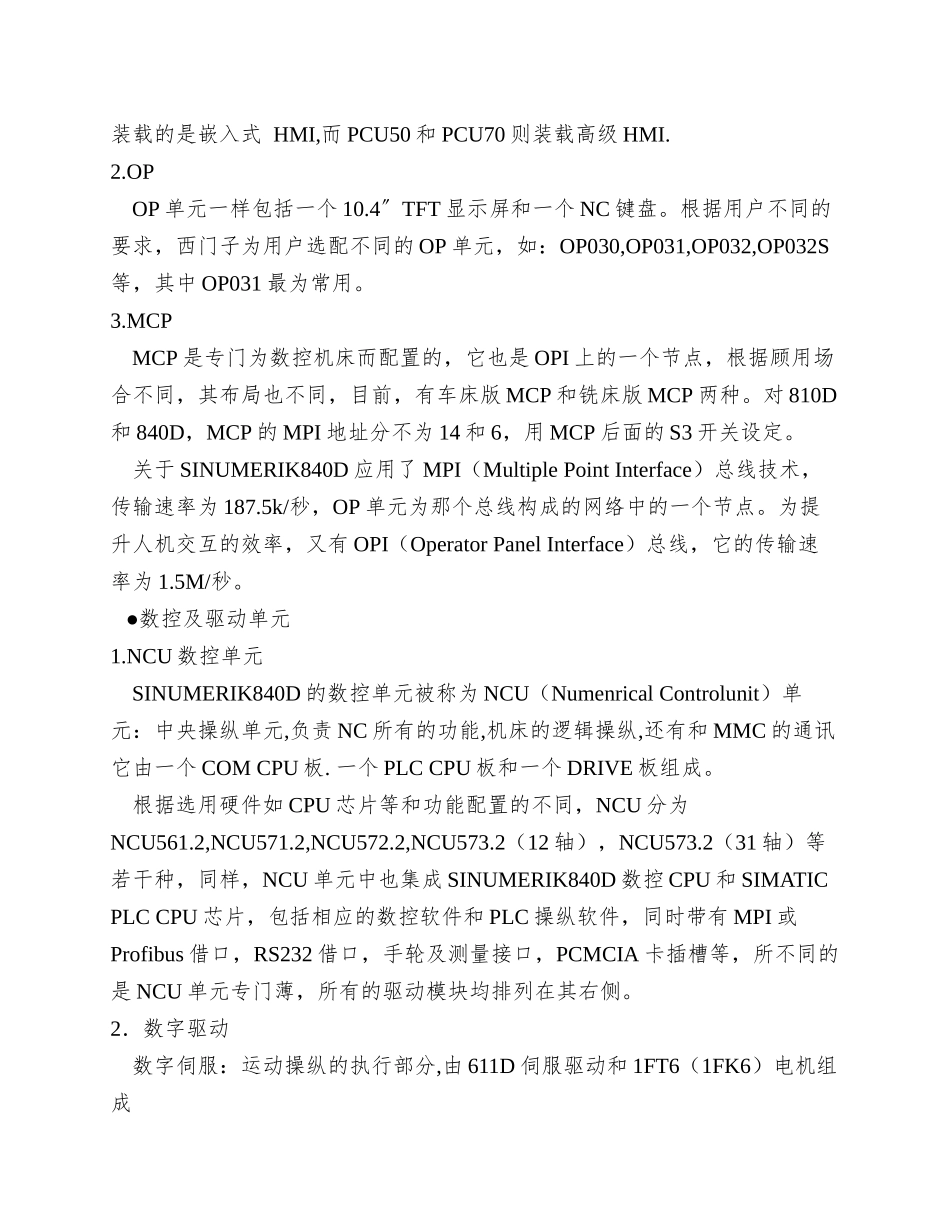

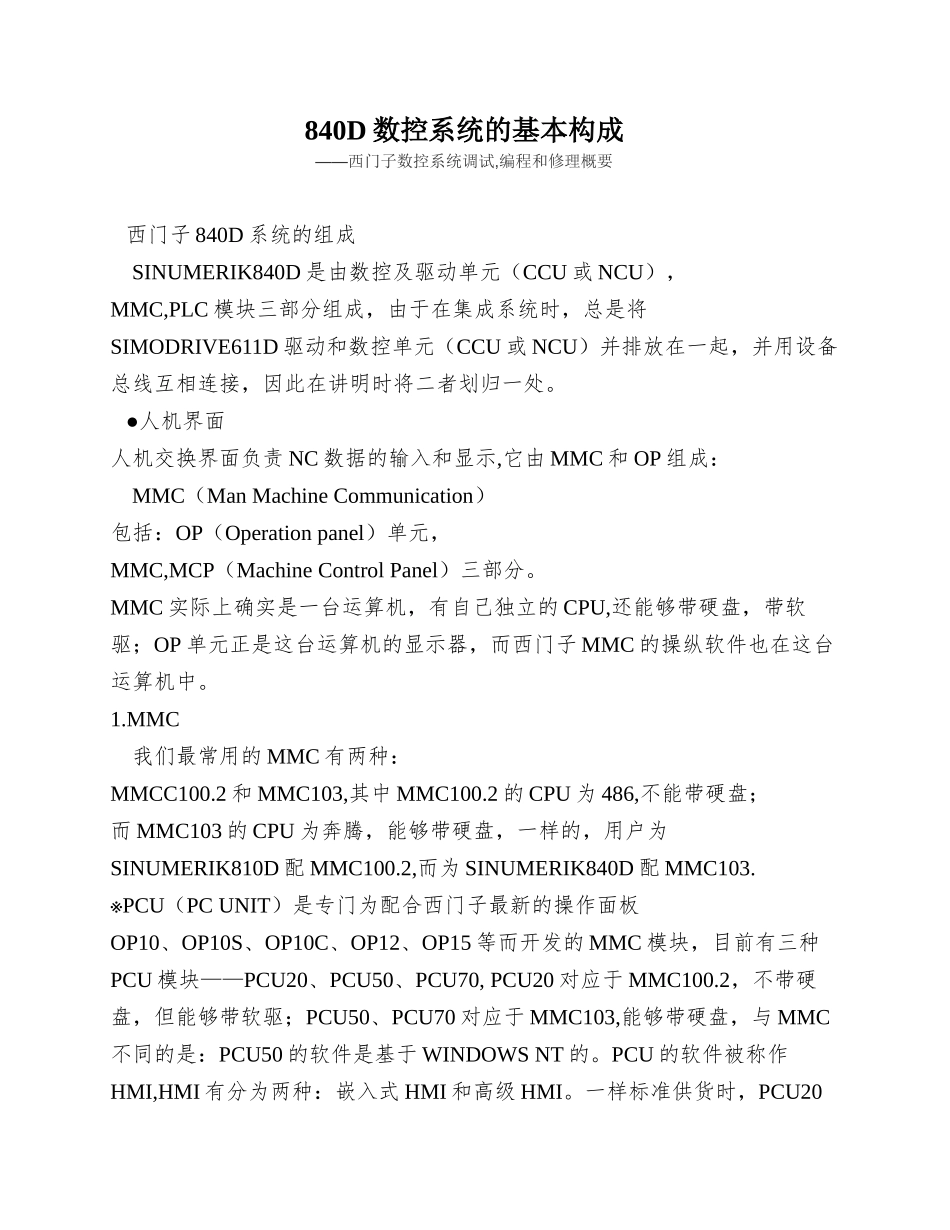

840D 数控系统的基本构成——西门子数控系统调试,编程和修理概要 西门子 840D 系统的组成 SINUMERIK840D 是由数控及驱动单元（CCU 或 NCU），MMC,PLC 模块三部分组成，由于在集成系统时，总是将SIMODRIVE611D 驱动和数控单元（CCU 或 NCU）并排放在一起，并用设备总线互相连接，因此在讲明时将二者划归一处。 ●人机界面 人机交换界面负责 NC 数据的输入和显示,它由 MMC 和 OP 组成： MMC（Man Machine Communication）包括：OP（Operation panel）单元，MMC,MCP（Machine Control Panel）三部分。MMC 实际上确实是一台运算机，有自己独立的 CPU,还能够带硬盘，带软驱；OP 单元正是这台运算机的显示器，而西门子 MMC 的操纵软件也在这台运算机中。1.MMC 我们最常用的 MMC 有两种：MMCC100.2 和 MMC103,其中 MMC100.2 的 CPU 为 486,不能带硬盘；而 MMC103 的 CPU 为奔腾，能够带硬盘，一样的，用户为SINUMERIK810D 配 MMC100.2,而为 SINUMERIK840D 配 MMC103.PCU※（PC UNIT）是专门为配合西门子最新的操作面板OP10、OP10S、OP10C、OP12、OP15 等而开发的 MMC 模块，目前有三种PCU 模块——PCU20、PCU50、PCU70, PCU20 对应于 MMC100.2，不带硬盘，但能够带软驱；PCU50、PCU70 对应于 MMC103,能够带硬盘，与 MMC不同的是：PCU50 的软件是基于 WINDOWS NT 的。PCU 的软件被称作HMI,HMI 有分为两种：嵌入式 HMI 和高级 HMI。一样标准供货时，PCU20装载的是嵌入式 HMI,而 PCU50 和 PCU70 则装载高级 HMI.2.OP OP 单元一样包括一个 10.4〞TFT 显示屏和一个 NC 键盘。根据用户不同的要求，西门子为用户选配不同的 OP 单元，如：OP030,OP031,OP032,OP032S等，其中 OP031 最为常用。3.MCP MCP 是专门为数控机床而配置的，它也是 OPI 上的一个节点，根据顾用场合不同，其布局也不同，目前，有车床版 MCP 和铣床版 MCP 两种。对 810D和 840D，MCP 的 MPI 地址分不为 14 和 6，用 MCP 后面的 S3 开关设定。 关于 SINUMERIK840D 应用了 MPI（Multiple Point Interface）总线技术，传输速率为 187.5k/秒，OP 单元为那个总线构成的网络中的一个节点。为提升人机交互的效率，又有 OPI（Operator Panel Interface）总线，它的传输速率为 1.5M/秒。 ●数控及驱动单元1.NCU 数控单元 SINUMERIK840D 的数控单元被称为 NCU（Numenrical...
